Skrzynki zaciskowe GRP Ex PExcom od ROSE Systemtechnik, czyli gotowe rozwiązania dla przemysłu w strefach zagrożonych wybuchem

W obszarach przemysłu, w których bezpieczeństwo jest absolutnym priorytetem – takich jak przemysł chemiczny, petrochemiczny, energetyczny, spożywczy czy farmaceutyczny – niezbędne są rozwiązania, które spełniają najwyższe normy techniczne i przeciwwybuchowe.
Skrzynki zaciskowe GRP Ex PExcom od niemieckiego producenta ROSE Systemtechnik to właśnie takie rozwiązania.
Jako oficjalny przedstawiciel ROSE Systemtechnik w Polsce, firma EX-CON Polska oferuje gotowe, fabrycznie wyposażone skrzynki zaciskowe przeznaczone do pracy w strefach zagrożonych wybuchem, zgodnie z wymaganiami ATEX i IECEx.

Niezawodność w trudnych warunkach – dane techniczne, które robią różnicę

Skrzynki zaciskowe GRP Ex PExcom zostały wykonane z wysokiej jakości tworzywa termoutwardzalnego (duroplast), wzmocnionego włóknem szklanym z dodatkiem grafitu. Charakteryzują się wyjątkową odpornością mechaniczną, chemiczną i termiczną.

Najważniejsze właściwości techniczne serii PExcom:

Ochrona przeciwwybuchowa:
- II 2 G Ex eb IIC T6 Gb
- II 2 D Ex tb IIIC T70°C Db
Certyfikaty:
- PTB 00 ATEX 1002
- IECEx PTB 08.0004
Materiał: poliester GRP z dodatkiem grafitu
Kolor: RAL 9011 (czarny grafitowy)
Klasa szczelności: IP66 wg EN 60529
Odporność na uderzenia: 7 J (EN 60079-0)
Palność: UL 94 V-0 (samogasnące)
Rezystancja powierzchniowa: <10⁹ Ohm (IEC 60093)
Bezhalogenowe – materiał nietoksyczny
Zakres temperatury pracy: –55°C do +85°C

Każda skrzynka PExcom od ROSE Systemtechnik jest wyposażona w dławnice kablowe z certyfikatem ATEX/IECEx oraz fabrycznie zamontowane listwy zaciskowe Phoenix Contact i szyny DIN, co znacząco ułatwia montaż i integrację z istniejącą instalacją przemysłową.

Szczegółowe warianty modeli PExcom

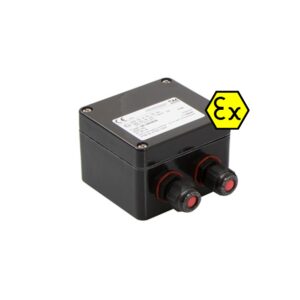

PExcom 1

Numer katalogowy ROSE Systemtechnik: 060808064
Wymiary: 75 x 80 x 56 mm

Wyposażenie:

Szyna DIN TS 15
4 zaciski Phoenix Contact MUT 2,5
2 zaciski PE Phoenix Contact MUT 2,5 PE

Wejścia kablowe:

Bok A: 1 x dławnica kablowa M 20×1,5 (Ø 6–12 mm)
Bok B: 2 x dławnica kablowa M 16×1,5 (Ø 5–8 mm)

Zastosowanie:
Kompaktowe rozwiązanie do prostych aplikacji w ograniczonej przestrzeni – automatyka lokalna, urządzenia pomiarowe, punkty sygnałowe.

Puszka EX o wymiarach 160 x 160 x 91 mm, z 14 zaciskami UT 4, idealna do systemów o większej liczbie połączeń w rozbudowanych instalacjach.

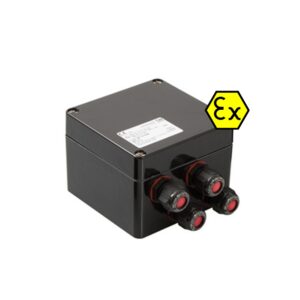

PExcom 2

Numer katalogowy ROSE Systemtechnik: 061212094
Wymiary: 120 x 122 x 91 mm

Wyposażenie:

Szyna DIN TS 35/7,5
9 zacisków Phoenix Contact UT 4
2 zaciski PE Phoenix Contact UT 4 PE

Wejścia kablowe:

Bok B: 4 x dławnica kablowa M20x1,5 (Ø 6–12 mm)

Zastosowanie:
Uniwersalna skrzynka dla systemów sterowania i rozdziału sygnałów. Kompaktowa, ale zapewniająca wygodne okablowanie w aplikacjach przemysłowych.

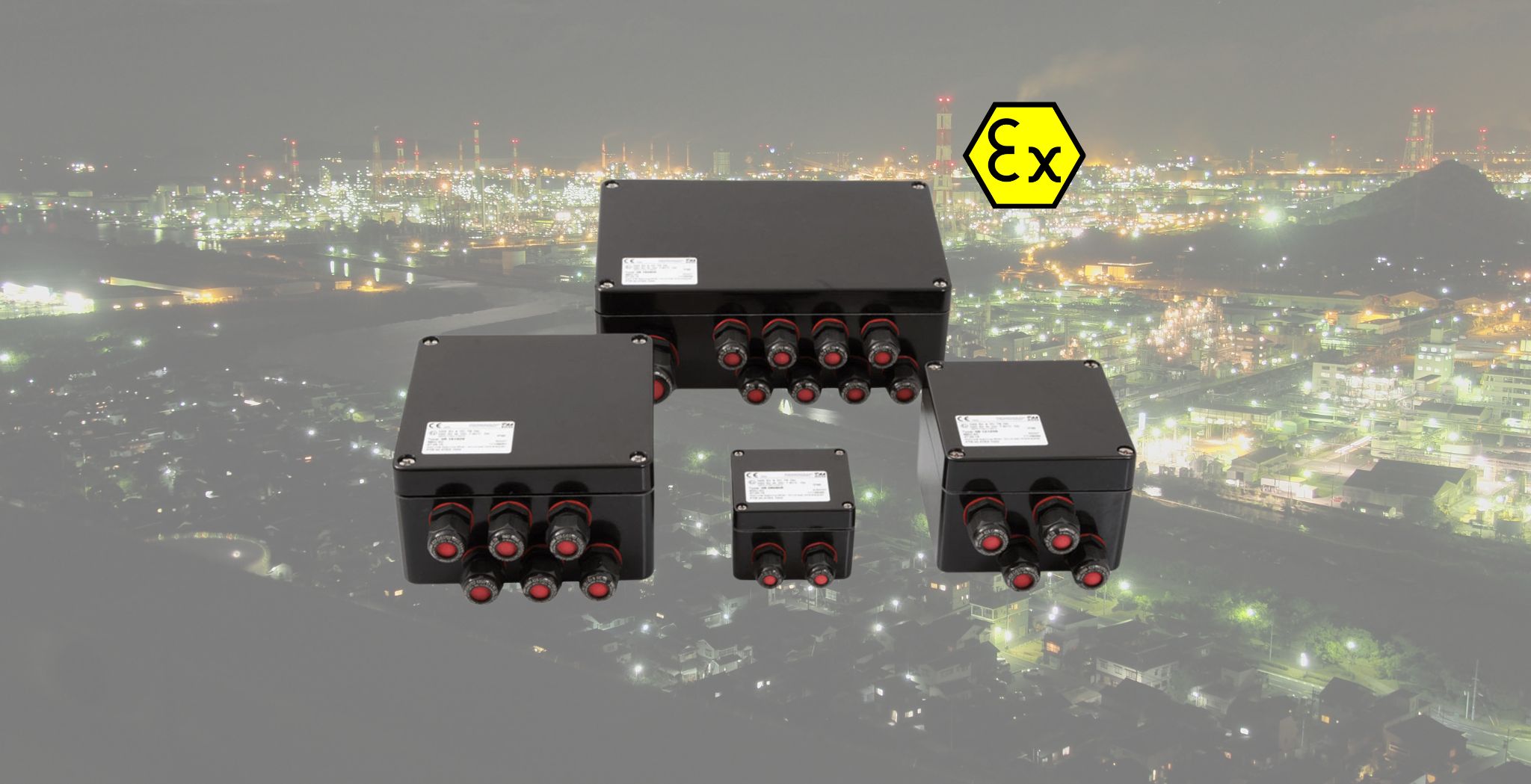

Obrazem na na celu promować obudowy Ex i puszki połączeniowe pokazująć różne wersje

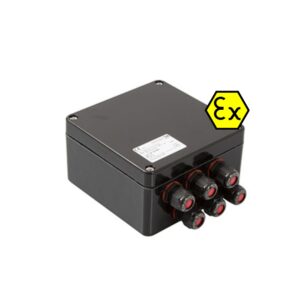

PExcom 3

Numer katalogowy ROSE Systemtechnik: 061616094
Wymiary: 160 x 160 x 91 mm

Wyposażenie:

Szyna DIN TS 35/7,5
14 zacisków Phoenix Contact UT 4
3 zaciski PE Phoenix Contact UT 4 PE

Wejścia kablowe:

Bok B: 6 x dławnica kablowa M 20×1,5 (Ø 6–12 mm)

Zastosowanie:
Idealna do bardziej rozbudowanych instalacji w przemyśle – rafinerie, rozdzielnie, systemy sygnałowe o średnim złożeniu.

Największa puszka EX w serii, o wymiarach 160 x 260 x 91 mm, wyposażona w 25 zacisków UT 4, przeznaczona do dużych systemów okablowania.

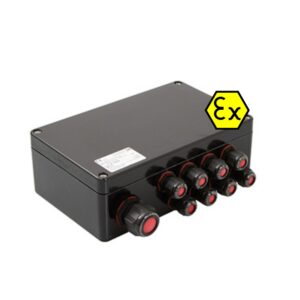

PExcom 4

Numer katalogowy ROSE Systemtechnik: 061626094
Wymiary: 160 x 260 x 91 mm

Wyposażenie:

Szyna DIN TS 35/7,5
25 zacisków Phoenix Contact UT 4
4 zaciski PE Phoenix Contact UT 4 PE

Wejścia kablowe:

1 x dławnica kablowa M 32×1,5 (Ø 18–25 mm)
8 x dławnica kablowa M20x1,5 (Ø 6–12 mm)

Zastosowanie:
Największa skrzynka z serii PExcom – stworzona do złożonych układów zasilania i sterowania. Świetna do stacji pomp, automatyki rozproszonej i systemów nadzoru.

Dodatkowy opis wyposażenia:

MUT 2,5 – Złączka przelotowa miniaturowa Phoenix Contact (3248030) – napięcie znamionowe: 500 V, prąd znamionowy: 24 A, ilość przyłączy: 2, liczba biegunów: 1, rodzaj przyłącza: Przyłącze śrubowe, Przekrój znamionowy: 2,5 mm2, 1. poziomowe, przekrój: 0,2 mm2 – 4 mm2, rodzaj montażu: NS 15, kolor: szary
MUT 2,5-PE – Miniaturowe złącze przewodu ochronnego Phoenix Contact (3248032) – lość przyłączy: 2, liczba biegunów: 1, rodzaj przyłącza: Przyłącze śrubowe, 1. poziomowe, przekrój: 0,2 mm² – 4 mm², rodzaj montażu: NS 15, kolor: zielono-żółty
UT 4 – Złączka przelotowa Phoenix Contact (3044102) – napięcie znamionowe: 1000 V, prąd znamionowy: 32 A, ilość przyłączy: 2, rodzaj przyłącza: Przyłącze śrubowe, Przekrój znamionowy: 4 mm2, przekrój: 0,14 mm2 – 6 mm2, rodzaj montażu: NS 35/7,5, NS 35/15, kolor: szary
UT 4-PE – Zacisk przewodu ochronnego Phoenix Contact (3044128) – ilość przyłączy: 2, rodzaj przyłącza: Przyłącze śrubowe, przekrój: 0,14 mm2 – 6 mm2, rodzaj montażu: NS 35/7,5, NS 35/15, kolor: zielono-żółty

zdjęcie pokazuje produkty z ATEX do strefy EX w portfolio EX-CON Polska

Dlaczego warto wybrać EX-CON Polska jako dostawcę?

EX-CON Polska to autoryzowany przedstawiciel ROSE Systemtechnik w Polsce. Oferujemy:

Pomoc techniczną przy doborze skrzynek Ex do konkretnej aplikacji
Dostęp do pełnego portfolio produktowego ROSE Systemtechnik
Kompleksową obsługę klienta B2B z branży przemysłowej

Dzięki wieloletniemu doświadczeniu w branży i specjalizacji w rozwiązaniach przeciwwybuchowych jesteśmy partnerem, któremu możesz zaufać.
