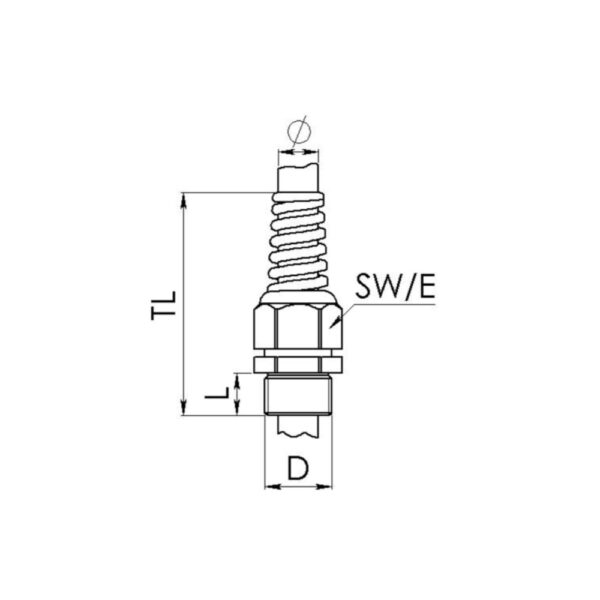

wymiary dławnicy WISKA ex i

ESKE/1S-i z ochroną przed zagięciem kabla

Kategorie: , , Tagi: , , , , , ,

Opis

ESKE/1S-i z ochroną przed zagięciem kabla, czyli dławnice kablowe WISKA, są kluczowym elementem zapewniającym bezpieczeństwo w aplikacjach przemysłowych, szczególnie tam, gdzie wymagana jest ochrona przed wybuchem oraz ochrona kabli przed uszkodzeniami mechanicznymi.

Te specjalistyczne dławnice wykonane z poliamidu są zaprojektowane z myślą o zastosowaniach, gdzie kluczowa jest iskrobezpieczna ochrona Ex. Dzięki temu dławnice te spełniają najwyższe standardy bezpieczeństwa w strefach zagrożonych wybuchem, co potwierdzają certyfikaty IECEx oraz ATEX. Dodatkowo, dławnice WISKA SPRINT EX posiadają klasę ochrony IP66/IP68, co oznacza, że są całkowicie odporne na pył oraz chronione przed zanurzeniem w wodzie na głębokość do 5 bar przez 30 minut.

Jednym z istotnych elementów tych dławnic jest ochrona kabla przed zginaniem, która zapobiega uszkodzeniom mechanicznym przewodów, zwłaszcza w trudnych warunkach przemysłowych, gdzie kable są narażone na częste zginanie i naprężenia. Zastosowanie ochrony przed zginaniem przedłuża żywotność kabli, minimalizując ryzyko awarii, które mogłyby prowadzić do przerw w działaniu systemów.

Ponadto dławnice te charakteryzują się odpornością na temperatury w zakresie od -15°C do 65°C, a także przechodzą test żarzenia przy 750°C, co dodatkowo potwierdza ich wytrzymałość i niezawodność w ekstremalnych warunkach.

Zdjęcie pokazuje obudowy EX e i Ex i wyposażone we wpusty kablowe

ESKE/1S-i z ochroną przed zagięciem kabla:

  • Materiał dławnicy: Poliamid
  • Materiał uszczelki: EPDM
  • Zakres temperatur: od -15°C do 65°C
  • Klasa ochrony: IP66 / IP68 (5 bar przez 30 minut)
  • Rodzaj ochrony: Ex eb, Ex tb (iskrobezpieczna)
  • Certyfikaty: IECEx, ATEX
  • Ochrona przed zginaniem: Zabezpieczenie kabla przed uszkodzeniami mechanicznymi
  • Test żarzenia: 750°C

Tabela rozmiarów WISKA ESKE/1S-i

Numer WISKA Typ Rozmiar gwintu przyłączeniowego D Długość gwintu wkręcanego Średnica kabla Szerokość klucza SW Całkowita długość TL Jednostka pakowania Akcja
10103498 ESKE/1S-i 12 M 12×1,5 9 mm 3 mm – 6 mm 16 mm 72 mm – 77 mm 50 ZAMÓW
10103499 ESKE/1S-i 16 M 16×1,5 9 mm 4,5 mm – 9 mm 20 mm 82 mm – 88 mm 50 ZAMÓW
10103500 ESKE/1S-i 20 M 20×1,5 10 mm 7 mm – 13 mm 24 mm 103 mm – 112 mm 25 ZAMÓW
10103501 ESKE/1S-i 25 M 25×1,5 10 mm 10 mm – 17 mm 29 mm 119 mm – 128 mm 25 ZAMÓW
10103502 ESKE/1S-i 32 M 32×1,5 12 mm 13 mm – 21 mm 36 mm 138 mm – 147 mm 10 ZAMÓW

Tabela rozmiarów WISKA ESKE/1S-i z długim gwintem

Numer WISKA Typ Rozmiar gwintu przyłączeniowego D Długość gwintu wkręcanego Średnica kabla Szerokość klucza SW Całkowita długość TL Jednostka pakowania Akcja
10103508 ESKE/1S-L-i 12 M 12×1,5 15 mm 3 mm – 6 mm 16 mm 78 mm – 83 mm 50 ZAMÓW
10103509 ESKE/1S-L-i 16 M 16×1,5 15 mm 4,5 mm – 9 mm 20 mm 88 mm – 94 mm 50 ZAMÓW
10103510 ESKE/1S-L-i 20 M 20×1,5 15 mm 7 mm – 13 mm 24 mm 108 mm – 117 mm 25 ZAMÓW
10103511 ESKE/1S-L-i 25 M 25×1,5 15 mm 10 mm – 17 mm 29 mm 124 mm – 133 mm 25 ZAMÓW
10103512 ESKE/1S-L-i 32 M 32×1,5 15 mm 13 mm – 21 mm 36 mm 141 mm – 150 mm 10 ZAMÓW



Podsumowując, dławnice kablowe WISKA SPRINT EX z ochroną przed zginaniem to niezastąpiony element w instalacjach wymagających wysokiego poziomu bezpieczeństwa i niezawodności, gwarantujący długotrwałą ochronę kabli oraz bezpieczne funkcjonowanie systemów w strefach zagrożonych wybuchem.
