Ex Okta-Box – Nowoczesna ochrona przeciwwybuchowa

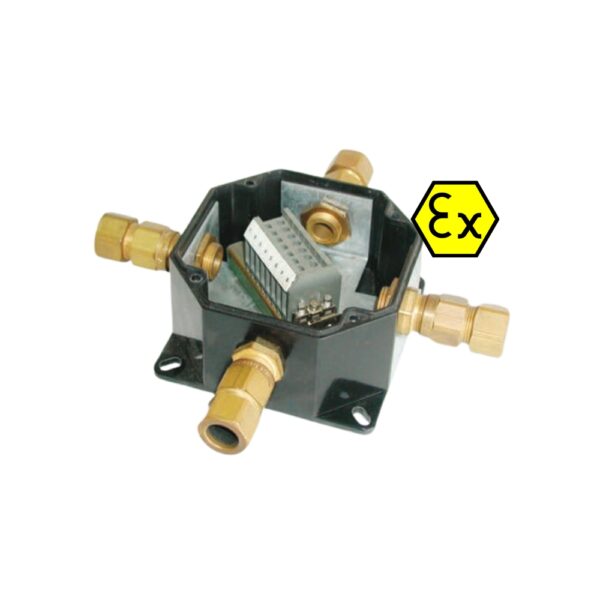

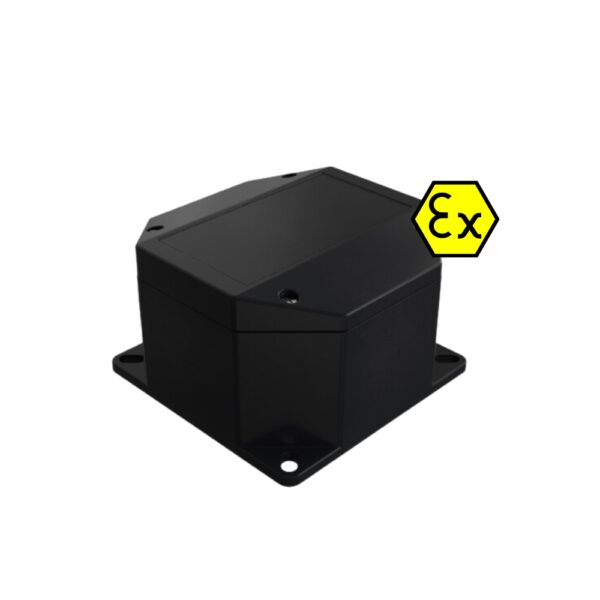

Obudowa poliestrowa Okta-Box Ex od ROSE Systemtechnik to innowacyjne obudowy wzbogacające serię obudów Ex z GRP. Dostępne są jako puste obudowy lub w wersjach preinstalowanych Ex e i Ex ia. Dzięki swojemu wyjątkowemu ośmiokątnemu kształtowi Okta-Box umożliwia montaż nawet w zamkniętym stanie, co jest szczególnie istotne w trudnych warunkach przemysłowych.

Obudowy Okta-Box są dostępne w trzech rozmiarach, co czyni je idealnym rozwiązaniem dla platform offshore oraz przemysłu petrochemicznego. Korpus obudowy wykonany jest z żywicy poliestrowej GRP z dodatkiem grafitu. Dodatkowo pokrywa i podstawa są wyposażone w przykręcane na stałe śruby ze stali nierdzewnej, co zapewnia niezawodność w trudnych warunkach środowiskowych. Na życzenie dostępna jest również wersja offshore przystosowana do montażu dławnic kablowych dla kabli opancerzonych.

Główne zalety:

  • Odporność na wybuchy: Certyfikacja Ex zgodnie z najwyższymi standardami bezpieczeństwa.
  • Solidna konstrukcja: Wykonane z żywicy poliestrowej wzmacnianej włóknem szklanym GRP, co zapewnia wysoką wytrzymałość.
  • Uniwersalność zastosowania: Idealne do montażu na platformach offshore oraz w sektorze petrochemicznym.
  • Opcje montażu: Możliwość instalacji bez konieczności otwierania obudowy, co zwiększa bezpieczeństwo i oszczędza czas.
  • Zróżnicowane warianty: Dostępne w wersjach pustych lub ze wstępnie zamontowanymi komponentami Ex e / Ex ia.

Obudowa poliestrowa Okta-Box Ex – tabela wymiarów i wersji

Nr zamówienia Ex e Nr zamówienia Ex Empty Nr zamówienia Ex i Wymiary W x S x G (mm) Akcja
06880100 (06.88 01 00) 26880100 (26.88 01 00) 16880100 (16.88 01 00) 81 x 81 x 75 ZAMÓW
06880200 (06.88 02 00) 26880200 (26.88 02 00) 16880200 (16.88 02 00) 121 x 121 x 75 ZAMÓW
06880300 (06.88 03 00) 26880300 (26.88 03 00) 16880300 (16.88 03 00) 161 x 161 x 93 ZAMÓW
06880400 (06.88 04 00) 26880400 (26.88 04 00) 16880400 (16.88 04 00) 200 x 200 x 125 ZAMÓW

Płyta montażowa

Numer katalogowy Wersja
10016015 (10.01 60 15) dla XX880100 (XX.88 01 00)
10016016 (10.01 60 16) dla XX880200 (XX.88 02 00)
10016017 (10.01 60 17) dla XX880300 (XX.88 03 00)
10016018 (10.01 60 18) dla XX880400 (XX.88 04 00)

Szyny DIN

Numer katalogowy Wersja
12010290 (12.01 02 90) Szyna TS 15 dla XX880100 (XX.88 01 00) montaż wzdłużny
12010293 (12.01 02 93) Szyna TS 15 dla XX880100 (XX.88 01 00) montaż ukośny
12011291 (12.01 12 91) Szyna TS 35 dla XX880100 (XX.88 01 00) montaż wzdłużny
12010291 (12.01 02 91) Szyna TS 15 dla XX880200 (XX.88 02 00) montaż wzdłużny / ukośny
12011292 (12.01 12 92) Szyna TS 35 dla XX880200 (XX.88 02 00) montaż wzdłużny
12010292 (12.01 02 92) Szyna TS 15 dla XX880300 (XX.88 03 00) montaż wzdłużny
12011295 (12.01 12 95) Szyna TS 35 dla XX880300 (XX.88 03 00) montaż ukośny
12011293 (12.01 12 93) Szyna TS 35 dla XX880300 (XX.88 03 00) montaż wzdłużny
12010295 (12.01 02 95) Szyna TS 15 dla XX880400 (XX.88 04 00) montaż wzdłużny
12010297 (12.01 02 97) Szyna TS 15 dla XX880400 (XX.88 04 00) montaż ukośny
12011294 (12.01 12 94) Szyna TS 35 dla XX880400 (XX.88 04 00) montaż ukośny

Montaż złączek zaciskowych (terminal)  w obudowie ROSE Systemtechnik Okta-Box EX:

Terminal Szyna DIN Nominalny przekrój [mm²] Napięcie [V] Szerokość terminala [mm] Typ terminala Typ obudowy XX.88 01 00 XX.88 02 00 XX.88 03 00 XX.88 04 00
MUT 2,5 TS 15 2,5 352 5,2 MUT 2,5 2 13 20 28
MUT 4 TS 15 4 352 6,2 MUT 4 11 17 23
UT 2,5 TS 35 2,5 690 5,2 UT 2,5 13 20 28
UT 4 TS 35 4 690 6,2 UT 4 11 17 23
UT 6 TS 35 6 690 8,2 UT 6 8 13 18
UT 10 TS 35 10 690 10,2 UT 10 7 10 14
UT 16 TS 35 16 690 12,2 UT 16 2 8 12
UT 35 TS 35 35 690 16,2 UT 35 2 9
UKH 50 TS 35 50 690 20 UKH 50 7

Certyfikaty i dopuszczenia:

  • ABS
  • ATEX
  • CCOE Indie
  • EAC (TR CU)
  • EXPLOLABS
  • IECEx
  • INMETRO
  • UkrSEPRO Ukraina
  • UL Ex

Zastosowanie obudów Octa-Box Ex:

  • Montaż możliwy nawet przy zamkniętej obudowie
  • Idealne do stosowania na platformach offshore i w sektorze petrochemicznym
  • Obudowy poliestrowe GRP z dodatkiem grafitu

Okta-Box Ex to rozwiązanie, które łączy w sobie innowacyjność, niezawodność oraz bezpieczeństwo, dostosowane do najbardziej wymagających środowisk przemysłowych.

Obudowy poliestrowe Ex e i Ex ia różnią się pod wieloma względami, w tym zastosowaniem i konstrukcją. Projektowane z myślą o podwyższonym bezpieczeństwie, obudowy Ex e skutecznie zapobiegają iskrzeniu i przegrzewaniu się komponentów. Dzięki temu doskonale sprawdzają się w standardowych instalacjach w strefach zagrożonych wybuchem. Natomiast obudowy Ex ia, zaprojektowane do pracy w systemach o ograniczonej energii elektrycznej, gwarantują bezpieczeństwo nawet przy dwóch niezależnych uszkodzeniach. Są idealne do zastosowań wymagających najwyższej ostrożności.

W kwestii wyglądu obudowy Ex e i Ex ia mogą być podobne, ale różnią się szczegółami konstrukcyjnymi i wymaganiami instalacyjnymi. Obudowy Ex e są zazwyczaj większe, co umożliwia umieszczenie większej liczby komponentów. W przeciwieństwie do nich, obudowy Ex ia charakteryzują się kompaktowym rozmiarem, co jest odpowiedzią na potrzeby systemów niskonapięciowych. Łatwo je rozpoznać po niebieskich dławnicach, które nie tylko ułatwiają identyfikację, ale także podkreślają ich specjalne przeznaczenie w niebezpiecznych strefach.
