Subminiaturowe złącza zatrzaskowe IP40 BINDER
Złącza z tej serii obsługują do 5 styków i przystosowane są do pracy z prądem znamionowym 3 A przy napięciu do 60 V. W zależności od potrzeb, dostępne są warianty z odciążeniem kabla lub bez, a także wersje z przewodem formowanym. Dla montażu w panelu oferowane są modele z zakończeniem do lutowania klasycznego lub zanurzeniowego. Zakres średnicy kabla wynosi od 3 do 5 mm. Złącza te charakteryzują się trwałością przekraczającą 100 cykli połączeń.
- Opis
- Katalog
Opis
Subminiaturowe złącza zatrzaskowe z serii 719 i 709
Subminiaturowe złącza zatrzaskowe IP40 BINDER to kompaktowe i niezawodne rozwiązania do elektroniki. Sprawdzają się doskonale w aplikacjach niskonapięciowych i sygnałowych. Są także idealne do systemów sterowania oraz urządzeń pomiarowych.
Złącza wykorzystują mechanizm zatrzaskowy (Snap-in). Dzięki temu użytkownik może je szybko i wygodnie łączyć oraz rozłączać – bez użycia narzędzi. To świetny wybór dla osób, które często montują i demontują przewody.
Obudowy oferują stopień ochrony IP40, co zapewnia bezpieczne użytkowanie w typowych warunkach przemysłowych. Co więcej, szeroki wybór wersji – od kablowych po panelowe i zintegrowane – pozwala na dopasowanie produktu do niemal każdego zastosowania.
Kluczowe cechy złączy BINDER serii 719 i 709
- Bardzo kompaktowa konstrukcja – średnica zewnętrzna tylko 8 mm
- Mechanizm zatrzaskowy snap-in dla łatwego montażu
- Stopień ochrony IP40 – zabezpieczenie przed ciałami obcymi
- Napięcie znamionowe do 60 V oraz prąd do 3 A
- Zakres temperatur pracy: od –25 °C do +70 °C
- Wytrzymałość mechaniczna: ponad 100 cykli łączenia
- Styki pozłacane – dla lepszego przewodzenia sygnału
- Obudowy wykonane z trwałego PA lub PUR (w zależności od typu)
Zastosowanie złączy zatrzaskowych IP40
Produkty z serii 719 i 709 firmy BINDER doskonale nadają się do urządzeń pomiarowych oraz sterujących. Są chętnie wykorzystywane w automatyce, laboratoriach i urządzeniach medycznych. Dzięki małym rozmiarom i wysokiej niezawodności pasują do kompaktowych projektów elektronicznych.
Tabela referencyjna – seria 719 i 709
Kabel – kabel (z i bez odciążenia)
| Typ złącza | Liczba pinów | Średnica kabla | Nr katalogowy |
|---|---|---|---|
| Wtyk bez odciążenia | 3 | 3,6 mm | 09 9747 00 03 |
| Wtyk bez odciążenia | 4 | 3,6 mm | 09 9767 00 04 |
| Wtyk bez odciążenia | 5 | 3,6 mm | 09 9789 00 05 |
| Gniazdo bez odciążenia | 3 | 3,6 mm | 09 9748 00 03 |
| Gniazdo bez odciążenia | 4 | 3,6 mm | 09 9764 00 04 |
| Gniazdo bez odciążenia | 5 | 3,6 mm | 09 9790 00 05 |
| Wtyk z odciążeniem | 3 | 3–4 mm | 09 9747 70 03 |
| Wtyk z odciążeniem | 4 | 3–4 mm | 09 9767 70 04 |
| Wtyk z odciążeniem | 5 | 4–5 mm | 09 9789 71 05 |
| Gniazdo z odciążeniem | 3 | 3–4 mm | 09 9748 70 03 |
| Gniazdo z odciążeniem | 4 | 3–4 mm | 09 9764 70 04 |
| Gniazdo z odciążeniem | 5 | 4–5 mm | 09 9790 71 05 |

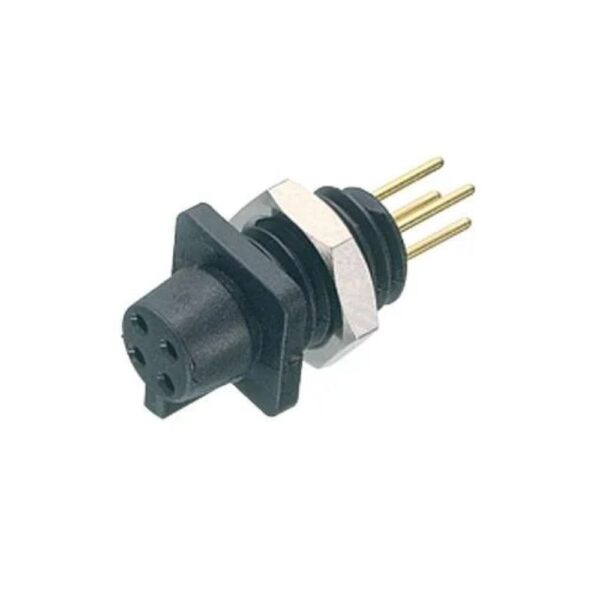

Złącza montowane w panelu
| Typ złącza | Liczba pinów | Nr katalogowy |
|---|---|---|
| Wtyk lutowany (flansch) | 3 | 09 9749 30 03 |
| Wtyk lutowany (flansch) | 4 | 09 9765 30 04 |
| Wtyk lutowany (flansch) | 5 | 09 9791 30 05 |
| Wtyk THT (flansch) | 3 | 09 9749 20 03 |
| Wtyk THT (flansch) | 4 | 09 9765 20 04 |
| Wtyk THT (flansch) | 5 | 09 9791 20 05 |
| Gniazdo lutowane (flansch) | 3 | 09 9750 30 03 |
| Gniazdo lutowane (flansch) | 4 | 09 9766 30 04 |
| Gniazdo lutowane (flansch) | 5 | 09 9792 30 05 |
| Gniazdo THT (flansch) | 3 | 09 9750 20 03 |
| Gniazdo THT (flansch) | 4 | 09 9766 20 04 |
| Gniazdo THT (flansch) | 5 | 09 9792 20 05 |
Złącza z przewodem (moulded)
| Typ złącza | Liczba pinów | Długość kabla | Nr katalogowy |
|---|---|---|---|
| Wtyk z przewodem | 3 | 2 m | 79 9001 12 03 |
| 3 | 5 m | 79 9001 15 03 | |
| Wtyk z przewodem | 4 | 2 m | 79 9003 12 04 |
| 4 | 5 m | 79 9003 15 04 | |
| Wtyk z przewodem | 5 | 5 m | 79 9005 15 05 |
| Gniazdo z przewodem | 3 | 2 m | 79 9002 12 03 |
| 3 | 5 m | 79 9002 15 03 | |
| Gniazdo z przewodem | 4 | 2 m | 79 9004 12 04 |
| 4 | 5 m | 79 9004 15 04 | |
| Gniazdo z przewodem | 5 | 2 m | 79 9006 12 05 |
| 5 | 5 m | 79 9006 15 05 |
