Plastikowe dławiki kablowe Ex CG.P*DS1
Plastikowe dławiki kablowe Ex CG.P*DS1

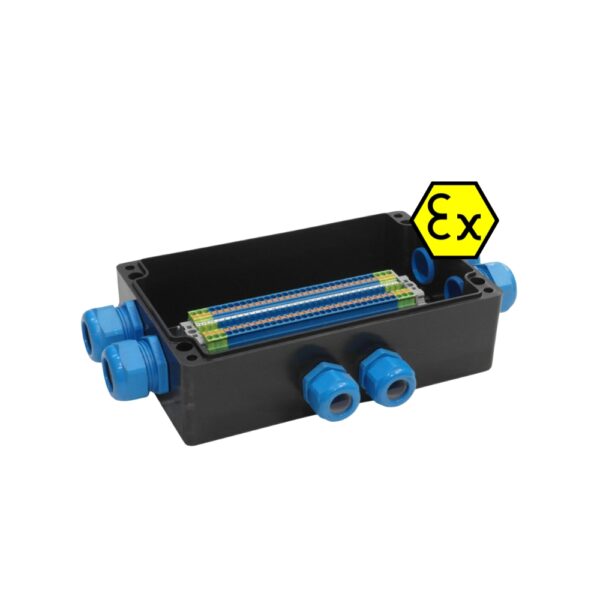

obrazek pokazuje zastosowanie dławików Ex i w skrzynce połączeniowe Ex ia z Poliestru GRP

Plastikowe dławiki kablowe Ex CG.P*DS1

Kategorie: , , , , Tagi: , , , , , , , , , ,

Opis

Dławnice Ex z tworzywa sztucznego firmy Pepperl+Fuchs

Plastikowe dławiki kablowe Ex CG.P*DS1 to solidne rozwiązanie do stosowania w strefach zagrożonych wybuchem (Zone 1, Zone 2, Zone 21, Zone 22) w instalacjach z kablami nieopancerzonymi. Wykonane z wytrzymałego poliamidu, oferują dużą elastyczność w zakresie dopasowania do różnych średnic kabli. Dzięki podwójnemu wkładowi uszczelniającemu zapewniają wysoki stopień ochrony przed wodą i pyłem (IP66/IP68). Wersje z niebieskim oznaczeniem są przeznaczone do zastosowań z obwodami Ex i.

Zdjęcie pokazuje obudowy EX e i Ex i wyposażone we wpusty kablowe



Kluczowe cechy i funkcjonalność

  • Zastosowanie do kabli nieopancerzonych: Idealne do kabli nieopancerzonych w wymagających środowiskach.
  • Podwójne uszczelnienie: Dzięki podwójnemu wkładowi uszczelniającemu zapewniają doskonałą szczelność i ochronę przed warunkami zewnętrznymi.
  • Certyfikacja EX: Spełniają normy ATEX i IECEx, zapewniając bezpieczeństwo w strefach zagrożonych wybuchem.
  • Odporność na warunki atmosferyczne: Ochrona IP66/IP68 oraz szeroki zakres temperatur pracy (-40°C do +70°C z uszczelnieniem chloroprenowym, -60°C do +70°C z uszczelnieniem silikonowym).
  • Wersja z oznaczeniem niebieskim: Dla obwodów Ex i (zabezpieczenie obwodów o niskiej energii).

Specyfikacje techniczne

  • Typ kabla: Kable nieopancerzone
  • Zakres mocowania: Zgodnie z tabelą wymiarów
  • Gwint: Metryczny ISO 1,5 mm
  • Stopień ochrony: IP66 / IP68
  • Materiał: Poliamid (PA)
  • Uszczelnienia: Chloropren / neopren lub silikon
  • Zakres temperatury pracy: -40°C do +70°C (chloropren) lub -60°C do +70°C (silikon)
  • Certyfikaty i zatwierdzenia:
    • ATEX: IMQ 15 ATEX 006X
    • Oznaczenia EX: Ex eb IIC Gb, Ex tb IIIC Db
    • Międzynarodowe zatwierdzenia: IECEx, UKCA, INMETRO, CCC

Zastosowanie

Plastikowe dławiki kablowe Ex CG.P*DS1 znajdują zastosowanie w instalacjach elektrycznych w strefach zagrożonych wybuchem, takich jak przemysł naftowy, gazowy, chemiczny czy petrochemiczny. Zapewniają one odpowiednią ochronę przed wybuchem, a także niezawodne połączenie kabli w trudnych warunkach przemysłowych.

Rozmiary dławików Ex z tworzywa sztucznego od Pepperl+Fuchs

Gwint Zakres kabla [mm] S1 (średnica wew. wkładu) [mm] S2 (średnica zew. wkładu) [mm] Długość gwintu (TL) [mm]
M12 3 … 6,5 3 … 4 4 … 6,5 10 / 15
M16S 4 … 8 4 … 5 5 … 8 10 / 15
M16 4 … 10 4 … 6 6 … 10 15
M20 6 … 12 6 … 7,5 7,5 … 12 10 / 15
M25 9 … 17 9 … 13 13 … 17 10 / 15
M32 12 … 21 12 … 16 16 … 21 10 / 15
M40 17 … 28 17 … 21 21 … 28 10 / 15
M50 22 … 38 22 … 31 31 … 38 18
M63 28 … 44 28 … 35 35 … 44 18

dławnice kablowe ex i oraz ex e, puszki łączeniowe i skrzynki zaciskowe ex ia oraz ex e z ATEX

Jaka jest różnica między dławikami Ex i (niebieskie) a Ex e (czarne) ?

Dławiki kablowe Ex i (oznaczone kolorem niebieskim) oraz Ex e (czarne) są przeznaczone do różnych zastosowań w strefach zagrożonych wybuchem. Oto kluczowe różnice i zastosowania:

Cechy Ex i (niebieskie) Ex e (czarne)
Zastosowanie Obwody iskrobezpieczne (niskie napięcia/energie) Obwody o zwiększonym bezpieczeństwie
Oznaczenie Kolor niebieski Kolor czarny
Certyfikaty Dodatkowe certyfikaty dla Ex i Standardowe certyfikaty Ex e
Typ obwodu Niskoprądowe, pomiarowe, sterujące Wysokoprądowe, zasilające
Materiały Poliamid, uszczelki chloroprenowe/silikonowe Podobne, ale brak koloru identyfikacyjnego
