Szyny montażowe DIN Rail
Szyny montażowe DIN Rail są fundamentalnym elementem wyposażenia nowoczesnych szaf sterowniczych, odgrywając kluczową rolę w automatyce przemysłowej. Ale po co właściwie potrzebujemy szyn montażowych DIN?
Co to jest szyna DIN i do czego służy?

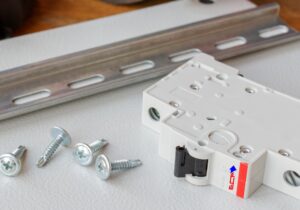

Szyna DIN to standardowa szyna montażowa, która umożliwia szybki i pewny montaż różnorodnych komponentów elektrycznych i elektronicznych. Dzięki niej możemy zamontować urządzenia bez konieczności wiercenia i gwintowania otworów, co znacząco upraszcza instalację oraz późniejsze modyfikacje.
Dlaczego szyny DIN są tak powszechne?
- Prawidłowy montaż: Zapewniają stabilność zamontowanego sprzętu.
- Bezpieczny demontaż: Umożliwiają łatwe usuwanie i wymianę elementów.
- Elastyczność: Pozwalają na zmianę położenia komponentów w kontrolowany sposób.
Historia szyn DIN
Pierwsza koncepcja szyn DIN powstała w 1928 roku dzięki niemieckiemu inżynierowi elektrykowi. W latach 50. XX wieku standardy te zostały zaktualizowane i przyjęte przez międzynarodowe instytucje normalizacyjne. Wzrost liczby połączeń elektrycznych w tablicach rozdzielczych wymusił stworzenie systemu złączek elektrycznych, który umożliwiał umieszczanie większej liczby połączeń bliżej siebie, co z kolei wymagało elastycznego i wydajnego systemu montażowego.
Typy i podział szyn DIN

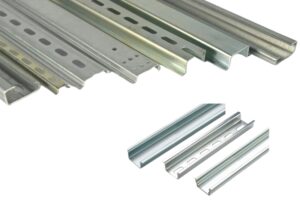

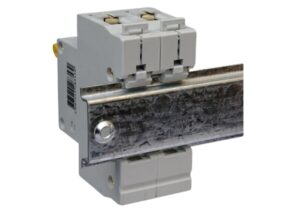

Szyny montażowe DIN Rail są dostępne w różnych szerokościach i wysokościach, określanych przez normę EN 60715. Najpopularniejszą odmianą jest szyna montażowa o szerokości 35 mm, standard (EN 50022, BS 5584, DIN 46277-3). Szyna ta jest nazywana także: DIN-3, TH 35, TS 35.
- Szerokość 35 mm (standardowa)
- Szerokość 15 mm (miniaturowa)
Pod względem wysokości, mamy do czynienia z szynami:
- Niskimi (7,5 mm)
- Wysokimi (15 mm)
- Specjalnymi (10 mm, 25 mm)
Jak wybrać odpowiednią szynę DIN?
Wybór odpowiedniej szyny zależy od kilku czynników:
- Materiał: Najczęściej stosowane materiały to stal ocynkowana, stal nierdzewna, aluminium oraz miedź.
- Odporność: W zależności od środowiska pracy, szyny muszą być odporne na korozję, wibracje i wstrząsy mechaniczne.
- Zastosowanie: Szyny muszą być dostosowane do specyficznych warunków pracy, na przykład w przemyśle kolejowym czy elektrowniach.
Jakie korzyści przynosi stosowanie szyn DIN?
-
-

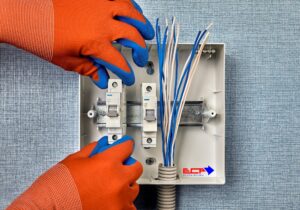

- Oszczędność czasu i pracy: Komponenty łatwo zatrzaskują się na szynie, co eliminuje potrzebę montażu każdego elementu osobno.
-
- Oszczędność miejsca: Szyny umożliwiają ciasne konfiguracje komponentów, idealne w przypadku ograniczonej przestrzeni.
- Ekonomia: Szyny są stosunkowo tanie i pozwalają na gęsty montaż, co zmniejsza potrzebę dodatkowego okablowania.
- Organizacja: Promują schludne rozmieszczenie komponentów, co ułatwia serwis i konserwację.
Jakie mogą być problemy z szynami DIN?
Jednym z problemów jest wprowadzanie na rynek szyn niezgodnych z normą, co może prowadzić do swobodnego przesuwania się zamontowanych elementów lub ich wypadania. Dlatego jakość wykonania i zgodność z normami są kluczowe.
Szyny DIN a normy
Norma IEC EN 60715 określa tolerancje pomiarowe szyny oraz szczegółowo opisuje obciążenie szyny DIN na podstawie standardowe zastosowania przemysłowe. Dzięki temu producenci mogą projektować i wytwarzać produkty takie jak przekaźniki, zasilacze, moduły i złączki, które idealnie pasują do szyn DIN.
Materiały i powłoki
Szyny DIN wykonuje się z różnych materiałów, takich jak stal ocynkowana, stal nierdzewna, aluminium i miedź. Każdy z tych materiałów oferuje różne poziomy odporności na korozję i inne czynniki środowiskowe. Przykładowo, stal nierdzewna jest niezwykle odporna na korozję, ale jest droższa niż inne opcje. Aluminium jest lżejsze i dobrze radzi sobie w wilgotnych środowiskach, ale jest mniej wytrzymałe na uszkodzenia mechaniczne.

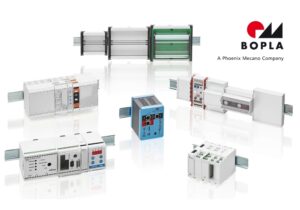

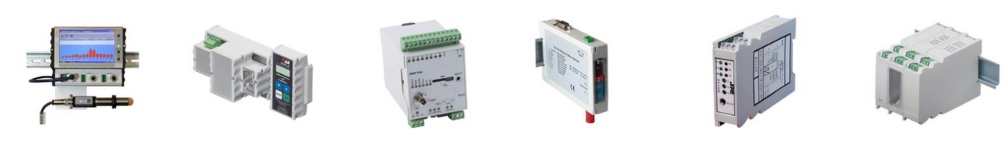

Obudowy elektroinstalacyjne na szyny DIN od BOPLA Gehause (Phoenix Mecano):
Obudowy na szyny DIN są często używane w aplikacjach związanych z pomiarami, kontrolą i instrumentacją, a ich montaż na standardowych szynach DIN jest preferowany ze względu na prostotę i uniwersalność. BOPLA oferuje szeroką gamę obudów na szyny DIN, zarówno plastikowych, jak i metalowych, z różnymi opcjami, takimi jak połączenia magistralowe czy otwory wentylacyjne.
Zalety obudów na szyny DIN od BOPLA:
- Wysoka klasa ochrony (do IP40): Chronią przed pyłem i wodą.
- Różne rozmiary: Dostępne w różnych rozmiarach, co umożliwia dopasowanie do specyficznych potrzeb.
- Różnorodne kolory: Oferowane w kolorach takich jak jasnoszary, grafitowy, czarny i anodowany naturalnie.
- Prosta technologia zatrzaskowa: Umożliwia szybki i łatwy montaż.
- Szeroki zakres akcesoriów: W tym terminale, osłony, panele czołowe i zestawy uziemiające.
Poznaj naszee obudowy na szynę DIN:
Alurail Obudowa BOPLA
- Wymiary: 25x75x42 mm do 68x105x990 mm
- Klasa ochrony: do IP40
- Anodowany w kolorze naturalnym
- 2 podstawowe rozmiary; 7 standardowych rozmiarów
- Możliwość zmiennego pozycjonowania modułów
- Do zastosowania jako obudowa jednokartkowa
Combirail obudowa BOPLA
- Wymiary: 32x89x84 mm do 32x139x204 mm
- Klasa ochrony: brak
- Kolory: jasnoszary / czarny
- 3 rozmiary
- 3 standardowe długości
- Łatwa w montażu technologia zatrzaskowa
- Odporność na temperaturę do 100°C
CombiNorm-Classic obudowa BOPLA
- Wymiary: 23x75x110 mm do 100x75x110 mm
- Klasa ochrony: do IP40
- Kolor: jasnoszary
- 5 rozmiarów
- Różne zaciski przyłączeniowe
- Zatwierdzenia zacisków zgodnie z UL 1059, CSA 22.2 Nr 158 oraz EN 60998
CombiNorm-Compact obudowa BOPLA
- Wymiary: 19x75x111 mm do 26x75x111 mm
- Klasa ochrony: do IP40
- Kolor: jasnoszary
- 3 rozmiary; 2 warianty pokrywy
- Patentowany, wstępnie zamontowany uchwyt nożny
- Dopasowane zaciski przyłączeniowe jako akcesoria
CombiNorm-Connect obudowa BOPLA
- Wymiary: 18x99x115 mm do 90x99x115 mm
- Klasa ochrony: IP20
- Kolor: jasnoszary
- 7 szerokości, w tym panele czołowe i pokrywy
- Minimalna szerokość przy maksymalnej liczbie biegunów
- Połączenie magistrali szyny DIN
CombiNorm-Control obudowa BOPLA
- Wymiary: 89x90x65 mm do 214x90x65 mm
- Klasa ochrony: IP20
- Kolor: jasnoszary
- 5 rozmiarów; 3 warianty pokrywy
- Zintegrowane mocowanie na szynę top hat
- Zestawy do szybkiego rozpoczęcia projektu
Podsumowanie
Szyny montażowe DIN Rail oraz obudowy na szyny DIN są niezbędnymi elementami w nowoczesnych systemach sterowania i automatyki. Dzięki swojej uniwersalności, trwałości i szerokiej gamie dostępnych opcji, stanowią fundament wielu aplikacji przemysłowych. Wybór odpowiednich komponentów, zgodnych z normami, zapewnia nie tylko efektywność, ale także bezpieczeństwo i długowieczność systemów elektrycznych.
