Jak dopasować obudowę Ex d EJB?

Jak dopasować obudowę EX d EJB? Przewodnik dla specjalistów

Jak dopasować obudowę Ex d EJB do wymagań, jakie stawia przed nami dana aplikacja, strefa, warunki środowiskowe i możliwości budżetowe.  Właściwe dopasowanie obudowy nie tylko chroni przed potencjalnymi zagrożeniami, ale także zwiększa trwałość i funkcjonalność systemów. Poniżej przedstawiamy kroki, które należy uwzględnić przy doborze obudowy EJB, a także wskazówki dotyczące montażu i użytkowania.

Ważność i bezpieczeństwo

Proces doboru obudowy EJB nie może być traktowany pobieżnie. Instrukcje zawarte w niniejszym artykule, jak również w oficjalnych dokumentach producenta, mają na celu zagwarantowanie bezpieczeństwa personelu obsługującego oraz bezawaryjnej pracy urządzeń. Należy pamiętać, że odpowiedzialność za prawidłowy wybór, montaż i użytkowanie obudowy spoczywa na operatorze instalacji.

Grupa docelowa i kompetencje personelu

Wybór i instalacja obudowy EJB wymaga zaangażowania wykwalifikowanego personelu, który przeszedł odpowiednie szkolenie. Pracownicy zajmujący się tym procesem powinni znać normy i przepisy dotyczące stref zagrożonych wybuchem oraz potrafić stosować się do instrukcji obsługi dostarczonych przez producenta.

Przeznaczenie

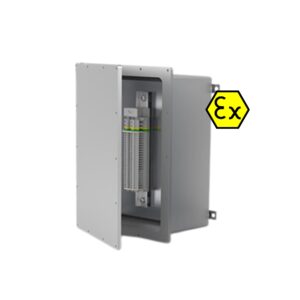

Obudowy EJB to zaawansowane rozwiązania stosowane w przemyśle naftowym, gazowym, chemicznym, morskim oraz w innych branżach, gdzie występuje ryzyko wybuchu. Dzięki certyfikatom ATEX Ex d IIB+H2 i Ex tb, obudowy te spełniają rygorystyczne wymogi bezpieczeństwa, co czyni je idealnymi do tworzenia skrzynek przyłączeniowych, stacji sterowniczych oraz paneli kontrolnych i rozdzielczych.

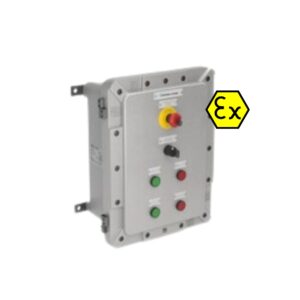

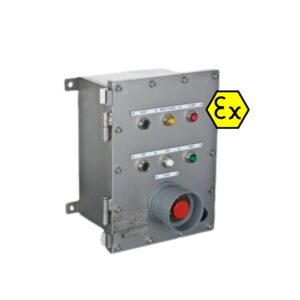

Wykonane z wysokiej jakości stali nierdzewnej lub aluminium o zwiększonej odporności na korozję, obudowy EJB są dostępne w wielu rozmiarach, co umożliwia integrację różnych elementów sterujących, takich jak przełączniki, wskaźniki LED, czy przyciski. Opcjonalne okna rewizyjne pozwalają na monitorowanie urządzeń wewnętrznych bez konieczności otwierania obudowy.

Instrukcje Montażu i instalacji

Przy montażu i instalacji obudowy EJB należy bezwzględnie stosować się do normy IEC/EN 60079-14, która określa wymagania dotyczące instalacji urządzeń w strefach zagrożonych wybuchem.

1. Odporność na Agresywne Substancje: Jeśli obudowa ma być montowana w środowisku narażonym na działanie agresywnych substancji, należy upewnić się, że materiał, z którego jest wykonana, posiada odpowiednią odporność. W razie wątpliwości warto skonsultować się z producentem.
2. Dławiki Kablowe: Stosować wyłącznie dławiki kablowe certyfikowane do użytku w strefach zagrożonych wybuchem. Należy zadbać, aby ich zakres temperatury roboczej odpowiadał wymaganiom danego zastosowania i aby nie obniżały stopnia ochrony IP66/IP67.
3. Mocowanie: Obudowy należy mocować do odpowiednio przygotowanego podłoża, zgodnie z zaleceniami producenta. Na podłożach betonowych najlepiej stosować kołki rozporowe, natomiast na konstrukcjach stalowych – elementy odporne na wibracje.
4. Zabezpieczenie Ścieżek Płomienia: Powierzchnie ścieżek płomienia muszą być zabezpieczone cienką warstwą smaru ochronnego przed zamknięciem pokrywy. Każda śruba mocująca musi być dokładnie dokręcona, a w przypadku użycia zawiasów – śruby zawiasowe muszą być odpowiednio zabezpieczone.

Eksploatacja, obsługa i naprawy

Regularna kontrola i konserwacja obudów EJB jest kluczowa dla zapewnienia ich długotrwałej funkcjonalności i bezpieczeństwa. Przed przystąpieniem do jakichkolwiek prac serwisowych należy odłączyć urządzenie od źródła zasilania.

• Sprawdzenie Powierzchni Ścieżki Płomieni: Wszelkie uszkodzenia ścieżek płomienia wymagają wymiany całej obudowy lub jej pokrywy.
• Ochrona przed Korozją: W szczególności należy dbać o zewnętrzne uziemienie oraz regularnie usuwać nagromadzony pył, aby zapobiec powstawaniu warstw o grubości większej niż 5 mm.

Obudowy EJB Ex d instrukcja obsługi (pdf)

---

Dobór odpowiedniej obudowy EJB jest procesem wymagającym uwagi i zaangażowania. Kluczowe jest przestrzeganie norm i zaleceń producenta oraz dostosowanie obudowy do specyficznych wymagań aplikacji. Dzięki temu można zagwarantować nie tylko zgodność z przepisami, ale również niezawodność i długotrwałą ochronę urządzeń w strefach zagrożonych wybuchem.
