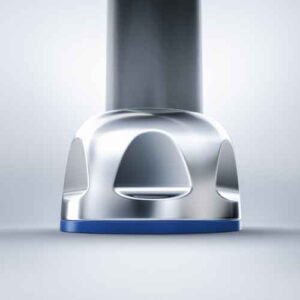

Dławnice kablowe Pflitsch Cleanplus

Kategorie: , , Tagi: , , , , , , , ,

Opis

Nowy Cleanplus – te same zalety, jeszcze więcej możliwości

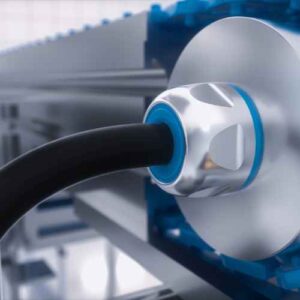

Dławnice kablowe Pflitsch Cleanplus to optymalne higieniczne rozwiązania dla wprowadzania, prowadzenia i ochrony kabli w branży spożywczej

Przy projektowaniu Cleanplus, kierowano się wymaganiami normy DIN EN 1672-2 oraz nagrodzonym wzornictwem blueglobe CLEAN Plus, rozwijając specyficzne właściwości higieniczne, uniwersalne cechy produktu oraz łatwość montażu. Nowa dławnica higieniczna PFLITSCH Cleanplus jest pierwszą, która spełnia nowe, wyższe wymagania certyfikacji EHEDG, dostosowane do potrzeb firm z sektora inżynierii mechanicznej i operatorskiej.

Optymalizacja zasady uszczelniania dla dodatkowego bezpieczeństwa

Podnieśliśmy poprzeczkę, aby sprostać coraz wyższym standardom higienicznym w branży spożywczej, chemicznej i farmaceutycznej, gdzie automatyzacja procesów produkcyjnych wymaga najwyższej higienicznej ochrony. „Cleanplus” symbolizuje kompleksową i skoordynowaną ofertę higienicznych rozwiązań PFLITSCH do wprowadzania, prowadzenia i ochrony kabli.

Nowy Cleanplus – z plusem dla higienicznej bezpieczeństwa

Wzrastająca automatyzacja w przemyśle spożywczym i farmaceutycznym wymusza zaostrzenie wymagań higienicznych i standardów dotyczących projektowania zakładów produkcyjnych. Kluczową rolę odgrywa tutaj Higieniczny Design, który definiuje standardy dla komponentów używanych w aplikacjach krytycznych pod względem higieny. Europejska Grupa ds. Higienicznego Inżynierii i Projektowania (EHEDG) definiuje standardy celu poprawy bezpieczeństwa żywności.

Higieniczne rozwiązania dla prowadzenia i ochrony kabli

Oprócz rozwiązań do wprowadzania kabli PFLITSCH oferuje również skoordynowaną gamę rozwiązań do ochrony i prowadzenia kabli, umożliwiając producentom maszyn i urządzeń kompleksowe zarządzanie kablami zgodnie z zasadami higienicznego designu.

Charakterystyka dławnic

  • Materiały zewnętrzne: stal nierdzewna 1.4404, części wewnętrzne: stal nierdzewna 1.4305
  • Gwint metryczny: zgodnie z EN 60423
  • Stopień ochrony: IP 68 do 15 bar, IP 69
  • Materiał elementów uszczelniających: silikon HTS
  • Kolor: niebieski gentian
  • Zakres temperatur: od -55 °C do +180 °C
  • Długość gwintu: 15 mm na życzenie
  • Wersja EMC

Kluczowe zalety

  • Szeroki zakres temperatur
  • Certyfikacja EHEDG dla wyższych wymagań
  • Kompaktowy design
  • Wysoka łatwość montażu

Dławnice kablowe Pflitsch Cleanplus – tabela rozmiarów

Rozmiar gwintu Długość gwintu Nr art. Zakres uszczelnienia Zakres uszczelnienia EHEDG
M12x1.5 7.0 cp 212VA 4 HTS 4.5 – 3.0 4.5 – 3.5 ZAMÓW
cp 212VA 5 HTS 5.5 – 4.0 5.0 – 4.0 ZAMÓW
cp 212VA 6 HTS 6.5 – 4.0 6.0 – 5.0 ZAMÓW
cp 212VA 7 HTS 7.5 – 5.0 7.0 – 6.0 ZAMÓW
M16x1.5 9.0 cp 216VA 8 HTS 7.5 – 5.5 7.5 – 5.5 ZAMÓW
cp 216VA 9 HTS 8.5 – 6.5 8.5 – 6.5 ZAMÓW
M20x1.5 9.0 cp 220VA 9 HTS 9.5 – 6.5 9.5 – 7.5 ZAMÓW
cp 220VA10 HTS 10.5 – 7.0 10.5 – 8.0 ZAMÓW
cp 220VA11 HTS 11.0 – 8.0 11.0 – 9.5 ZAMÓW
cp 220VA12 HTS 12.5 – 10.0 12.0 – 10.0 ZAMÓW
M25x1.5 10.0 cp 225VA12 HTS 13.0 – 10.5 13.0 – 11.0 ZAMÓW
cp 225VA13 HTS 13.0 – 11.0 13.0 – 12.0 ZAMÓW
cp 225VA14 HTS 14.0 – 11.0 14.0 – 13.0 ZAMÓW
cp 225VA15 HTS 15.0 – 12.0 15.0 – 14.0 ZAMÓW
cp 225VA16 HTS 16.0 – 13.0 16.0 – 15.0 ZAMÓW
cp 225VA17 HTS 17.0 – 14.0 17.0 – 16.0 ZAMÓW
cp 225VA18 HTS 18.5 – 16.0 18.0 – 17.0 ZAMÓW
M32x1.5 11.0 cp 232VA18 HTS 18.5 – 15.0 18.5 – 16.0 ZAMÓW
cp 232VA19 HTS 19.5 – 16.0 19.5 – 17.0 ZAMÓW
cp 232VA20 HTS 20.5 – 16.0 20.5 – 17.5 ZAMÓW
cp 232VA21 HTS 21.5 – 18.0 21.5 – 18.5 ZAMÓW
cp 232VA22 HTS 22.0 – 18.0 22.0 – 19.0 ZAMÓW
cp 232VA23 HTS 23.0 – 19.0 23.0 – 20.0 ZAMÓW

Obowiązujące normy i dyrektywy

Aby wprowadzić urządzenia i ich komponenty na rynek zgodnie z wymaganiami branży spożywczej, należy uwzględnić różne normy i regulacje:

  • DIN EN 1672-2: Maszyny do przetwórstwa spożywczego – Podstawowe koncepcje – Część 2: Wymagania higieniczne, wytyczne dotyczące higienicznego designu
  • DIN EN ISO 14159: Bezpieczeństwo maszyn – Wymagania higieniczne dotyczące projektowania maszyn
  • EHEDG: Dokument 13 – Higieniczny design urządzeń do otwartego przetwarzania
  • FDA: (Amerykańska Agencja ds. Żywności i Leków)
  • Dyrektywa maszynowa 2006/42/WE: (Aneks I, punkt 2.1)
  • Regulacja (WE) nr 1935/2004: dotycząca materiałów i wyrobów przeznaczonych do kontaktu z żywnością

Zapewniamy, że nasze produkty spełniają najwyższe standardy higieniczne, gwarantując bezpieczeństwo i niezawodność w najbardziej wymagających aplikacjach.
