Dławnice kablowe dla przemysłu spożywczego

Opis

Bezpieczne dławnice kablowe dla przemysłu spożywczego i przetwórczego

Dławnice kablowe dla przemysłu spożywczego i przetwórczego to ważny element ochrony instalacji elektrycznych w środowisku, które wymaga wysokiej higieny.

PFLITSCH zaprojektował system dławików blueglobe CLEAN Plus, czyli dławnice kablowe INOX dla przemysłu spożywczego i przetwórczego, aby spełnić rygorystyczne wymagania EHEDG i uzyskać certyfikat jako kompletny dławik kablowy od EHEDG i BGN.

Dławik posiada gładkie powierzchnie (chropowatość Ra <0,8 μm) i zaokrąglone krawędzie w przejściu do powierzchni stykających się z kluczem. Zamiast wymaganych promieni 3 mm CLEAN Plus generalnie osiąga 6 mm, co zapewnia jeszcze większe bezpieczeństwo higieniczne. Do produkcji korpusu dławika zastosowano wysokogatunkową stal nierdzewną AISI 316L lub sprężyste tworzywo sztuczne PVDF. Wkładki uszczelniające i podkładki są wykonane z tworzyw sztucznych zgodnych z FDA 21 CFR §177.2600, które zgodnie z rozporządzeniem UE 10/2011 nadają się do kontaktu z żywnością.

Produkty z serii CLEAN Plus od PFLITSCH:

Standardowa wersja dławnice kablowej Hygienic ze stali nierdzewnej.

Rozmiar gwintu	Długość gwintu w mm	Kod produktu	Zakres dławienia w mm
M8x1,0	4,5	bg 208VA cp	4,5 – 4,0
M10x1,0	6	bg 210VA cp	7,0 – 5,0
M12x1,5	7	bg 212VA5 cp	5,0 – 3,5
M12x1,5	7	bg 212VA cp	7,0 – 5,0
M16x1,5	9	bg 216VA cp	9,0 – 7,0
M20x1,5	9	bg 220VA cp	12,0 – 9,0
M25x1,5	10	bg 225VA15 cp	15,0 – 12,0
M25x1,5	10	bg 225VA cp	18,0 – 15,0
M32x1,5	11	bg 232VA21 cp	21,0 – 18,0
M32x1,5	11	bg 232VA cp	23,0 – 20,0
M40x1,5	11	bg 240VA26 cp	26,0 – 23,0
M40x1,5	11	bg 240VA cp	29,0 – 26,0

Blueglobe CLEAN Plus HTS jest produktem przeznaczonym do wysokich temperatur -55 °C / +180 °C.

Rozmiar gwintu	Długość gwintu w mm	Kod produktu	Zakres dławienia w mm
M10x1,0	6	bg 210VA HTS cp	7,0 – 5,0
M12x1,5	7	bg 212VA HTS cp	7,0 – 5,0
M16x1,5	9	bg 216VA HTS cp	9,0 – 7,0
M20x1,5	9	bg 220VA HTS cp	12,0 – 9,0
M25x1,5	10	bg 225VA HTS cp	18,0 – 15,0
M32x1,5	11	bg 232VA HTS cp	23,0 – 20,0
M40x1,5	11	bg 240VA26 HTS cp	26,0 – 23,0
M40x1,5	11	bg 240VA HTS cp	29,0 – 26,0
M50x1,5	11	bg 250VA35 HTS cp	35,0 – 30,0
M63x1,5	11	bg 263VA43 HTS cp	44,0 – 40,0
M63x1,5	11	bg 263VA55 HTS cp	55,0 – 52,0

Dławnice Blueglobe TRI CLEAN Plus, czyli wersja z ekranowaniem EMC, w której zewnętrzne części wykonane są ze stali nierdzewnej AISI 316L, natomiast wewnętrzne z stali nierdzewnej AISI 303. Produkt zawiera 2 podkładki.

Rozmiar gwintu	Długość gwintu w mm	Kod produktu	Zakres dławienia w mm	Zakres ekranowania EMC
M12x1,5	7	bg 212VA tri cp	7,0 – 5,0	5,0 – 3,0
M16x1,5	9	bg 216VA tri cp	9,0 – 7,0	9,0 – 5,0
M20x1,5	9	bg 220VA tri cp	12,0 – 9,0	12,0 – 7,0
M25x1,5	11	bg 225VA15 tri cp	15,0 – 12,0	14,0 – 10,0
M25x1,5	11	bg 225VA tri cp	18,0 – 15,0	16,0 – 10,0
M32x1,5	12	bg 232VA21 tri cp	21,0 – 18,0	20,0 – 13,0
M32x1,5	12	bg 232VA tri cp	23,0 – 20,0	20,0 – 13,0

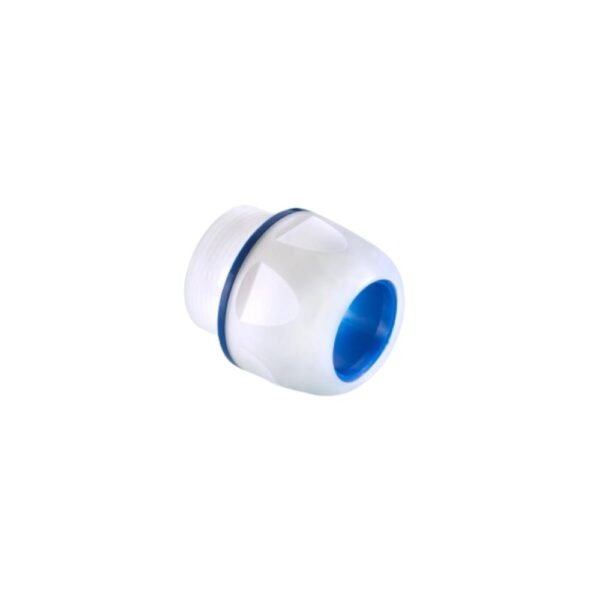

Dla instalacji, które wymagają zastosowania produktów z tworzywa sztucznego, oferujemy dławik wykonany z poliamidu, zarówno zewnętrzne, jak i wewnętrzne części.

Rozmiar gwintu	Długość gwintu w mm	Kod produktu	Zakres dławienia w mm
M16x1,5	9	bg 216PA cp	9,0 – 7,0
M20x1,5	9	bg 220PA cp	12,0 – 10,0
M25x1,5	10	bg 225PA15 cp	15,0 – 12,0
M25x1,5	10	bg 225PA cp	18,0 – 15,0
M32x1,5	11	bg 232PA21 cp	21,0 – 19,0
M32x1,5	11	bg 232PA cp	23,0 – 21,0

W przypadku dławnic z poliamidu również posiadamy wersję o szerszym zakresie temperatur, czyli -20 °C /do +110 °C.

Rozmiar gwintu	Długość gwintu w mm	Kod produktu	Zakres dławienia w mm
M16x1,5	9	bg 216PA HTS cp	9,0 – 7,0
M20x1,5	9	bg 220PA HTS cp	12,0 – 10,0
M25x1,5	10	bg 225PA16 HTS cp	16,0 – 13,0
M25x1,5	10	bg 225PA HTS cp	18,0 – 16,0
M32x1,5	11	bg 232PA21 HTS cp	21,0 – 19,0
M32x1,5	11	bg 232PA HTS cp	23,0 – 21,0

Co oferuje system CLEAN Plus?

System CLEAN Plus jest dostępny w rozmiarach od M8 do M63 i jest przeznaczony do kabli o średnicy od 4 mm do 55 mm.
Ta koncepcja może osiągnąć wartości odciążenia znacznie przekraczające wymagania normy UE 62444. Uszczelnienie o dużej powierzchni i delikatne działanie uszczelniające zapewniają wysoki stopień ochrony IP 66, IP 68 (do 15 barów) i IP 69, jednocześnie zapobiegając kablowi pochewka przed uszkodzeniem.

Oferujemy dostawę specjalistycznych dławnic dedykowanych dla przemysłu spożywczego, które charakteryzują się wysoką jakością i niezawodnością. Nasze dławnice są doskonałym rozwiązaniem dla przedsiębiorstw z branży spożywczej, które szukają sprzętu o najwyższej jakości.

Dławiki Pflitsch CLEAN Plus są doskonałą alternatywą dla produktów LAPP KABEL SKINTOP® HYGIENIC SC, takich jak np. 53105300, 53105301, 53105302, 53105303, 53105314, 53105315, o czym przekonało się już wielu klientów.

Dla branży spożywczej oferujemy także wysokiej jakości siatkowe koryta kablowe.
