Opis
Dławnice kablowe firmy BOPLA
Firma BOPLA, mająca siedzibę w miejscowości Bünde we wschodniej Westfalii, jest jednym z kluczowych graczy w branży obudów. Oferujemy ponad 25 000 produktów przeznaczonych dla komponentów elektronicznych. Projektujemy i produkuje obudowy oraz klawiatury membranowe od ponad 50 lat. Od 1977 roku jesteśmy częścią międzynarodowej grupy firm Phoenix Mecano AG, której centrala mieści się w Szwajcarii. Jesteśmy obecni na rynkach globalnych jako część grupy Phoenix Mecano AG. Oprócz obudów elektronicznych, BOPLA oferuje różnorodne rozwiązania do instalacji i ochrony kabli, w tym:
- Elementy regulujące ciśnienie
- Przepusty kablowe wykonane z poliamidu lub mosiądzu
- Przepusty kablowe EMC i EX
- Uchwyty
- Utrzymywacze szyn DIN
- Uchwyty ścienne
- Utrzymywacze obudów
- Nóżki obudów
- Komory na baterie
- Materiały mocujące
Nasza oferta jest kompleksowa i obejmuje różnorodne produkty, które znajdują zastosowanie w różnych branżach i aplikacjach. Zapewniamy rozwiązania związane z instalacją, ochroną i utrzymaniem komponentów elektronicznych oraz kabli. Unikamy strony biernej i staramy się używać słów łączących, aby wyrazić naszą aktywność i zaangażowanie.

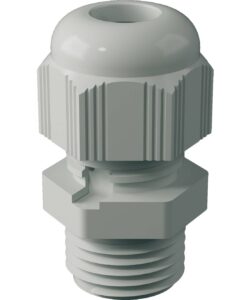

Dławnice kablowe BOPLA kompensacyjne MBF

Model |
Nr zamówienia |
IP |
Kolor |
Notatka |
DAE-MBF 12 |
12004100 |
66, 67 |
Jasnoszary |
M12 x 1,5; średnica kabla 4-7 mm |
DAE-MBF 16 |
12004200 |
66, 67 |
Jasnoszary |
M16 x 1,5; średnica kabla 4-7 mm |
DAE-MBF 20 |
12004300 |
66, 67 |
Jasnoszary |
M20 x 1.5; średnica kabla 6-11 mm |

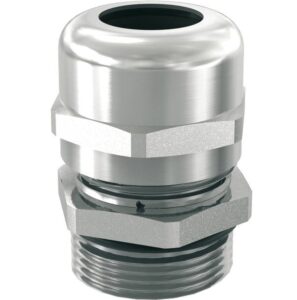

Wyrównywacz ciśnienia MSBF, mosiądz niklowany, IP 66/67

Model |
Order no. |
IP |
Note |
DAE-MSBF 12 |
13004100 |
66, 67 |
M12 x 1,5; cable diameter 4-7 mm |
DAE-MSBF 16-1 |
13004200 |
66, 67 |
M16 x 1,5; cable diameter 4-7 mm |
DAE-MSBF 16-2 |
13004250 |
66, 67 |
M16 x 1.5; cable diameter 5-9 mm |
DAE-MSBF 20 |
13004300 |
66, 67 |
M20 x 1.5; cable diameter 6-11 mm |

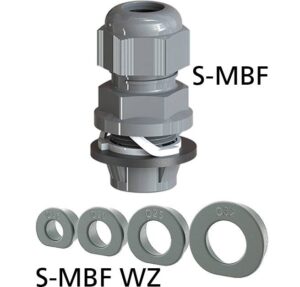

Wtykowa nakrętka kablowa, poliamidowa w kolorze jasnoszarym, stopień ochrony IP 66/68

Model |
Nr zamówienia |
IP |
Uwagi |
S-MBF 16 |
12003200 |
66, 68 |
Średnica otworu wiertła Ø 16.3; średnica kabla 5-10 mm |
S-MBF 20 |
12003300 |
66, 68 |
Średnica otworu wiertła Ø 20.3; średnica kabla 6-12 mm |
S-MBF 25 |
12003400 |
66, 68 |
Średnica otworu wiertła Ø 25.3; średnica kabla 11-17 mm |
S-MBF 32 |
12003500 |
66, 68 |
Średnica otworu wiertła Ø 32.3; średnica kabla 15-21 mm |
S-MBF WZ16 |
12003201 |
|
Narzędzie do demontażu dla S-MBF 16 |
S-MBF WZ20 |
12003301 |
|
Narzędzie do demontażu dla S-MBF 20 |
S-MBF WZ25 |
12003401 |
|
Narzędzie do demontażu dla S-MBF 25 |
S-MBF WZ32 |
12003501 |
|
Narzędzie do demontażu dla S-MBF 32 |
Dławnice kablowe BOPLA metryczne MBF, poliamidowe, w kolorze jasnoszarym, stopień ochrony IP 68 (5 bar, 30 min)

Model |
Nr zamówienia |
IP |
Uwagi |
MBF 12-7035 |
12002100 |
68 |
M12 x 1.5; średnica kabla 3-6 mm |
MBF 16-7035 |
12002200 |
68 |
M16 x 1.5; średnica kabla 5-10 mm |
MBF 20-7035 |
12002300 |
68 |
M20 x 1.5; średnica kabla 8-13 mm |
MBF 25-7035 |
12002400 |
68 |
M25 x 1.5; średnica kabla 11-17 mm |
MBF 32-7035 |
12002500 |
68 |
M32 x 1.5; średnica kabla 15-21 mm |
MBF 40-7035 |
12002600 |
68 |
M40 x 1.5; średnica kabla 19-28 mm |

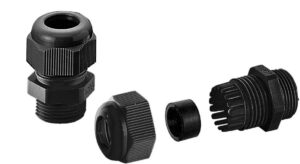

Dławnice kablowe BOPLA metryczne MBF, poliamidowe, czarne, stopień ochrony IP 68 (5 bar, 30 min)

Model |
Nr zamówienia |
IP |
Uwagi |
MBF 12-9005 |
12002101 |
68 |
M12 x 1.5; średnica kabla 3-6 mm |
MBF 16-9005 |
12002204 |
68 |
M16 x 1.5; średnica kabla 5-10 mm |
MBF 20-9005 |
12002301 |
68 |
M20 x 1.5; średnica kabla 8-13 mm |
MBF 25-9005 |
12002402 |
68 |
M25 x 1.5; średnica kabla 11-17 mm |
MBF 32-9005 |
12002501 |
68 |
M32 x 1.5; średnica kabla 15-21 mm |
MBF 40-9005 |
12002601 |
68 |
M40 x 1.5; średnica kabla 19-28 mm |
Dławnice kablowe BOPLA metryczne z ochroną przed wyginaniem MBFK, poliamidowe, w kolorze jasnoszarym, stopień ochrony IP 68 (5 bar, 30 min)

Model |
Nr zamówienia |
IP |
Uwagi |
MBFK 12-7035 |
12002103 |
68 |
M12 x 1.5; średnica kabla 3-6.5 mm |
MBFK 16-7035 |
12002210 |
68 |
M16 x 1.5; średnica kabla 5-10 mm |
MBFK 20-1-7035 |
12002303 |
68 |
M20 x 1.5; średnica kabla 6-12 mm |
MBFK 20-2-7035 |
12002306 |
68 |
M20 x 1.5; średnica kabla 10-14 mm |
MBFK 25-7035 |
12002401 |
68 |
M25 x 1.5; średnica kabla 13-18 mm |

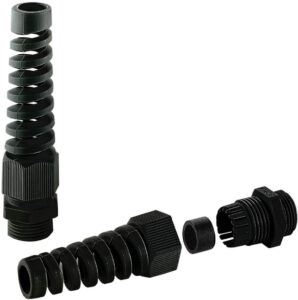

Dławiki metryczne z ochroną przed wyginaniem MBFK, poliamidowe, w kolorze czarnym, stopień ochrony IP 68 (5 bar, 30 min)

Model |
Nr zamówienia |
IP |
Uwagi |
MBFK 12-9005 |
12002104 |
68 |
M12 x 1.5; średnica kabla 3-6.5 mm |
MBFK 16-9005 |
12002212 |
68 |
M16 x 1.5; średnica kabla 5-10 mm |
MBFK 20-1-9005 |
12002307 |
68 |
M20 x 1.5; średnica kabla 6-12 mm |

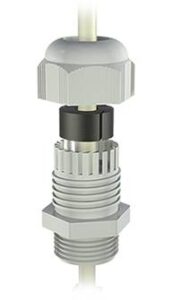

Dławnice kablowe BOPLA z wkładką uszczelniającą z wycięciami, poliamidowe, w kolorze jasnoszarym, stopień ochrony IP 66/68

Model |
Nr zamówienia |
IP |
Uwagi |
MBF 20-RJ45 |
12002418 |
69 |
Maks. średnica złącza ø 14.5 mm, średnica kabla ø 3-6 mm |
MBF 25C-USB |
12002414 |
69 |
Maks. średnica złącza ø 17.0 mm, średnica kabla ø 3-8 mm |
MBF 25-USB |
12002404 |
69 |
Maks. średnica złącza ø 18.5 mm, średnica kabla ø 3-8 mm |
Uwagi: Z wkładką uszczelniającą z wycięciami do montażu kabli z złączem.

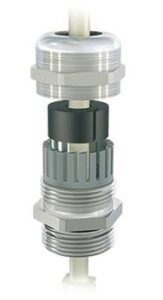

Dławnice z wkładką uszczelniającą z wycięciami, mosiężne z niklowaniem, stopień ochrony IP 66/68

Model |
Nr zamówienia |
IP |
Uwagi |
MSBF 32-USB |
13002504 |
69 |
Maks. średnica złącza ø 18.5 mm, średnica kabla ø 3-8 mm |

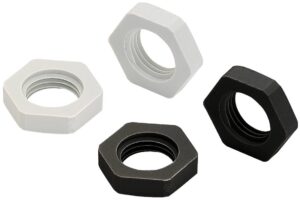

Nakrętki przeciwwkrętne metryczne MGM, poliamidowe

Model |
Nr zamówienia |
Kolor |
Uwagi |
MGM 6-7035 |
52090000 |
Jasnoszary |
M6 x 0,75 |
MGM 12 |
52090100 |
Jasnoszary |
M12 x 1.5 |
MGM 16 |
52090200 |
Jasnoszary |
M16 x 1.5 |
MGM 20 |
52090300 |
Jasnoszary |
M20 x 1.5 |
MGM 25 |
52090400 |
Jasnoszary |
M25 x 1.5 |
MGM 32 |
52090500 |
Jasnoszary |
M32 x 1.5 |
MGM 40 |
52090600 |
Jasnoszary |
M40 x 1.5 |
MGM 6-9005 |
52090001 |
Czarny |
M6 x 0,75 |
MGM 12-9005 |
52090101 |
Czarny |
M12 x 1.5 |
MGM 16-9005 |
52090201 |
Czarny |
M16 x 1.5 |
MGM 20-9005 |
52090301 |
Czarny |
M20 x 1.5 |
MGM 25-9005 |
52090401 |
Czarny |
M25 x 1.5 |
MGM 32-9005 |
52090501 |
Czarny |
M32 x 1.5 |
MGM 40-9005 |
52090601 |
Czarny |
M40 x 1.5 |

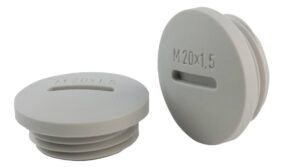

Zaślepki kablowe MBL z pierścieniem uszczelniającym, stopień ochrony IP 65, poliamidowe, w kolorze jasnoszarym

Model |
Nr zamówienia |
Kolor |
Uwagi |
MBL 12 |
52011120 |
Jasnoszary |
M12 x 1.5 |
MBL 16 |
52011220 |
Jasnoszary |
M16 x 1.5 |
MBL 20 |
52011320 |
Jasnoszary |
M20 x 1.5 |
MBL 25 |
52011420 |
Jasnoszary |
M25 x 1.5 |
MBL 32 |
52011520 |
Jasnoszary |
M32 x 1.5 |
MBL 40 |
52011620 |
Jasnoszary |
M40 x 1.5 |

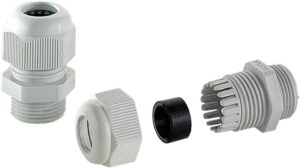

Dławnice kablowe BOPLA Pg BF, poliamidowe, kolor jasnoszary, stopień ochrony IP 68 (5 bar, 30 min)

Model |
Nr zamówienia |
IP |
Uwagi |
BF 7 |
10000100 |
68 |
Pg 7; średnica kabla 3-6.5 mm |
BF 9 |
10000200 |
68 |
Pg 9; średnica kabla 4-8 mm |
BF 11 |
10000300 |
68 |
Pg 11; średnica kabla 5-10 mm |
BF 13 |
10000400 |
68 |
Pg 13.5; średnica kabla 6-12 mm |
BF 16 |
10000500 |
68 |
Pg 16; średnica kabla 10-14 mm |
BF 21 |
10000600 |
68 |
Pg 21; średnica kabla 13-18 mm |
BF 29 |
10000700 |
68 |
Pg 29; średnica kabla 18-25 mm |
BF 36 |
10000800* |
68 |
Pg 36; średnica kabla 22-32 mm |

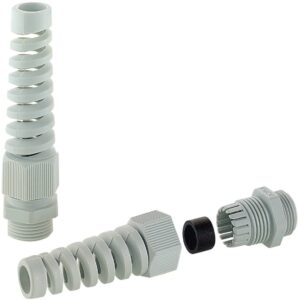

Dławnice Pg z ochroną przed zginaniem BFK, poliamidowe, kolor jasnoszary, stopień ochrony IP 68 (5 bar, 30 min)

Model |
Nr zamówienia |
IP |
Uwagi |
BFK 7 |
10001100 |
68 |
Pg 7; średnica kabla 3-6.5 mm |
BFK 9 |
10001200 |
68 |
Pg 9; średnica kabla 4-8 mm |
BFK 11 |
10001300 |
68 |
Pg 11; średnica kabla 5-10 mm |
BFK 13 |
10001400 |
68 |
Pg 13.5; średnica kabla 6-12 mm |
BFK 16 |
10001500 |
68 |
Pg 16; średnica kabla 10-14 mm |
BFK 21 |
10001600 |
68 |
Pg 21; średnica kabla 13-18 mm |

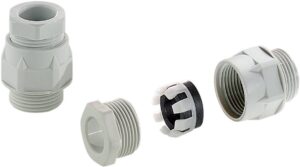

Przepusty kablowe Pg POZ, poliamidowe, kolor jasnoszary, stopień ochrony IP 65
Model |
Nr zamówienia |
IP |
Uwagi |
POZ 7 |
12051809 |
65 |
Pg 7; średnica kabla 4-6 mm |
POZ 9 |
12051909 |
65 |
Pg 9; średnica kabla 6-8 mm |
POZ 11 |
12052009 |
65 |
Pg 11; średnica kabla 8-10 mm |
POZ 13 |
12052109 |
65 |
Pg 13.5; średnica kabla 10-12 mm |
POZ 16 |
12052209 |
65 |
Pg 16; średnica kabla 12-14 mm |

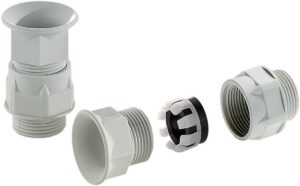

Przepusty kablowe Pg z ochroną przed zginaniem POZB, poliamidowe, kolor jasnoszary, stopień ochrony IP 65

Model |
Nr zamówienia |
IP |
Uwagi |
POZB 7 |
12052609 |
65 |
Pg 7; średnica kabla 4-6 mm |
POZB 9 |
12052709 |
65 |
Pg 9; średnica kabla 6-8 mm |
POZB 11 |
12052809 |
65 |
Pg 11; średnica kabla 8-10 mm |
POZB 13 |
12052909 |
65 |
Pg 13.5; średnica kabla 10-12 mm |
Nakrętki kablowe Pg GM, poliamidowe, kolor jasnoszary
Model |
Nr zamówienia |
Uwagi |
GM 7 |
52080100 |
Pg 7 |
GM 9 |
52080200 |
Pg 9 |
GM 11 |
52080300 |
Pg 11 |
GM 13 |
52080400 |
Pg 13.5 |
GM 16 |
52080500 |
Pg 16 |
GM 21 |
52080600 |
Pg 21 |
GM 29 |
52080700 |
Pg 29 |
GM 36 |
52080800 |
Pg 36 |

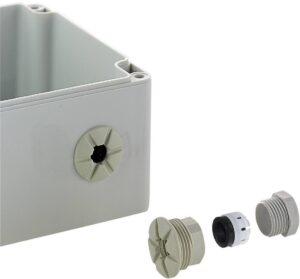

Nakrętki kablowe Pg MZI, poliamidowe, kolor jasnoszary, płaski kształt do montażu wewnętrznego, stopień ochrony IP 65
Model |
Nr zamówienia |
IP |
Uwagi |
MZI 9 |
12060200 |
65 |
Pg 13.5; średnica kabla 6-8 mm |

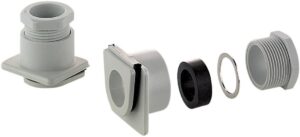

Wtyczkowe nakrętki kablowe Pg PST, poliamidowe, kolor jasnoszary, stopień ochrony IP 65
Model |
Nr zamówienia |
IP |
Uwagi |
PST 13 IP |
12060600 |
65 |
Pg 13.5; średnica kabla 10-12 mm |
PST 16 IP |
12060700 |
65 |
Pg 16; średnica kabla 12-14 mm |

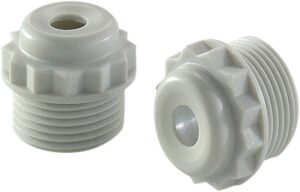

Zwrotne nakrętki kablowe Pg WN, polietylenowe, kolor jasnoszary
Model |
Nr zamówienia |
Uwagi |
WN 9 |
52020100 |
Pg 9 |
WN 11 |
52020200 |
Pg 11 |
WN 13 |
52020300 |
Pg 13.5 |
WN 16 |
52020400 |
Pg 16 |
WN 21 |
52020500* |
Pg 21 |
WN 29 |
52020600* |
Pg 29 |
Uwaga:
- Maksymalny stopień ochrony IP 54 przy prawidłowym montażu.
- Wersje metryczne dostępne na życzenie.

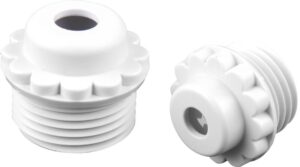

Zwrotne nakrętki kablowe metryczne MWN, polietylenowe, kolor jasnoszary
Model |
Nr zamówienia |
Uwagi |
MWN 12 |
52060100 |
M12 x 1,5 |
MWN 16 |
52060200 |
M16 x 1.5 |
MWN 20 |
52060300 |
M20 x 1.5 |
MWN 25 |
52060400* |
M25 x 1.5 |
MWN 32 |
52060500* |
M32 x 1.5 |
MWN 40 |
52060600* |
M40 x 1.5 |
Wtyki kablowe Pg BL, stopień ochrony IP 54, poliamidowe, kolor jasnoszary
Model |
Nr zamówienia |
Uwagi |
BL 7 |
52010000 |
Pg 7 |
BL 9 |
52010100 |
Pg 9 |
BL 11 |
52010200 |
Pg 11 |
BL 13 |
52010300 |
Pg 13.5 |
BL 16 |
52010400 |
Pg 16 |
BL 21 |
52010500 |
Pg 21 |
BL 29 |
52010600 |
Pg 29 |
BL 36 |
52010700* |
Pg 36 |
Uwagi:
- Aby zwiększyć stopień ochrony do IP 65, należy zamontować pierścień uszczelniający DR na gwincie połączeniowym.

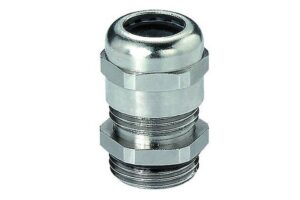

Wtyki kablowe metryczne EMC MEMV, mosiądz, niklowane, stopień ochrony IP 68 (5 bar, 30 min)

Model |
Nr zamówienia |
IP |
Uwagi |
MEMV 16 |
12102200* |
68 |
M16 x 1.5; średnica kabla 5-9 mm |
MEMV 20 |
12102300* |
68 |
M20 x 1.5; średnica kabla 9-13 mm |
MEMV 25 |
12102400* |
68 |
M25 x 1.5; średnica kabla 11-16 mm |
MEMV 32 |
12102500* |
68 |
M32 x 1.5; średnica kabla 14-21 mm |
MEMV 40 |
12102600 |
68 |
M40 x 1.5; średnica kabla 19-27 mm |

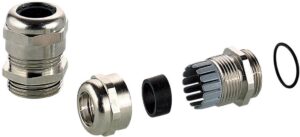

Wtyki kablowe metryczne MSBF, mosiądz, niklowane, stopień ochrony IP 68 (5 bar, 30 min)

Model |
Nr zamówienia |
IP |
Uwagi |
MSBF 12 |
13002100 |
68 |
M12 x 1.5; średnica kabla 3-6 mm |
MSBF 16 |
13002200 |
68 |
M16 x 1.5; średnica kabla 5-9 mm |
MSBF 20 |
13002300 |
68 |
M20 x 1.5; średnica kabla 9-13 mm |
MSBF 25 |
13002400 |
68 |
M25 x 1.5; średnica kabla 11-16 mm |
MSBF 32 |
13002500 |
68 |
M32 x 1.5; średnica kabla 14-21 mm |
MSBF 40 |
13002600* |
68 |
M40 x 1.5; średnica kabla 19-27 mm |
Nakrętki przeciwdziałające metryczne MGMS, mosiądz, niklowane

Model |
Nr zamówienia |
Uwagi |
MGMS 12 |
13160100 |
M12 x 1.5 |
MGMS 16 |
13160200 |
M16 x 1.5 |
MGMS 20 |
13160300 |
M20 x 1.5 |
MGMS 25 |
13160400 |
M25 x 1.5 |
MGMS 32 |
13160500 |
M32 x 1.5 |
MGMS 40 |
13160600 |
M40 x 1.5 |

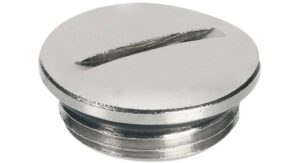

Wtyki przepychowe metryczne MBL..MS, mosiądz, niklowane
Model |
Nr zamówienia |
IP |
Uwagi |
MBL 12 MS |
52015100 |
68 |
M12 x 1.5 |
MBL-EX 16 MS |
52015200 |
68 |
M16 x 1.5 |
MBL-EX 20 MS |
52015300 |
68 |
M20 x 1.5 |
MBL 25 MS |
52015400 |
68 |
M25 x 1.5 |
MBL 32 MS |
52015500 |
68 |
M32 x 1.5 |
MBL 40 MS |
52015600 |
68 |
M40 x 1.5 |

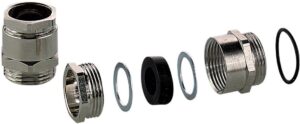

Wtyki kablowe Pg MSS, mosiądz, niklowane, stopień ochrony IP 54

Model |
Nr zamówienia |
IP |
Uwagi |
MSS 7 |
13020100* |
54 |
Pg 7; średnica kabla 4-6 mm |
MSS 9 |
13020200* |
54 |
Pg 9; średnica kabla 6-8 mm |
MSS 11 |
13020300* |
54 |
Pg 11; średnica kabla 8-10 mm |
MSS 13 |
13020400* |
54 |
Pg 13.5; średnica kabla 10-12 mm |
MSS 16 |
13020500* |
54 |
Pg 16; średnica kabla 12-14 mm |
MSS 21 |
13020600* |
54 |
Pg 21; średnica kabla 15-17 mm |

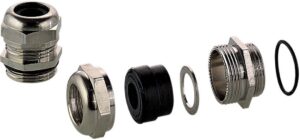

Wtyki kablowe Pg MSD, mosiądz, niklowane, stopień ochrony IP 65
Model |
Nr zamówienia |
IP |
Uwagi |
MSD 7 |
13040100 |
65 |
Pg 7; średnica kabla 4-6.5 mm |
MSD 9 |
13040200 |
65 |
Pg 9; średnica kabla 5-10 mm |
MSD 11 |
13040300 |
65 |
Pg 11; średnica kabla 7-11.5 mm |
MSD 13 |
13040400 |
65 |
Pg 13; średnica kabla 8-15 mm |
MSD 16 |
13040500 |
65 |
Pg 16; średnica kabla 8-15 mm |

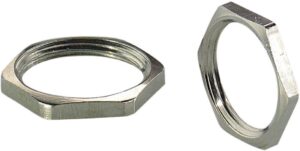

Nakrętki przeciwdziałające Pg GMS, mosiądz, niklowane

Model |
Nr zamówienia |
Uwagi |
GMS 7 |
13150100 |
Pg 7 |
GMS 9 |
13150200 |
Pg 9 |
GMS 11 |
13150300 |
Pg 11 |
GMS 13 |
13150400 |
Pg 13.5 |
GMS 16 |
13150500 |
Pg 16 |
GMS 21 |
13150600 |
Pg 21 |
GMS 29 |
13150700 |
Pg 29 |
GMS 36 |
13150800 |
Pg 36 |
Uszczelki metryczne MDR, polietylen
Model |
Nr zamówienia |
Uwagi |
MDR 12 |
52050100 |
Do M12 x 1.5 |
MDR 16 |
52050200 |
Do M16 x 1.5 |
MDR 20 |
52050300 |
Do M20 x 1.5 |
MDR 25 |
52050400 |
Do M25 x 1.5 |
MDR 32 |
52050500 |
Do M32 x 1.5 |
MDR 40 |
52050600 |
Do M40 x 1.5 |

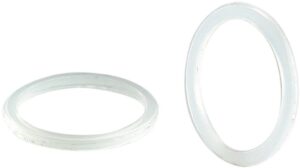

Uszczelki metryczne Pg DR, polietylen

Model |
Nr zamówienia |
Uwagi |
DR 7 |
52030000 |
Do Pg 7 |
DR 9 |
52030100 |
Do Pg 9 |
DR 11 |
52030200 |
Do Pg 11 |
DR 13 |
52030300 |
Do Pg 13.5 |
DR 16 |
52030400 |
Do Pg 16 |
DR 21 |
52030500 |
Do Pg 21 |
DR 29 |
52030600 |
Do Pg 29 |
DR 36 |
52030700 |
Do Pg 36 |

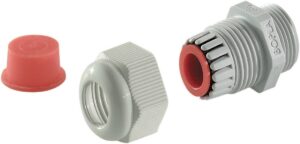

Wkładki zamykające VS BF, polietylen, czerwone

Model |
Nr zamówienia |
Uwagi |
VS BF 7 |
10000110 |
Do BF 7 / MBF 12 |
VS BF 9 |
10000210 |
Do BF 9 / MBF 16 |
VS BF 11 |
10000310 |
Do BF 11 |
VS BF 13 |
10000410 |
Do BF 13 / MBF 20 |
VS BF 16 |
10000510 |
Do BF 16 |
VS BF 21 |
10000610 |
Do BF 21 / MBF 25 |
VS BF 29 |
10000710 |
Do BF 29 |
VS BF 32 |
10000715* |
Do MBF 32 |
VS BF 36 |
10000810 |
Do BF 36 |
VS BF 40 |
10000815* |
Do MBF 40 |

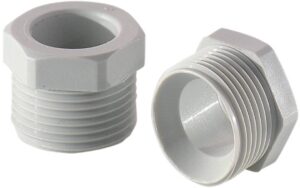

Śruby dociskowe DZP, poliamid, jasnoszary, do półkolan kablowych

Model |
Nr zamówienia |
IP |
Uwagi |
DZP 7 |
12091129 |
65 |
Pg 7 |
DZP 9 |
12091229 |
65 |
Pg 9 |
DZP 11 |
12091329 |
65 |
Pg 11 |
DZP 13 |
12091429 |
65 |
Pg 13.5 |
DZP 16 |
12091529 |
65 |
Pg 16 |

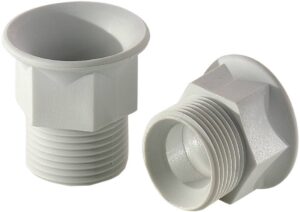

Śruby dociskowe z ochroną przed zagięciami TZP, poliamid, jasnoszary, do półkolan kablowych

Model |
Nr zamówienia |
IP |
Uwagi |
TZP 7 |
12091139* |
65 |
Pg 7 |
TZP 9 |
12091239* |
65 |
Pg 9 |
TZP 11 |
12091339* |
65 |
Pg 11 |
TZP 13 |
12091439* |
65 |
Pg 13.5 |
TZP 16 |
12091539* |
65 |
Pg 16 |
TZP 21 |
12091639* |
65 |
Pg 21 |
TZP 29 |
12091739* |
65 |
Pg 29 |
Notes: Tylko do użytku z klatką zaciskową KK i uszczelką gumową GD.

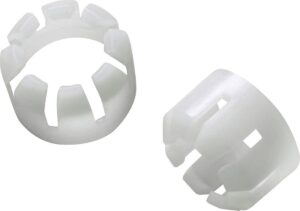

Klatki zaciskowe KK, Hostaform, dla optymalnego odciążenia półkolan kablowych

Model |
Nr zamówienia |
Uwagi |
KK 7 |
52040039 |
Do Pg 7 |
KK 9 |
52040139 |
Do Pg 9 |
KK 11 |
52040219 |
Do Pg 11 |
KK 13 |
52040319 |
Do Pg 13.5 |
KK 16 |
52040449 |
Do Pg 16 |
Notes: Do użytku w połączeniu z uszczelkami (GD), śrubami dociskowymi (DZP) lub śrubami dociskowymi z ochroną przed zagięciami (TZP).

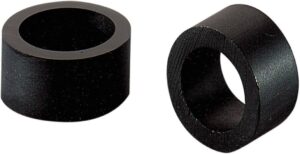

Uszczelki gumowe GD, nitryl-butadien, do klatek zaciskowych KK

Model |
Nr zamówienia |
Uwagi |
GD 7 |
52040029 |
Do Pg 7 |
GD 9 |
52040119 |
Do Pg 9 |
GD 11 |
52040229 |
Do Pg 11 |
GD 13 |
52040329 |
Do Pg 13.5 |
GD 16 |
52040429 |
Do Pg 16 |
Uwagi: Uszczelka nitrylowa do klatki zaciskowej KK, zapewniająca pewien stopień ochrony IP dla półkolan kablowych.
