Modułowa obudowa do panelu Bocard

Modułowa obudowa BOPLA Bocard

Kategoria: Tagi: , , , , , , , , , , , ,

Opis

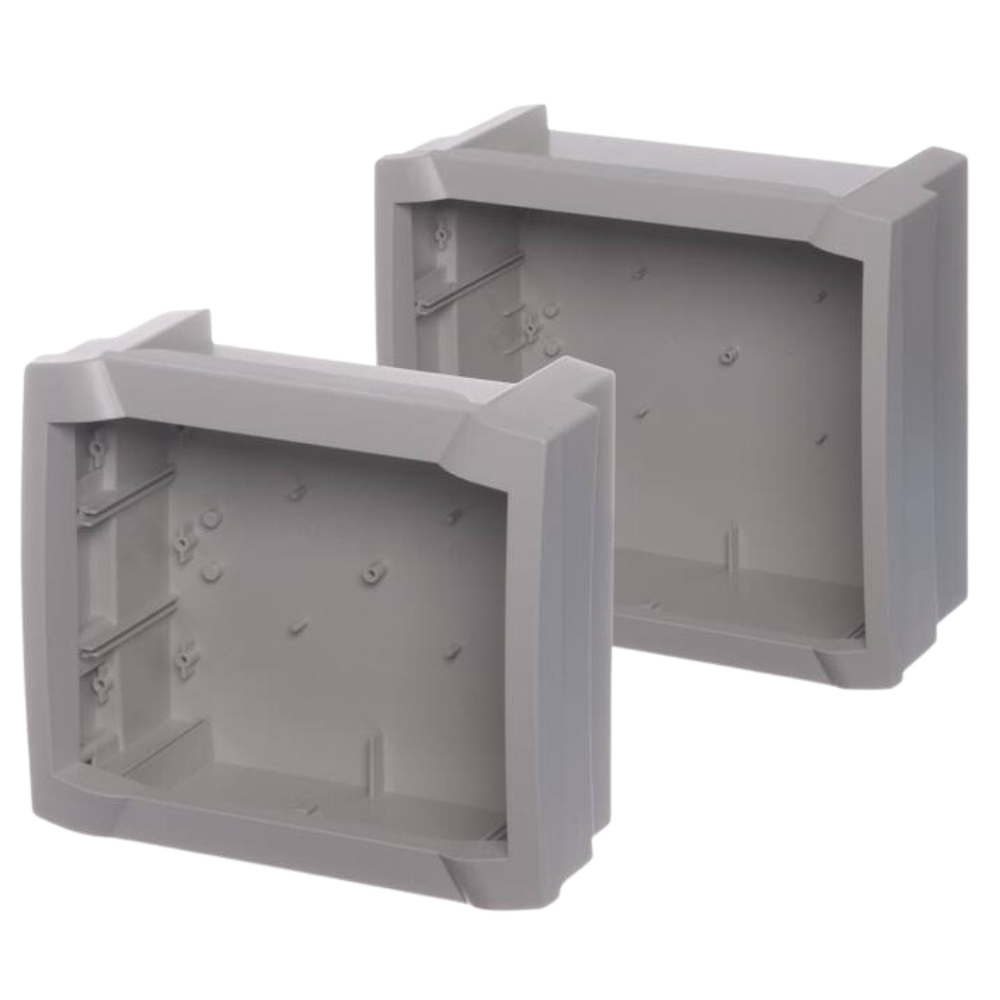

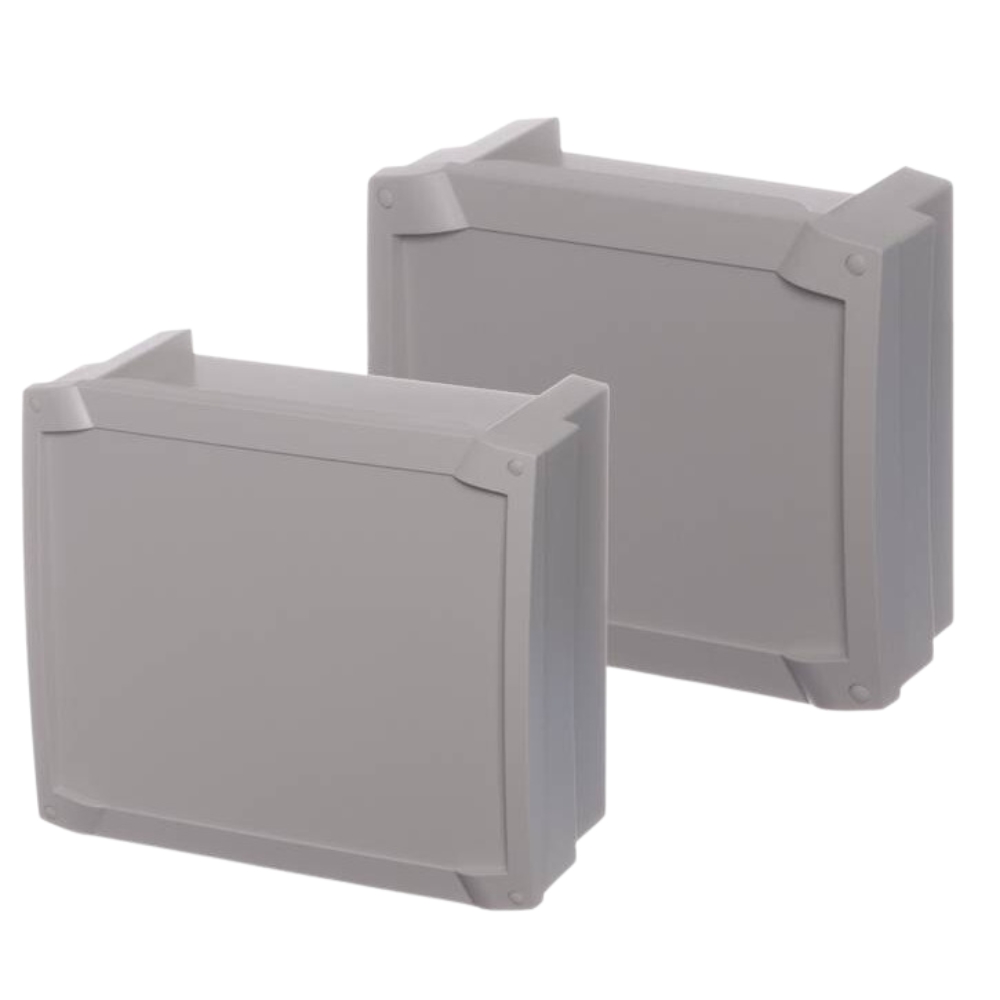

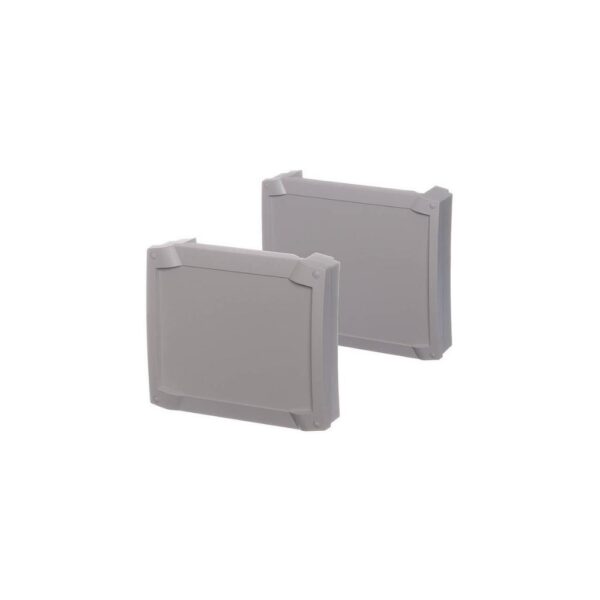

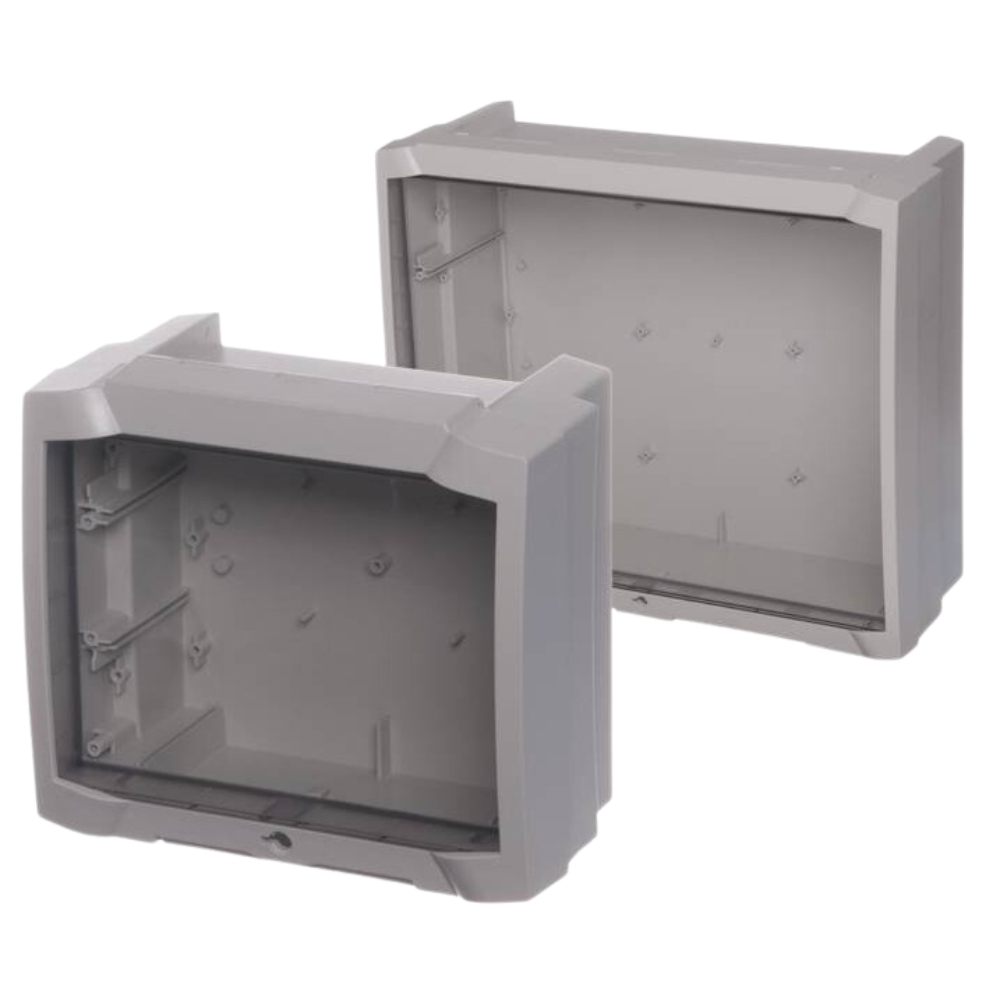

Modułowa obudowa do panelu Bocard od BOPLA dostosowuje się optymalnie, aby spełnić prawie wszystkie wymagania.bocard

Modułowa obudowa BOPLA Bocard dostępna jest w wielu różnych wersjach. Dostępna jest zarówno pokrywa przezroczysta, jak i pokrywa membranowa z zagłębioną powierzchnią klawiatury membranowej. Jako materiał panelu przedniego możesz wybrać aluminium lub tworzywo sztuczne. Dzięki obrotowemu uchwytowi (do przenoszenia lub używania jako smyczek) obudowa Bocard nadaje się do użytku na konsoli. Obudowę z obrotowym mocowaniem można również przymocować do ściany.  Bardzo często obudowa jest używana w przemyśle rolniczym i spożywczym.

Modułowa obudowa BOPLA Bocard zapewnia:

  • 5 dostępnych rozmiarów – różnorodność wyboru umożliwia dopasowanie obudowy do potrzeb Twojego projektu.
  • 2 wysokości – elastyczność w doborze wysokości dla większych lub mniejszych komponentów.
  • UL 94 V0 na życzenie – zapewnia bezpieczeństwo, zgodność z normami trudnopalności.
  • 6 różnych frontów – możliwość wyboru spośród wielu opcji w zależności od aplikacji.
  • Opcjonalna komora zaciskowa – umożliwia elastyczne pozycjonowanie oraz oddzielanie części.
  • Bogaty wybór akcesoriów – wszechstronne możliwości rozbudowy i dostosowania obudowy do indywidualnych potrzeb.

Specyfikacja Techniczna:

  • Kolor: Grafitowy szary (podobny do RAL 7024), jasny szary (podobny do RAL 7035); dostępne kolory specjalne na życzenie.
  • Klasa ochrony: W zależności od modelu, do IP66 / IP68 (1,2 m – 2 h) zgodnie z DIN EN 60529.
  • Ochrona NEMA: Do NEMA 3 / NEMA 250-2018, w zależności od modelu.
  • Materiał obudowy: ABS, PC; uszczelka: CR; dostępne na zamówienie typy zgodne z UL 94 V0.
  • Uszczelka: CR lub PU, piankowa.

Wybierz Swój Produkt:



Modułowe obudowy BOPLA Bocard zapewniają pełną elastyczność i wszechstronność w projektowaniu systemów przemysłowych. Wybierz model, który najlepiej odpowiada Twoim wymaganiom, i skorzystaj z szerokiej gamy dostępnych akcesoriów, aby zoptymalizować swoje rozwiązanie.

Pełna oferta obudów Bocard:

Model obudowy Numer zamówienia Długość (A) (mm) Szerokość (B) (mm) Wysokość (C) (mm) Kolor
Wysoka obudowa z przezroczystą pokrywą na zawiasach, bez komory zaciskowej, IP 66 / IP 68
BCD 165 Set 01-7035 20173501.S 199 179 106.5 Jasnoszary
BCD 205 Set 01-7035 20213501.S 229 204 116 Jasnoszary
BCD 255 Set 01-7035 20263501.S 264 234 141 Jasnoszary
BCD 315 Set 01-7035 20323501.S 324 289 145.2 Jasnoszary
BCD 405 Set 01-7035 20413501.S 404 344 160.5 Jasnoszary
BCD 165 Set 01-7024 20172401.S 199 179 106.5 Grafitowy szary
BCD 205 Set 01-7024 20212401.S 229 204 116 Grafitowy szary
BCD 255 Set 01-7024 20262401.S 264 234 141 Grafitowy szary
BCD 315 Set 01-7024 20322401.S 324 289 145.2 Grafitowy szary
BCD 405 Set 01-7024 20412401.S 404 344 160.5 Grafitowy szary
Płaska obudowa z przezroczystą pokrywą na zawiasach, bez komory zaciskowej, IP 66 / IP 68
BCD 165 Set 02-7035 20173502.S 199 179 71.5 Jasnoszary
BCD 205 Set 02-7035 20213502.S 229 204 76 Jasnoszary
BCD 255 Set 02-7035 20263502.S 264 234 86 Jasnoszary
BCD 315 Set 02-7035 20323502.S 324 289 111.2 Jasnoszary
BCD 405 Set 02-7035 20413502.S 404 344 112 Jasnoszary
BCD 165 Set 02-7024 20172402.S 199 179 71.5 Grafitowy szary
BCD 205 Set 02-7024 20212402.S 229 204 76 Grafitowy szary
BCD 255 Set 02-7024 20262402.S 264 234 86 Grafitowy szary
BCD 315 Set 02-7024 20322402.S 324 289 111.2 Grafitowy szary
BCD 405 Set 02-7024 20412402.S 404 344 112 Grafitowy szary
Wysoka obudowa z przezroczystą pokrywą na zawiasach, z komorą zaciskową, IP 66 / IP 68
BCD 165 Set 03-7035 20173503.S 199 179 106.5 Jasnoszary
BCD 205 Set 03-7035 20213503.S 229 204 116 Jasnoszary
BCD 255 Set 03-7035 20263503.S 264 234 141 Jasnoszary
BCD 315 Set 03-7035 20323503.S 324 289 145.2 Jasnoszary
BCD 405 Set 03-7035 20413503.S 404 344 160.5 Jasnoszary
BCD 165 Set 03-7024 20172403.S 199 179 106.5 Grafitowy szary
BCD 205 Set 03-7024 20212403.S 229 204 116 Grafitowy szary
BCD 255 Set 03-7024 20262403.S 264 234 141 Grafitowy szary
BCD 315 Set 03-7024 20322403.S 324 289 145.2 Grafitowy szary
BCD 405 Set 03-7024 20412403.S 404 344 160.5 Grafitowy szary
Płaska obudowa z przezroczystą pokrywą na zawiasach, z komorą zaciskową, IP 66 / IP 68
BCD 165 Set 04-7035 20173504.S 199 179 71.5 Jasnoszary
BCD 205 Set 04-7035 20213504.S 229 204 76 Jasnoszary
BCD 255 Set 04-7035 20263504.S 264 234 86 Jasnoszary
BCD 315 Set 04-7035 20323504.S 324 289 111.2 Jasnoszary
BCD 405 Set 04-7035 20413504.S 404 344 112 Jasnoszary
BCD 165 Set 04-7024 20172404.S 199 179 71.5 Grafitowy szary
BCD 205 Set 04-7024 20212404.S 229 204 76 Grafitowy szary
BCD 255 Set 04-7024 20262404.S 264 234 86 Grafitowy szary
BCD 315 Set 04-7024 20322404.S 324 289 111.2 Grafitowy szary
BCD 405 Set 04-7024 20412404.S 404 344 112 Grafitowy szary
Wysoka obudowa z otwartą ramką przednią, bez komory zaciskowej, IP 40
BCD 160 Set 07-7035 20163507 199 178 89 Jasnoszary
BCD 200 Set 07-7035 20203507 229 203 99 Jasnoszary
BCD 250 Set 07-7035 20253507 264 233 124 Jasnoszary
BCD 160 Set 07-7024 20162407 199 178 89 Grafitowy szary
BCD 200 Set 07-7024 20202407 229 203 99 Grafitowy szary
BCD 250 Set 07-7024 20252407 264 233 124 Grafitowy szary
Płaska obudowa z otwartą ramką przednią, bez komory zaciskowej, IP 40
BCD 160 Set 08-7035 20163508 199 178 54 Jasnoszary
BCD 200 Set 08-7035 20203508 229 203 59 Jasnoszary
BCD 250 Set 08-7035 20253508 264 233 69 Jasnoszary
BCD 160 Set 08-7024 20162408 199 178 54 Grafitowy szary
BCD 200 Set 08-7024 20202408 229 203 59 Grafitowy szary
BCD 250 Set 08-7024 20252408 264 233 69 Grafitowy szary
Wysoka obudowa z otwartą ramką przednią, z pokrywą komory zaciskowej, IP 40
BCD 160 Set 09-7035 20163509 199 178 89 Jasnoszary
BCD 200 Set 09-7035 20203509 229 203 99 Jasnoszary
BCD 250 Set 09-7035 20253509 264 233 124 Jasnoszary
Wysoka obudowa z membranową pokrywą, IP 65
BCD 160 Set 20163511 199 178 89 Jasnoszary
BCD 160 Set 20162411 199 178 89 Grafitowy szary
BCD 200 Set 20203511 229 203 99 Jasnoszary
BCD 200 Set 20202411 229 203 99 Grafitowy szary
BCD 250 Set 20253511 264 233 124 Jasnoszary
BCD 250 Set 20252411 264 233 124 Grafitowy szary
Płaska obudowa z membranową pokrywą, IP 65
BCD 160 Set 20163512 199 178 54 Jasnoszary
BCD 160 Set 20162412 199 178 54 Grafitowy szary
BCD 200 Set 20203512 229 203 59 Jasnoszary
BCD 200 Set 20202412 229 203 59 Grafitowy szary
BCD 250 Set 20253512 264 233 69 Jasnoszary
BCD 250 Set 20252412 264 233 69 Grafitowy szary
Wysoka obudowa z zawiasową membranową pokrywą, IP 66 / IP 68 – 1.2m (2 hrs.)
BCD 160 Set 20163513 199 179 106.5 Jasnoszary
BCD 160 Set 20162413 199 179 106.5 Grafitowy szary
BCD 200 Set 20203513 229 204 116 Jasnoszary
BCD 200 Set 20202413 229 204 116 Grafitowy szary
BCD 250 Set 20253513 264 234 141 Jasnoszary
BCD 250 Set 20252413 264 234 141 Grafitowy szary
BCD 310 Set 20313513 324 289 145.2 Jasnoszary
BCD 310 Set 20312413 324 289 145.2 Grafitowy szary
BCD 400 Set 20403513 404 344 160.5 Jasnoszary
BCD 400 Set 20402413 404 344 160.5 Grafitowy szary
Płaska obudowa z zawiasową membranową pokrywą, IP 66 / IP 68 – 1.2m (2 hrs.)
BCD 160 Set 20163514 199 179 71.5 Jasnoszary
BCD 160 Set 20162414 199 179 71.5 Grafitowy szary
BCD 200 Set 20203514 229 204 76 Jasnoszary
BCD 200 Set 20202414 229 204 76 Grafitowy szary
BCD 250 Set 20253514 264 234 86 Jasnoszary
BCD 250 Set 20252414 264 234 86 Grafitowy szary
BCD 310 Set 20313514 324 289 111.2 Jasnoszary
BCD 310 Set 20312414 324 289 111.2 Grafitowy szary
BCD 400 Set 20403514 404 344 112 Jasnoszary
BCD 400 Set 20402414 404 344 112 Grafitowy szary

Korupus obudowy

Model obudowy Numer zamówienia Długość (A) (mm) Szerokość (B) (mm) Wysokość (C) (mm) Wymiar a1 (mm) Wymiar a2 (mm) Wymiar b1 (mm) Wymiar c1 (mm) Kolor

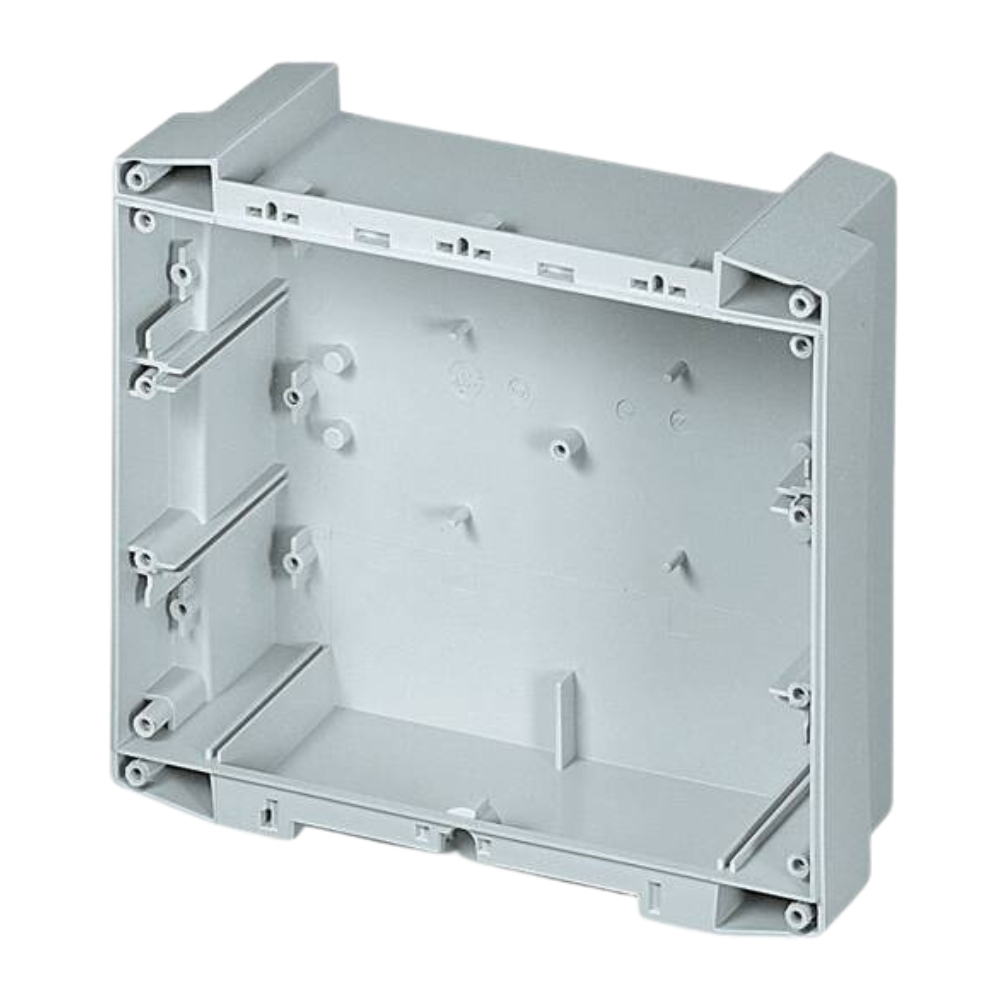

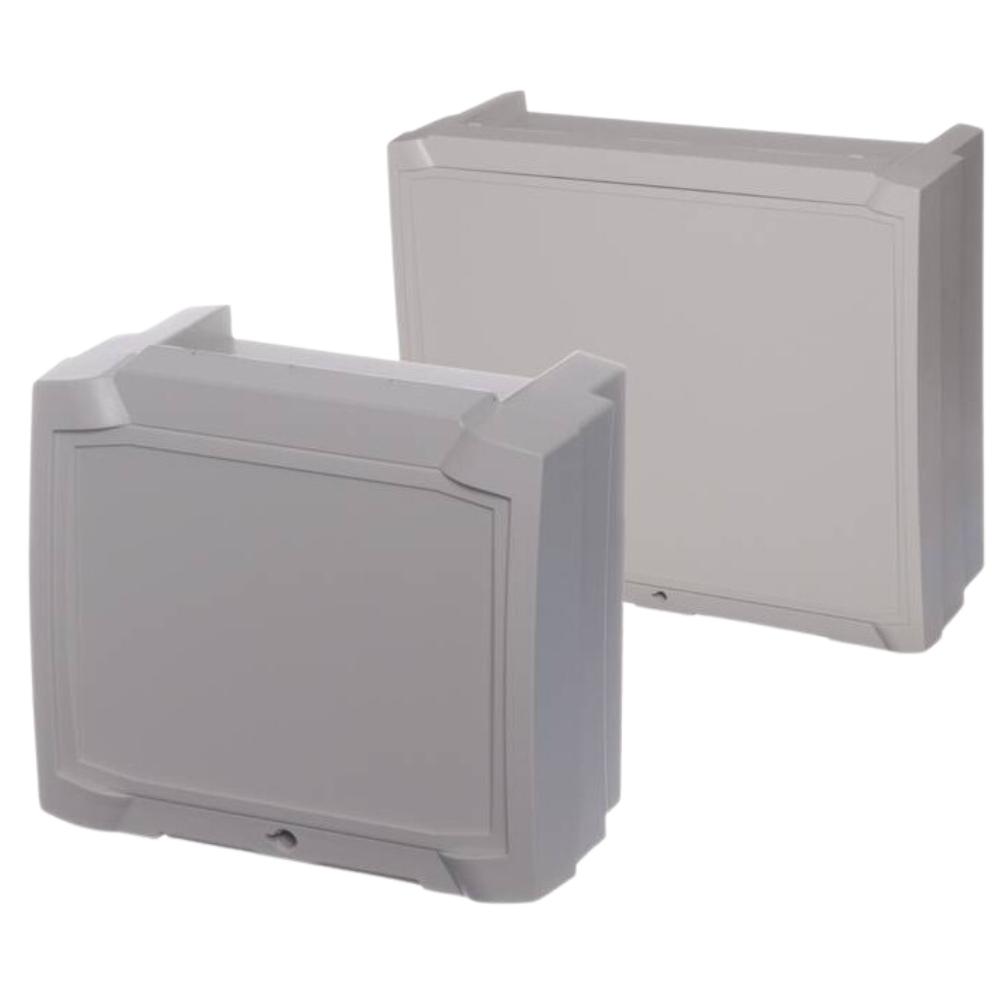

Wysoka podstawa
BCD 160 UT 20160135 195 173 70 189 168.5 141 67 Jasnoszary
BCD 160 UT 20160124 195 173 70 189 168.5 141 67 Grafitowy szary
BCD 200 UT 20200135 225 198 80 219 198.3 166 77 Jasnoszary
BCD 200 UT 20200124 225 198 80 219 198.3 166 77 Grafitowy szary
BCD 250 UT 20250135 260 228 105 254 232.8 196 102 Jasnoszary
BCD 250 UT 20250124 260 228 105 254 232.8 196 102 Grafitowy szary
BCD 310 UT 20310135 320 283 105 312 290.8 243 101 Jasnoszary
BCD 400 UT 20400135 400 338 120 391 369.6 297 115.5 Jasnoszary
Płaska podstawa
BCD 160 UT-0,5 20160235 195 173 35 189 169 141 32 Jasnoszary
BCD 160 UT-0,5 20160224 195 173 35 189 169 141 32 Grafitowy szary
BCD 200 UT-0,5 20200235 225 198 40 219 199 166 37 Jasnoszary
BCD 200 UT-0,5 20200224 225 198 40 219 199 166 37 Grafitowy szary
BCD 250 UT-0,5 20250235 260 228 50 254 233.8 196 47 Jasnoszary
BCD 250 UT-0,5 20250224 260 228 50 254 233.8 196 47 Grafitowy szary
BCD 310 UT-0,5 20310235 320 283 71 312 291.4 243 67 Jasnoszary
BCD 400 UT-0,5 20400235 400 338 71.5 391 370.5 297 67 Jasnoszary

Pokrywa obudowy

Model obudowy Numer zamówienia Długość (A) (mm) Szerokość (B) (mm) Wysokość (C) (mm) Wymiar a1 (mm) Wymiar b1 (mm) Wymiar c1 (mm) Kolor

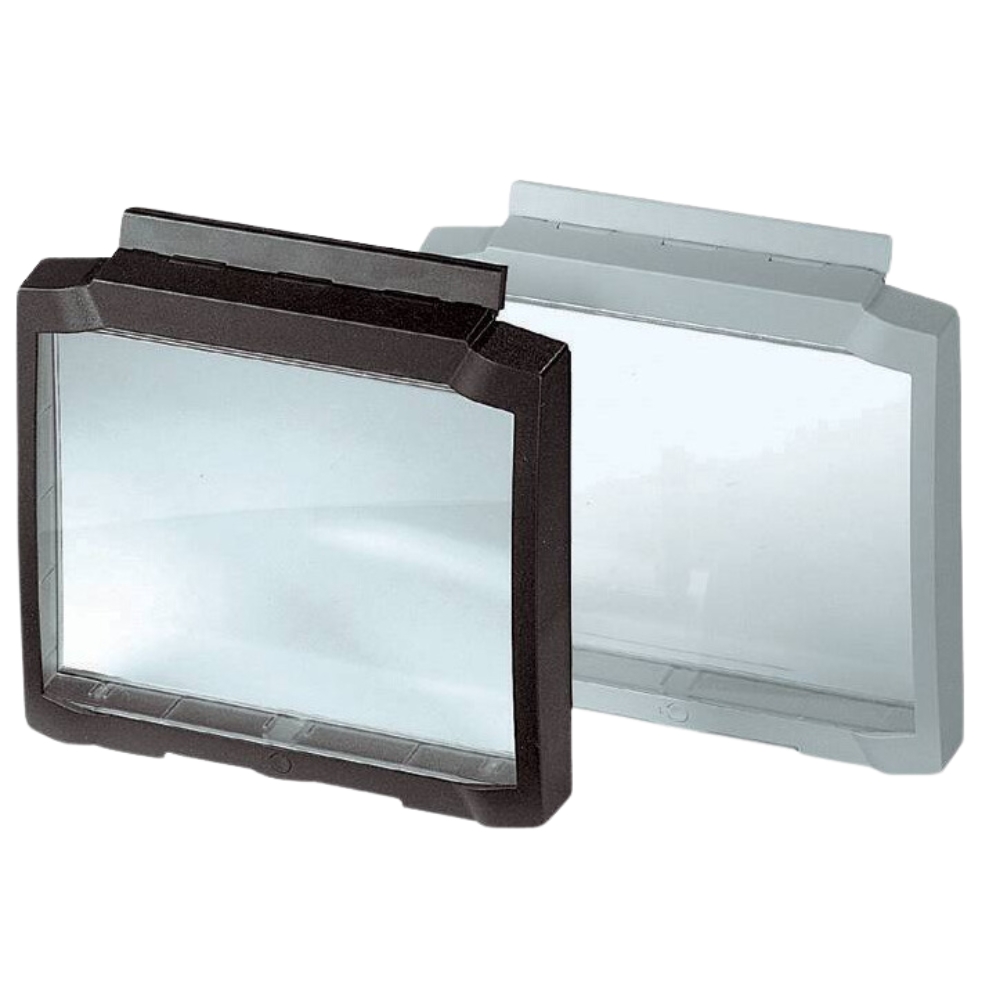

Zawiasowa przednia pokrywa, przezroczysta
BCD 165 OT-G 20171035 199 179.2 36.5 185 137 31 Jasnoszary
BCD 165 OT-G 20171024 199 179.2 36.5 185 137 31 Grafitowy szary
BCD 205 OT-G 20211035 229 204.2 36.1 215 162 31.sie Jasnoszary
BCD 205 OT-G 20211024 229 204.2 36.1 215 162 31.sie Grafitowy szary
BCD 255 OT-G 20261035 264 234.2 36 250 192 31.9 Jasnoszary
BCD 255 OT-G 20261024 264 234.2 36 250 192 31.9 Grafitowy szary
BCD 315 OT-G 20321035 324 289.2 37.2 308 239 31.lip Jasnoszary
BCD 315 OT-G 20321024 324 289.2 37.2 308 239 31.lip Grafitowy szary
BCD 405 OT-G 20411035 404 344.2 37.5 387 293 31.maj Jasnoszary
BCD 405 OT-G 20411024 404 344.2 37.5 387 293 31.maj Grafitowy szary

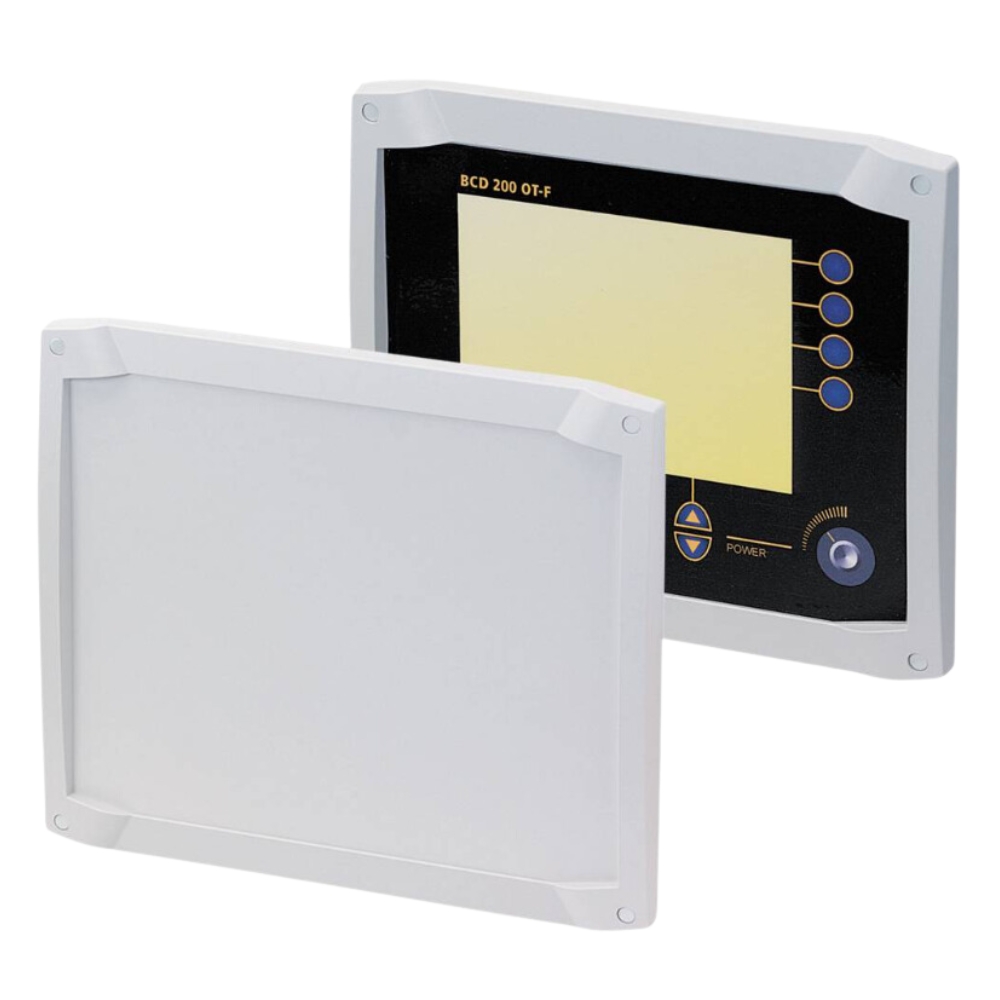

Zawiasowa przednia pokrywa z polem na klawiaturę membranową
BCD 160 OT-FSC 20161535 199 179.2 36.5 185 137 25.lip Jasnoszary
BCD 160 OT-FSC 20161524 199 179.2 36.5 185 137 25.lip Grafitowy szary
BCD 200 OT-FSC 20201535 229 204.2 36.1 215 162 25.lip Jasnoszary
BCD 200 OT-FSC 20201524 229 204.2 36.1 215 162 25.lip Grafitowy szary
BCD 250 OT-FSC 20251535 264 234.2 36 250 192 25.lip Jasnoszary
BCD 250 OT-FSC 20251524 264 234.2 36 250 192 25.lip Grafitowy szary
BCD 310 OT-FSC 20311535 324 289.2 37.2 308 239 25.lut Jasnoszary
BCD 310 OT-FSC 20311524 324 289.2 37.2 308 239 25.lut Grafitowy szary
BCD 400 OT-FSC 20401535 404 344.2 37.5 387 293 24.lip Jasnoszary
BCD 400 OT-FSC 20401524 404 344.2 37.5 387 293 24.lip Grafitowy szary

Bocard – obszar instalacyjny z polem na klawiaturę membranową

Model obudowy Numer zamówienia Długość (A) (mm) Szerokość (B) (mm) Wysokość (C) (mm) Wymiar a1 (mm) Wymiar b1 (mm) Kolor
BCD 160 CF 20161435 199 177.85 19 171.9 137.9 Jasnoszary
BCD 160 CF 20161424 199 177.85 19 171.9 137.9 Grafitowy szary
BCD 200 CF 20201435 229 202.85 18.lip 202.2 162.9 Jasnoszary
BCD 200 CF 20201424 229 202.85 18.lip 202.2 162.9 Grafitowy szary
BCD 250 CF 20251435 264 232.85 18.cze 237.5 192.9 Jasnoszary
BCD 250 CF 20251424 264 232.85 18.cze 237.5 192.9 Grafitowy szary

Panele i płyty montażowe, przegrody

Model obudowy Numer zamówienia Opis

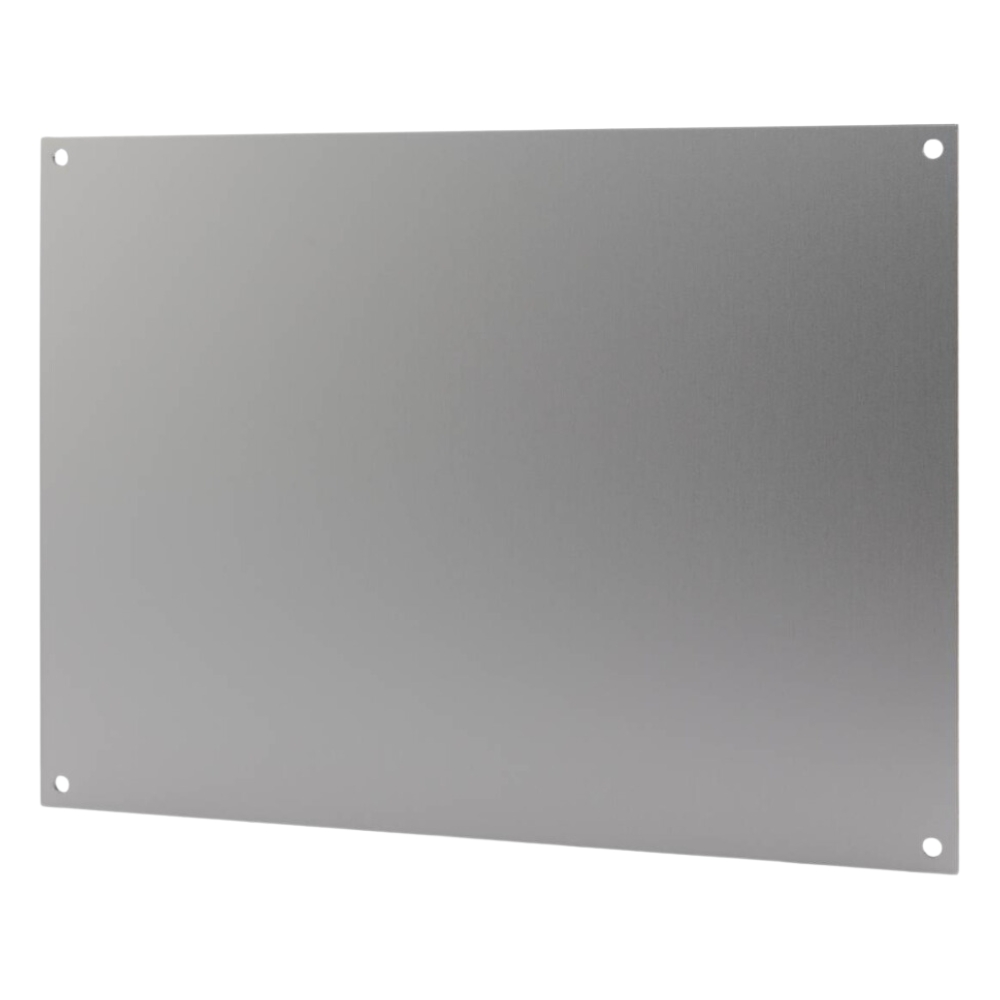

Panele frontowe, aluminium anodowane naturalne, 1.5 mm
BCD FP 160 20163000 Dla BCD 160, 165
BCD FP 200 20203000 Dla BCD 200, 205
BCD FP 250 20253000 Dla BCD 250, 255
BCD FP 310 20313000 Dla BCD 310, 315
BCD FP 400 20403000 Dla BCD 400, 405
Panele frontowe do obudów z komorą terminalową, aluminium anodowane naturalne, 1.5 mm
BCD FP 160 K 20163100* Dla BCD 160, 165
BCD FP 200 K 20203100* Dla BCD 200, 205
BCD FP 250 K 20253100* Dla BCD 250, 255
BCD FP 310 K 20313100* Dla BCD 310, 315
BCD FP 400 K 20403100* Dla BCD 400, 405
Panele frontowe, ABS jasnoszary, 2 mm, tłoczone jednostronnie
BCD FPK 160 20164000* Dla BCD 160, 165
BCD FPK 200 20204000* Dla BCD 200, 205
BCD FPK 250 20254000* Dla BCD 250, 255
BCD FPK 310 20314000* Dla BCD 310, 315
BCD FPK 400 20404000* Dla BCD 400, 405
Panele montażowe, papier laminowany
BCD M 160 20166000 Dla BCD 160, 165
BCD M 200 20206000 Dla BCD 200, 205
BCD M 250 20256000 Dla BCD 250, 255
BCD M 310 20316000 Dla BCD 310, 315
BCD M 400 20406000 Dla BCD 400, 405

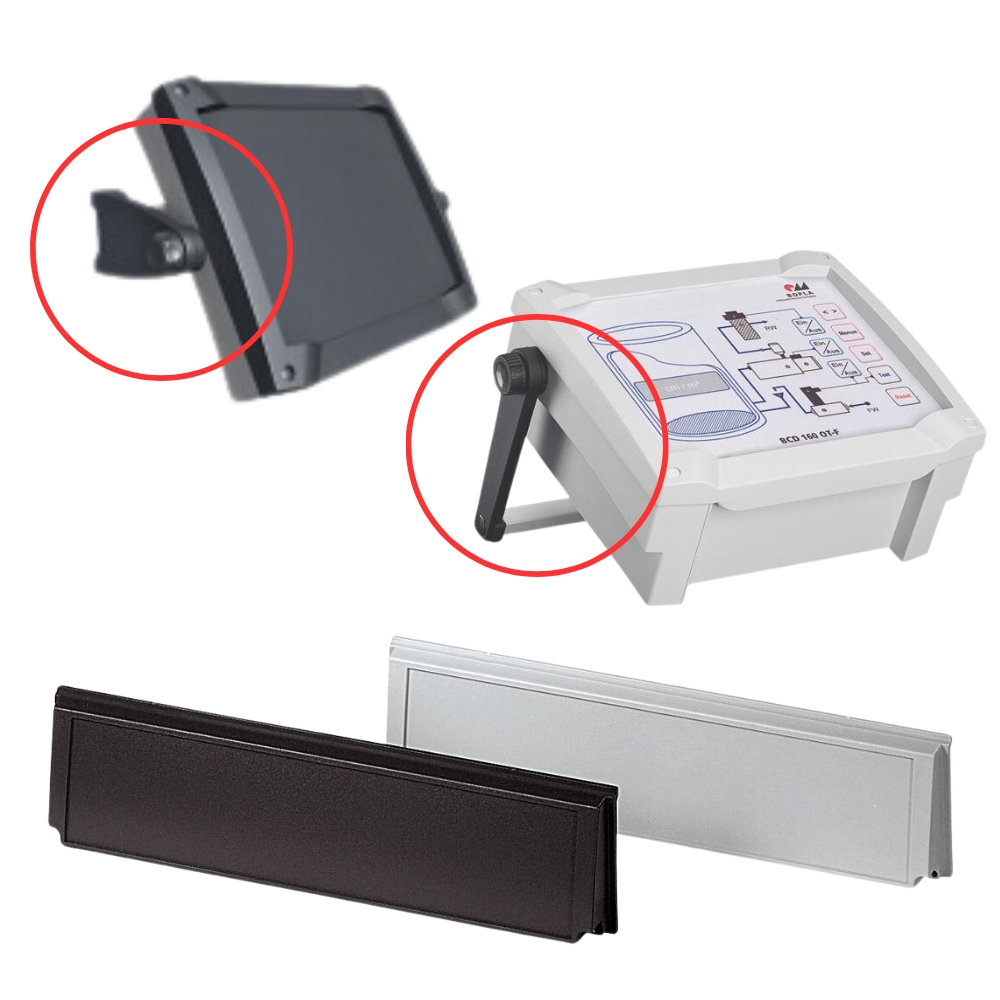

Akcesoria

Model obudowy Numer zamówienia Opis
Terminal compartment lid with membrane keypad area, screw-on
BCD 160 KRD-7035 20162035 Jasnoszary, Dla BCD 160, 165
BCD 160 KRD-7024 20162024 Grafitowy, Dla BCD 160, 165
BCD 200 KRD-7035 20202035 Jasnoszary, Dla BCD 200, 205
BCD 200 KRD-7024 20202024 Grafitowy, Dla BCD 200, 205
BCD 250 KRD-7035 20252035 Jasnoszary, Dla BCD 250, 255
BCD 250 KRD-7024 20252024 Grafitowy, Dla BCD 250, 255
BCD 310 KRD-7035 20312035 Jasnoszary, Dla BCD 310, 315
BCD 310 KRD-7024 20312024 Grafitowy, Dla BCD 310, 315
BCD 400 KRD-7035 20402035 Jasnoszary, Dla BCD 400, 405
BCD 400 KRD-7024 20402024 Grafitowy, Dla BCD 400, 405
Zawartość dostawy: 1 pokrywa komory terminalowej, 2 śruby.
Handle elements, graphite grey
BCD 160 GE-7024 20167024 Dla BCD 160, 165
BCD 200 GE-7024 20207024 Dla BCD 200, 205
BCD 250 GE-7024 20257024 Dla BCD 250, 255
Zawartość dostawy: 2 uchwyty, 1 osłona łożyska zawiasu, 8 śrub, 6 gumowych nóżek.
Tip-up bow for handle element
BCD 160 GE-B 20167100 Dla BCD 160 GE-7024
BCD 200 GE-B 20207100 Dla BCD 200 GE-7024
BCD 250 GE-B 20257100 Dla BCD 250 GE-7024
Zawartość dostawy: 1 składany uchwyt.
Handle / Tip-up bow, hinged
BCD 160 HS 2-9005 20008070 Dla BCD 160, 165
BCD 200 HS 2-9005 20008071 Dla BCD 200, 205
BCD 250 HS 2-9005 20008072 Dla BCD 250, 255
Zawartość dostawy: Części boczne uchwytu, uszczelki, śruby; profil aluminiowy.
Wall brackets
BCD WL-7035 20007000 Jasnoszary
BCD WL-7024 20007100 Grafitowy
Zawartość dostawy: 4 uchwyty montażowe, śruby.
Wall-mounting fastening bracket
BCD 160 WB-7035 20008080 Jasnoszary, Dla BCD 160, 165
BCD 200 WB-7035 20008081 Jasnoszary, Dla BCD 200, 205
BCD 250 WB-7035 20008082 Jasnoszary, Dla BCD 250, 255
Zawartość dostawy: 1 uchwyt montażowy, śruby.
DIN rails TS 15 / TS 35, top hat rail DIN EN 60715 TH 15 / TH 35
TS 15.160.1 22151601 Dla BCD 160, 165, komora terminalowa, dolna
TS 35.160.1 22351601 Dla BCD 160, 165, środek dolny
TS 15.215.1 22152151 Dla BCD 200, 205, komora terminalowa górna
Zawartość dostawy: Szyny montażowe.
Cylinder lock for front lid BCD…OT-G and BCD…OT-FSC-…
SHLO 402 21008320 Zamek cylindryczny, 2 klucze.
