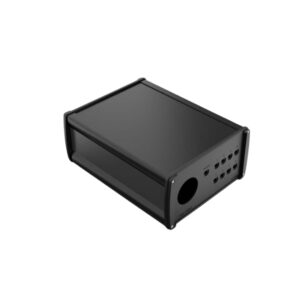

Modułowa obudowa do elektroniki NoVoTronic jest dostępny w pięciu rozmiarach profili o różnych długościach:
od 106 x 49 x 120 mm do 233 x 121 x 350 mm.
Obudowa może być przykręcona z przodu dwoma pokrywami z odlewu aluminiowego – opcjonalnie z uszczelką z pianki PUR lub, w przypadku bardzo wrażliwej elektroniki, ze specjalnymi uszczelkami EMC.
Aby zapewnić niezawodną ochronę elektroniki, kanały śrubowe nie znajdują się wewnątrz, lecz na zewnątrz, co zapobiega uszkodzeniom bardzo czułych elementów elektronicznych podczas wkręcania przez opiłki i inne kawałki metalu.
Kolejną cechą jest systemowy rowek z boku, który odgrywa rolę zarówno elementu stylizującego, jak i przede wszystkim funkcjonalnego:
Opcjonalnie można tutaj zintegrować albo kolorowe paski wsuwane, albo w szczególności elementy elektromechaniczne, takie jak przełączniki i przyciski; ponadto w rowku systemowym możliwe jest proste dopasowanie do innych obudów lub elementów maszyn. Z jednej strony profilu znajduje się wgłębienie na klawiatury membranowe, a z drugiej strony zapewniają idealne warunki do montażu wyświetlaczy. Pomoce do sztaplowania i stopki zapewniają stabilne połączenie wielu obudów ze sobą. Modułowa obudowa do elektroniki NoVoTronic zapewnia w ten sposób niezawodną ochronę wszystkich elektronicznych rozszerzeń, jako obudowa podręczna, stołowa lub nasadkowa.
Modułowa obudowa do elektroniki NoVoTronic w skrócie:
Materiał: Pokrywa: Aluminium DIN EN 1706 EN AC-AlSi 12 (Fe), Profil obudowy: DIN EN 573 EN AW-AlMgSi
Zakres temperatur: -40°C do +90°C, z przezroczystą pokrywą: -40°C do +60°C
Zakres produktów
Typ Nr zamówienia
Standardowy Nr zamówienia
Nr zamówienia w wersji EMC
Waga (g)
Wymiar zewnętrzny obudowy SxWxG (mm)
Wymiar wewnętrzny obudowy SxWxG (mm)
NoVoTronic 80
NoVo-Tronic 80-100
07.50 10 10
07.51 10 10
480
106 x 49 x 120
80 x 36 x 100
NoVo-Tronic 80-160
07.50 10 11
07.51 10 11
660
106 x 49 x 180
80 x 36 x 160
NoVo-Tronic 80-200
07.50 10 12
07.51 10 12
780
106 x 49 x 220
80 x 36 x 200
NoVo-Tronic 80-SL
07.50 10 99
07.51 10 99
–
106 x 49 x SL
80 x 36 x SL
NoVoTronic 100
NoVo-Tronic 100-100
07.50 20 10
07.51 20 10
550
126 x 49 x 120
100 x 36 x 100
NoVo-Tronic 100-160
07.50 20 11
07.51 20 11
750
126 x 49 x 180
100 x 36 x 160
NoVo-Tronic 100-200
07.50 20 12
07.51 20 12
880
126 x 49 x 220
100 x 36 x 200
NoVo-Tronic 100-SL
07.50 20 99
07.51 20 99
–
126 x 49 x SL
100 x 36 x SL
NoVoTronic 130
NoVo-Tronic 130-130
07.50 25 10
07.51 25 10
880
157 x 69 x 150
130 x 57 x 130
NoVo-Tronic 130-160
07.50 25 11
07.51 25 11
1020
157 x 69 x 180
130 x 57 x 160
NoVo-Tronic 130-200
07.50 25 12
07.51 25 12
1200
157 x 69 x 220
130 x 57 x 200
NoVo-Tronic 130-SL
07.50 25 99
07.51 25 99
–
157 x 69 x SL
130 x 57 x SL
NoVoTronic 160
NoVo-Tronic 160-160
07.50 30 10
07.51 30 10
1500
190 x 90 x 180
160 x 76 x 160
NoVo-Tronic 160-200
07.50 30 11
07.51 30 11
1800
190 x 90 x 220
160 x 76 x 200
NoVo-Tronic 160-300
07.50 30 12
07.51 30 12
2500
190 x 90 x 320
160 x 76 x 300
NoVo-Tronic 160-SL
07.50 30 99
07.51 30 99
–
190 x 90 x SL
160 x 76 x SL
NoVoTronic 200
NoVo-Tronic 200-220
07.50 40 10
07.51 40 10
2500
233 x 121 x 240
200 x 105 x 220
NoVo-Tronic 200-280
07.50 40 11
07.51 40 11
3060
233 x 121 x 300
200 x 105 x 280
NoVo-Tronic 200-330
07.50 40 12
07.51 40 12
3450
233 x 121 x 350
200 x 105 x 330
NoVo-Tronic 200-SL
07.50 40 99
07.51 40 99
–
233 x 121 x SL
200 x 105 x SL
Akcesoria do obudów:
Battery insert for 9V block lub 4 x AA cells
Uchwyt NoVo-Wall do mocowania i podłączania do ścian
Profil ścienny do mocowania na ścianie
Uchwyt ścienny do przykręcenia do pokrywy w celu obrotowego zamocowania na ścianie
Nóżka / element łączący do układania w stos lub mechanicznego łączenia obudów
Dlaczego Wybrać NoVoTronic?
Niezawodna ochrona: Niezależnie od tego, czy potrzebujesz obudowy przenośnej, na stół, czy do montażu, NoVoTronic zapewnia niezawodną ochronę dla wszystkich elektronicznych komponentów.
Wszechstronność: Dostosuj NoVoTronic do swoich potrzeb dzięki możliwości dostosowania i elastycznym opcjom instalacyjnym.
Solidna konstrukcja: Zbudowany z wytrzymałych materiałów i precyzyjnego inżynieringu, NoVoTronic zapewnia długotrwałą niezawodność i wydajność.
Nie ryzykuj bezpieczeństwa swojej elektroniki. Wybierz NoVoTronic dla niezrównanej ochrony i spokoju. Skontaktuj się z nami jeszcze dziś, aby dowiedzieć się więcej na temat tego, jak NoVoTronic może sprostać Twoim potrzebom dotyczącym obudów.
