Obudowy z profili aluminiowych BOS-Ecoline

Obudowy z profili aluminiowych BOS-Ecoline

Kategoria: Tagi: , , , , ,

Opis

Maximum degree of protection acc. to IEC/EN 60529 which can be achieved with this product series. For some product series, for example, a seal may be required and is available as an accessory.Variable in dimensions: The product series is manufactured using profile technology, so the dimensions are variable.Wall mounting: The enclosures in this product series can be mounted on a wall without the need for additional processing. Wall brackets (available as accessories) are required for some product series.

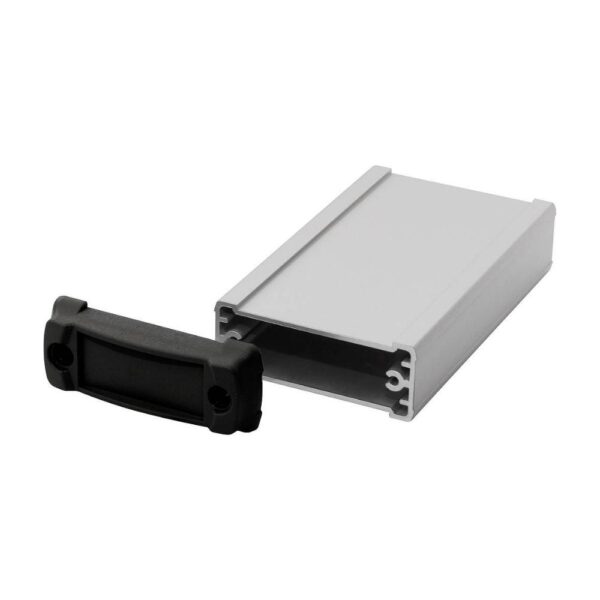

Obudowy z profili aluminiowych BOS-Ecoline to doskonałe rozwiązanie do zamknięcia elektroniki.

Dzięki różnym długościom i wariantom profili, które są zamknięte (ELP), dzielone poziomo (ELPH) lub jednostronnie otwarte (ELPU), obudowa jest idealna do każdego zastosowania. Zagłębiona górna i dolna strona profilu może służyć do montażu klawiatur foliowych do 2 mm. Profile obudowy wyposażone są w rowki do mocowania płytek drukowanych lub paneli montażowych. Urządzenia takie jak interfejsy USB, złącza D-sub itp. można montować na płaskich powierzchniach bocznych.

Co oferują obudowy z profili aluminiowych BOS-Ecoline?

  • 3 warianty profilu
  • 4 przekroje profili
  • 3 standardowe długości z magazynu
  • Długości specjalne dostępne w krótkim czasie
  • Osłony końcowe wykonane z ABS, zbliżone do RAL 9005
  • Osłony końcowe dostępne również z naprasowanym mocowaniem ściennym
  • Typ konsoli na życzenie
  • Integracja z dławnicami
  • Frezowanie
  • Grawerowanie powierzchni

Warianty i akcesoria

Zamknięta obudowa z plastikowymi pokrywami

Profile obudowy, zamknięte

Model Numer katalogowy Wysokość Szerokość Długość Uwagi
ELP 620-0100 D 83062100.S6 57.5 22 100 Bez uchwytu ściennego
ELP 620-0150 D 83062150.S6 57.5 22 150 Bez uchwytu ściennego
ELP 620-0200 D 83062200.S6 57.5 22 200 Bez uchwytu ściennego
ELP 620-0100 DW 83062100.S7 57.5 22 100 Z uchwytem ściennym
ELP 620-0150 DW 83062150.S7 57.5 22 150 Z uchwytem ściennym
ELP 620-0200 DW 83062200.S7 57.5 22 200 Z uchwytem ściennym

Uwagi: Długość profilu na zamówienie, dostępne specjalne długości.

Zakres dostawy: 1 profil obudowy, 2 plastikowe pokrywy końcowe, 4 śruby, 4 zaślepki śrub.

Zamknięta obudowa z plastikowymi pokrywami

Model Numer katalogowy Wysokość Szerokość Długość Uwagi
ELP 840-0100 D 83084100.S6 80 42 100 Bez uchwytu ściennego
ELP 840-0150 D 83084150.S6 80 42 150 Bez uchwytu ściennego
ELP 840-0200 D 83084200.S6 80 42 200 Bez uchwytu ściennego
ELP 840-0100 DW 83084100.S7 80 42 100 Z uchwytem ściennym
ELP 840-0150 DW 83084150.S7 80 42 150 Z uchwytem ściennym
ELP 840-0200 DW 83084200.S7 80 42 200 Z uchwytem ściennym

Uwagi: Długość profilu na zamówienie, dostępne specjalne długości.

Zakres dostawy: 1 profil obudowy, 2 plastikowe pokrywy końcowe, 4 śruby, 4 zaślepki śrub.

Zamknięta obudowa z plastikowymi pokrywami

Model Numer katalogowy Wysokość Szerokość Długość Uwagi
ELP 1050-0100 D 83105100.S6 106 52 100 Bez uchwytu ściennego
ELP 1050-0150 D 83105150.S6 106 52 150 Bez uchwytu ściennego
ELP 1050-0200 D 83105200.S6 106 52 200 Bez uchwytu ściennego
ELP 1050-0100 DW 83105100.S7 106 52 100 Z uchwytem ściennym
ELP 1050-0150 DW 83105150.S7 106 52 150 Z uchwytem ściennym
ELP 1050-0200 DW 83105200.S7 106 52 200 Z uchwytem ściennym

Uwagi: Długość profilu na zamówienie, dostępne specjalne długości.

Zakres dostawy: 1 profil obudowy, 2 plastikowe pokrywy końcowe, 4 śruby, 4 zaślepki śrub.

Zamknięta obudowa z plastikowymi pokrywami

Model Numer katalogowy Wysokość Szerokość Długość Uwagi
ELP 1240-0100 D 83124100.S6 120 42 100 Bez uchwytu ściennego
ELP 1240-0150 D 83124150.S6 120 42 150 Bez uchwytu ściennego
ELP 1240-0200 D 83124200.S6 120 42 200 Bez uchwytu ściennego
ELP 1240-0100 DW 83124100.S7 120 42 100 Z uchwytem ściennym
ELP 1240-0150 DW 83124150.S7 120 42 150 Z uchwytem ściennym
ELP 1240-0200 DW 83124200.S7 120 42 200 Z uchwytem ściennym

Uwagi: Długość profilu na zamówienie, dostępne specjalne długości.

Zakres dostawy: 1 profil obudowy, 2 plastikowe pokrywy końcowe, 4 śruby, 4 zaślepki śrub.

Obudowy z profili aluminiowych BOS-Ecoline, poziomo dzielone, z plastikowymi pokrywami

Profile obudowy, poziomo dzielone

Model Numer katalogowy Wysokość Szerokość Długość Uwagi
ELPH 620-0100 D 83626100.S6 57.5 22 100 Bez uchwytu ściennego
ELPH 620-0150 D 83626150.S6 57.5 22 150 Bez uchwytu ściennego
ELPH 620-0200 D 83626200.S6 57.5 22 200 Bez uchwytu ściennego
ELPH 620-0100 DW 83626100.S7 57.5 22 100 Z uchwytem ściennym
ELPH 620-0150 DW 83626150.S7 57.5 22 150 Z uchwytem ściennym
ELPH 620-0200 DW 83626200.S7 57.5 22 200 Z uchwytem ściennym

Uwagi: Długość profilu na zamówienie, dostępne specjalne długości.

Zakres dostawy: 1 profil obudowy (2 części), 2 plastikowe pokrywy końcowe, 4 śruby, 4 zaślepki śrub.

Profile obudowy, poziomo dzielone

Model Numer katalogowy Wysokość Szerokość Długość Uwagi
ELPH 840-0100 D 83846100.S6 80 42 100 Bez uchwytu ściennego
ELPH 840-0150 D 83846150.S6 80 42 150 Bez uchwytu ściennego
ELPH 840-0200 D 83846200.S6 80 42 200 Bez uchwytu ściennego
ELPH 840-0100 DW 83846100.S7 80 42 100 Z uchwytem ściennym
ELPH 840-0150 DW 83846150.S7 80 42 150 Z uchwytem ściennym
ELPH 840-0200 DW 83846200.S7 80 42 200 Z uchwytem ściennym

Uwagi: Długość profilu na zamówienie, dostępne specjalne długości.

Zakres dostawy: 1 profil obudowy (2 części), 2 plastikowe pokrywy końcowe, 4 śruby, 4 zaślepki śrub.

Profile obudowy, poziomo dzielone

Model Numer katalogowy Wysokość Szerokość Długość Uwagi
ELPH 1050-0100 D 83056100.S6 106 52 100 Bez uchwytu ściennego
ELPH 1050-0150 D 83056150.S6 106 52 150 Bez uchwytu ściennego
ELPH 1050-0200 D 83056200.S6 106 52 200 Bez uchwytu ściennego
ELPH 1050-0100 DW 83056100.S7 106 52 100 Z uchwytem ściennym
ELPH 1050-0150 DW 83056150.S7 106 52 150 Z uchwytem ściennym
ELPH 1050-0200 DW 83056200.S7 106 52 200 Z uchwytem ściennym

Uwagi: Długość profilu na zamówienie, dostępne specjalne długości.

Zakres dostawy: 1 profil obudowy (2 części), 2 plastikowe pokrywy końcowe, 4 śruby, 4 zaślepki śrub.

Profile obudowy, poziomo dzielone

Model Numer katalogowy Wysokość Szerokość Długość Uwagi
ELPH-EU 1050-0100 D 83055100.S6 106 52 100 Bez uchwytu ściennego
ELPH-EU 1050-0150 D 83055150.S6 106 52 150 Bez uchwytu ściennego
ELPH-EU 1050-0200 D 83055200.S6 106 52 200 Bez uchwytu ściennego
ELPH-EU 1050-0100 DW 83055100.S7 106 52 100 Z uchwytem ściennym
ELPH-EU 1050-0150 DW 83055150.S7 106 52 150 Z uchwytem ściennym
ELPH-EU 1050-0200 DW 83055200.S7 106 52 200 Z uchwytem ściennym

Uwagi: Długość profilu na zamówienie, dostępne specjalne długości.

Zakres dostawy: 1 profil obudowy (2 części), 2 plastikowe pokrywy końcowe, 4 śruby, 4 zaślepki śrub.

Profile obudowy, poziomo dzielone

Model Numer katalogowy Wysokość Szerokość Długość Uwagi
ELPH 1240-0100 D 83246100.S6 120 42 100 Bez uchwytu ściennego
ELPH 1240-0150 D 83246150.S6 120 42 150 Bez uchwytu ściennego
ELPH 1240-0200 D 83246200.S6 120 42 200 Bez uchwytu ściennego
ELPH 1240-0100 DW 83246100.S7 120 42 100 Z uchwytem ściennym
ELPH 1240-0150 DW 83246150.S7 120 42 150 Z uchwytem ściennym
ELPH 1240-0200 DW 83246200.S7 120 42 200 Z uchwytem ściennym

Uwagi: Długość profilu na zamówienie, dostępne specjalne długości.

Zakres dostawy: 1 profil obudowy (2 części), 2 plastikowe pokrywy końcowe, 4 śruby, 4 zaślepki śrub.

Profile obudowy, otwarte z jednej strony

Warianty i akcesoria

Obudowy z profili aluminiowych BOS-Ecoline, otwarta z jednej strony, z plastikowymi pokrywami

Profile obudowy, otwarte z jednej strony

Model Numer katalogowy Wysokość Szerokość Długość Uwagi
ELPU 620-0100 D 83627100.S6 57.5 22 100 Bez uchwytu ściennego
ELPU 620-0150 D 83627150.S6 57.5 22 150 Bez uchwytu ściennego
ELPU 620-0200 D 83627200.S6 57.5 22 200 Bez uchwytu ściennego
ELPU 620-0100 DW 83627100.S7 57.5 22 100 Z uchwytem ściennym
ELPU 620-0150 DW 83627150.S7 57.5 22 150 Z uchwytem ściennym
ELPU 620-0200 DW 83627200.S7 57.5 22 200 Z uchwytem ściennym

Uwagi: Długość profilu na zamówienie, dostępne specjalne długości.

Zakres dostawy: 1 profil obudowy, 2 plastikowe pokrywy końcowe, 4 śruby, 4 zaślepki śrub. Panele przednie do ELPU dostępne jako akcesoria.

Profile obudowy, otwarte z jednej strony

Model Numer katalogowy Wysokość Szerokość Długość Uwagi
ELPU 840-0100 D 83847100.S6 80 42 100 Bez uchwytu ściennego
ELPU 840-0150 D 83847150.S6 80 42 150 Bez uchwytu ściennego
ELPU 840-0200 D 83847200.S6 80 42 200 Bez uchwytu ściennego
ELPU 840-0100 DW 83847100.S7 80 42 100 Z uchwytem ściennym
ELPU 840-0150 DW 83847150.S7 80 42 150 Z uchwytem ściennym
ELPU 840-0200 DW 83847200.S7 80 42 200 Z uchwytem ściennym

Uwagi: Długość profilu na zamówienie, dostępne specjalne długości.

Zakres dostawy: 1 profil obudowy, 2 plastikowe pokrywy końcowe, 4 śruby, 4 zaślepki śrub. Panele przednie do ELPU dostępne jako akcesoria.

Profile obudowy, otwarte z jednej strony

Model Numer katalogowy Wysokość Szerokość Długość Uwagi
ELPU 1050-0100 D 83057100.S6 106 52 100 Bez uchwytu ściennego
ELPU 1050-0150 D 83057150.S6 106 52 150 Bez uchwytu ściennego
ELPU 1050-0200 D 83057200.S6 106 52 200 Bez uchwytu ściennego
ELPU 1050-0100 DW 83057100.S7 106 52 100 Z uchwytem ściennym
ELPU 1050-0150 DW 83057150.S7 106 52 150 Z uchwytem ściennym
ELPU 1050-0200 DW 83057200.S7 106 52 200 Z uchwytem ściennym

Uwagi: Długość profilu na zamówienie, dostępne specjalne długości.

Zakres dostawy: 1 profil obudowy, 2 plastikowe pokrywy końcowe, 4 śruby, 4 zaślepki śrub. Panele przednie do ELPU dostępne jako akcesoria.

Profile obudowy, otwarte z jednej strony

Model Numer katalogowy Wysokość Szerokość Długość Uwagi
ELPU 1240-0100 D 83247100.S6 120 42 100 Bez uchwytu ściennego
ELPU 1240-0150 D 83247150.S6 120 42 150 Bez uchwytu ściennego
ELPU 1240-0200 D 83247200.S6 120 42 200 Bez uchwytu ściennego
ELPU 1240-0100 DW 83247100.S7 120 42 100 Z uchwytem ściennym
ELPU 1240-0150 DW 83247150.S7 120 42 150 Z uchwytem ściennym
ELPU 1240-0200 DW 83247200.S7 120 42 200 Z uchwytem ściennym

Uwagi: Długość profilu na zamówienie, dostępne specjalne długości.

Zakres dostawy: 1 profil obudowy, 2 plastikowe pokrywy końcowe, 4 śruby, 4 zaślepki śrub. Panele przednie do ELPU dostępne jako akcesoria.

Uszczelki do ochrony IP 54, guma piankowa

Model Numer katalogowy IP Uwagi
EL 620 DI 83206210 54 Dla ELP(H) 620
EL 840 DI 83208410 54 Dla ELP(H) 840
EL 1050 DI 83210510 54 Dla ELP(H) 1050
EL 1240 DI 83212410 54 Dla ELP(H) 1240

Uwagi: Nie dotyczy ELPU; ochrona IP 54 z ELPH na zamówienie.

Zakres dostawy: 10 uszczelek

Panele przednie, anodowane aluminium w kolorze naturalnym

Panele przednie

Model Numer katalogowy IP Uwagi
ELPU 620-0100 FP1,5 83628100 40 Dla ELPU 620-0100, 1.5 mm
ELPU 620-0150 FP1,5 83628150 40 Dla ELPU 620-0150, 1.5 mm
ELPU 620-0200 FP1,5 83628200 40 Dla ELPU 620-0200, 1.5 mm
ELPU 840-0100 FP2 83848100 40 Dla ELPU 840-0100, 2 mm
ELPU 840-0150 FP2 83848150 40 Dla ELPU 840-0150, 2 mm
ELPU 840-0200 FP2 83848200 40 Dla ELPU 840-0200, 2 mm
ELPU 1050-0100 FP2 83058100 40 Dla ELPU 1050(-EU)-0100, 2 mm
ELPU 1050-0150 FP2 83058150 40 Dla ELPU 1050(-EU)-0150, 2 mm
ELPU 1050-0200 FP2 83058200 40 Dla ELPU 1050(-EU)-0200, 2 mm
ELPU 1240-0100 FP2 83248100 40 Dla ELPU 1240-0100, 2 mm
ELPU 1240-0150 FP2 83248150 40 Dla ELPU 1240-0150, 2 mm
ELPU 1240-0200 FP2 83248200 40 Dla ELPU 1240-0200, 2 mm

Znajdź odpowiednią obudowę!

Wybierz odpowiedni produkt dla swojej elektroniki spośród szerokiej gamy standardowych obudów.
