Dławnice Ex do elastycznych rur ochronnych CG.CO

Opis

Dławnice Ex do elastycznych rur ochronnych CG.CO to niezawodne rozwiązanie do ochrony kabli w giętkich kanałach metalowych, przeznaczone do stosowania w wymagających warunkach przemysłowych, także w strefach zagrożonych wybuchem. Dławiki zostały zaprojektowane do stosowania z niezbrojonymi kablami, umieszczonymi w giętkich kanałach metalowych. Są idealnym rozwiązaniem zarówno do zastosowań wewnętrznych, jak i zewnętrznych, w strefach zagrożonych wybuchem (Zone 1, 2, 21, 22). Wykonane z mosiądzu niklowanego lub stali nierdzewnej AISI 316, oferują wysoką odporność na korozję i trwałość w wymagających warunkach.

Kluczowe cechy i funkcjonalność

  • Zastosowanie do kabli w giętkich kanałach metalowych: Dławiki idealnie współpracują z niezbrojonymi kablami zabezpieczonymi w giętkich kanałach.
  • Odporność na warunki atmosferyczne: Ochrona IP66/IP68 oraz szeroki zakres temperatur pracy:
    • Chloroprenowe: -40°C do +80°C
    • Silikonowe: -60°C do +140°C
    • Podkładki aramidowe: -50°C do +80°C
  • Materiały wysokiej jakości: Wykonane z mosiądzu niklowanego lub stali nierdzewnej AISI 316, co zapewnia odporność na korozję i trwałość w trudnych warunkach przemysłowych.
  • Certyfikacja Ex: Przeznaczone do instalacji w strefach zagrożonych wybuchem:
    • Ex db IIC Gb
    • Ex eb IIC Gb
    • Ex tb IIIC Db
  • ATEX: IMQ 14 ATEX 012X
  • Międzynarodowe zatwierdzenia: IECEx, UKCA, INMETRO, CCC

Specyfikacje techniczne

  • Typ kabla: Kable niezbrojone w giętkich kanałach metalowych
  • Zakres mocowania: Zgodnie z tabelą wymiarów
  • Gwint: Metryczny ISO 1,5 mm lub NPT ANSI ASME B1.20.1
  • Stopień ochrony: IP66 / IP68
  • Materiał: Mosiądz niklowany lub stal nierdzewna AISI 316
  • Uszczelnienia: Chloropren/neopren lub silikon
  • Zakres temperatury pracy:
    • -40°C do +80°C (chloropren)
    • -60°C do +140°C (silikon)
  • Certyfikaty i zatwierdzenia:
    ATEX: IMQ 14 ATEX 012X
    Międzynarodowe zatwierdzenia: IECEx, UKCA, INMETRO, CC

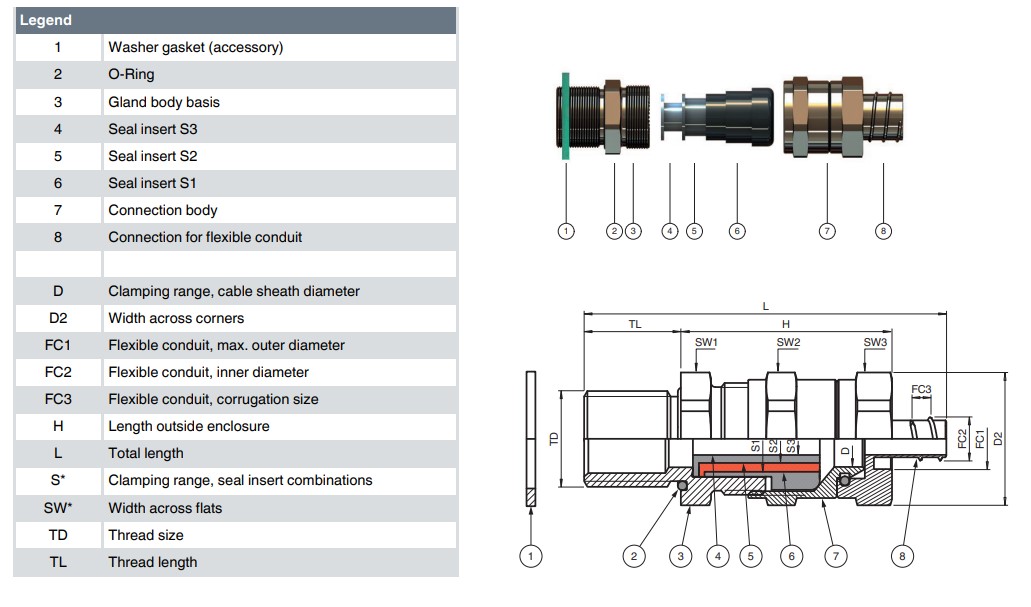

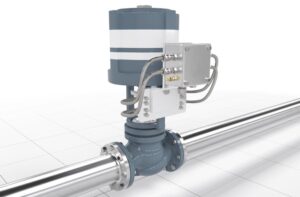

dławik do peszla EX conduitGwint metryczny – Mosiądz niklowany

Typ dławika Rozmiar gwintu Zakres mocowania [mm] Kombinacje wkładów uszczelniających
CG.CO.M16S.BN.C.16.* M16 3 – 9 3 – 6 / 6 – 9
CG.CO.M16.BN.C.16.* M16 4 – 12 4 – 6 / 6 – 9 / 9 – 12
CG.CO.M20.BN.C.16.* M20 4 – 12 4 – 6 / 6 – 9 / 9 – 12
CG.CO.M25.BN.C.16.* M25 10 – 18 10 – 12 / 12 – 14,5 / 14,5 – 18
CG.CO.M32.BN.C.16.* M32 14 – 24 14 – 17 / 17 – 20 / 20 – 24
CG.CO.M40.BN.C.18.* M40 22 – 32 22 – 24 / 24 – 27 / 27 – 32
CG.CO.M50.BN.C.18.* M50 26 – 35 26 – 28 / 28 – 31 / 31 – 35
CG.CO.M63.BN.C.18.* M63 35 – 45 35 – 38 / 38 – 41 / 41 – 45
CG.CO.M75.BN.C.20.* M75 46 – 59 46 – 51 / 51 – 57 / 57 – 59

Gwint NPT – Mosiądz Niklowany

Typ dławika Rozmiar gwintu Zakres dławienia [mm] Kombinacje wkładów uszczelniających
CG.CO.NPT3/8.BN.C.16.* NPT 3/8” 4 – 12 4 – 6 / 6 – 9 / 9 – 12
CG.CO.NPT1/2.BN.C.16.* NPT 1/2” 4 – 12 4 – 6 / 6 – 9 / 9 – 12
CG.CO.NPT3/4.BN.C.16.* NPT 3/4” 10 – 18 10 – 12 / 12 – 14,5 / 14,5 – 18
CG.CO.NPT1.BN.C.20.* NPT 1” 14 – 24 14 – 17 / 17 – 20 / 20 – 24
CG.CO.NPT1-1/4.BN.C.20.* NPT 1-1/4” 22 – 32 22 – 24 / 24 – 27 / 27 – 32
CG.CO.NPT1-1/2.BN.C.20.* NPT 1-1/2” 26 – 35 26 – 28 / 28 – 31 / 31 – 35
CG.CO.NPT2.BN.C.20.* NPT 2” 35 – 45 35 – 38 / 38 – 41 / 41 – 45

* Zakres dostawy

  • K01 – Wersje metryczne (pojedynczy element): Dławnica kablowa, uszczelka podkładkowa, nakrętka, znacznik uziemienia, instrukcja obsługi.
  • K01 – Wersje NPT (pojedynczy element): Dławnica kablowa, instrukcja obsługi.
  • Knn – Opakowanie zbiorcze (wieloelementowe): Dławnice kablowe, instrukcja obsługi (1 kopia)











FLEXA i Anamet Europe – Profesjonalne systemy ochrony kabli dla wymagających instalacji

Systemy ochrony kabli odgrywają kluczową rolę w zabezpieczaniu instalacji elektrycznych i przemysłowych. Marki FLEXA i Anamet Europe zastosowanie peszli ex oferują rozwiązania, które łączą trwałość, odporność na ekstremalne warunki i łatwość montażu. Rekomendujemy stosowanie danych peszli w automatyce przemysłowej, energetyce, infrastrukturze transportowej oraz w wymagających środowiskach, takich jak bp. strefy zagrożone wybuchem Ex.

Czym są systemy ochrony kabli od FLEXA i Anamet Europe?

FLEXA i Anamet Europe dostarczają elastyczne rury ochronne i osłonowe (conduit), które chronią przewody przed uszkodzeniami mechanicznymi, działaniem wilgoci, pyłu czy czynników chemicznych. Ważne jest jednak, aby podkreślić, że same peszle nie posiadają certyfikatu ATEX i nie mogą być klasyfikowane jako urządzenia do stref zagrożonych wybuchem. W systemach Ex kluczową rolę odgrywają elementy łączące, takie jak dławnice kablowe, które mają odpowiednie certyfikaty zgodności z wymaganiami ATEX.

Kompatybilność dławnic Pepperl Fuchs i peszli FLEXA oraz ANAMET EUROPE

Kod dławnicy: CG.CO.M12.BN.C.16

Zakres średnic kabli: 12,0 – 15,0 mm

  • Liquid Tight: UL SCA: 2060.112.016, EF: 2080.111.016, EF OR: 2082.102.016
  • FLEXA: FLEXAgraff-VA: 1080.801.016, FLEXAgraff-AS: 1080.101.016, SPR-PVC-EDU: 2010.101.016
  • Anamet: 1/2 inch, ID: 16,0 mm, OD: 21,0 mm (320.016.1, 314.016.1, 348.016.1, 335.216.1, 331.016.1)

Zakres średnic kabli: 12,0 – 13,2 mm

  • Liquid Tight: UL SCA: 2060.112.012, EF: 2080.111.012, EF OR: 2082.102.012
  • Anamet: 3/8 inch, ID: 12,5 mm, OD: 18,0 mm (320.012.1, 314.012.1, 348.012.1, 335.212.1, 331.012.1)

Kod dławnicy: CG.CO.M16.BN.C.16

Zakres średnic kabli: 12,0 – 15,0 mm

  • Liquid Tight: UL SCA: 2060.112.016, EF: 2080.111.016, EF OR: 2082.102.016
  • FLEXA: FLEXAgraff-VA: 1080.801.016, FLEXAgraff-AS: 1080.101.016, SPR-PVC-EDU: 2010.101.016
  • Anamet: 1/2 inch, ID: 16,0 mm, OD: 21,0 mm (320.016.1, 314.016.1, 348.016.1, 335.216.1, 331.016.1)

Zakres średnic kabli: 12,0 – 13,2 mm

  • Liquid Tight: UL SCA: 2060.112.012, EF: 2080.111.012, EF OR: 2082.102.012
  • Anamet: 3/8 inch, ID: 12,5 mm, OD: 18,0 mm (320.012.1, 314.012.1, 348.012.1, 335.212.1, 331.012.1)

Kod dławnicy: CG.CO.M20.BN.C.16

Zakres średnic kabli: 12,0 – 15,0 mm

  • Liquid Tight: UL SCA: 2060.112.016, EF: 2080.111.016, EF OR: 2082.102.016
  • FLEXA: FLEXAgraff-VA: 1080.801.016, FLEXAgraff-AS: 1080.101.016, SPR-PVC-EDU: 2010.101.016
  • Anamet: 1/2 inch, ID: 16,0 mm, OD: 21,0 mm (320.016.1, 314.016.1, 348.016.1, 335.216.1, 331.016.1)

Rury ochronne stosowane w tych systemach muszą charakteryzować się odpowiednią odpornością mechaniczną, chemiczną oraz termiczną, co umożliwia ich użycie w połączeniu z certyfikowanymi elementami, tworząc kompletny system ochrony kabli w strefach Ex.

Produkty FLEXA i Anamet Europe oferują wszechstronne rozwiązania do ochrony kabli w wymagających instalacjach. FLEXAquick to elastyczne rury plastikowe z poliamidu PA6 lub PA12, odporne na wysokie temperatury, oleje i promieniowanie UV, idealne do automatyki przemysłowej i infrastruktury kolejowej. FLEXAMetal to metalowe rury ze stali ocynkowanej lub nierdzewnej, odporne na uderzenia i ścieranie, stosowane w przemyśle petrochemicznym oraz transporcie, z opcjami wodoodpornymi z powłoką PVC. FLEXAprotect łączy metalowy rdzeń z PVC, zapewniając ochronę w wilgotnych środowiskach. Anamet Europe dostarcza Anaconda Sealtite, elastyczne rury metalowe z PVC o wysokiej odporności na wodę, pył i uszkodzenia, przeznaczone dla przemysłu chemicznego i energetyki.
