Puszka zaciskowo-łączeniowa EX PExcom

Opis

Puszka zaciskowo-łączeniowa EX PExcom to od ROSE Systemtechnik wstępnie zmontowane obudowy z szyną DIN i zaciskami (Phoenix Contact MUT 4 lub UT 4 terminal) oraz plastikowymi dławnicami kablowymi z atestami ATEX i IECEx. Istnieje możliwość modyfikacji produktu pod indywidualne zapotrzebowanie.

Certyfikaty:

• PTB 00 ATEX 1002
• IECEx PTB 08.0004

Ochrona przed eksplozją: II 2G Ex e IIC T6 Gb; II 2D Ex tb IIIC T 70°C

Materiał: termoutwardzalny poliester wzmocniony włóknem szklanym z dodatkiem grafitu

Kolor: RAL 9011, grafitowa czerń

Stopień ochrony: IP 66 wg EN 60529

Odporność na uderzenia: 7J zgodnie z EN 60079-0

Palność: samogasnący, UL 94 V-0

Rezystancja powierzchniowa: <109 Ohm to IEC 60093

Toksyczność: wolne od halogenu

Zakres temperatury: -55°C to +40°C (acc. T6 = 80°C max. on surface temperature)

---

PExcom 1 – Model 06.08 08 06 4



• Wymiary (mm): 75 x 80 x 56
• Montaż: Wyposażony w szynę TS 15 i 4 zaciski Phoenix Contact MUT 2,5 oraz 2 zaciski MUT 2,5 PE
• Wejścia kablowe:
  • Strona A: 1 przepust M20 (Ø 6-12 mm)
  • Strona B: 2 przepusty M16 (Ø 5-8 mm)
• Zastosowanie: Ten niewielki model idealnie nadaje się do instalacji o ograniczonej liczbie przewodów. Kompaktowe wymiary czynią go świetnym wyborem dla małych systemów, gdzie przestrzeń jest na wagę złota.

---

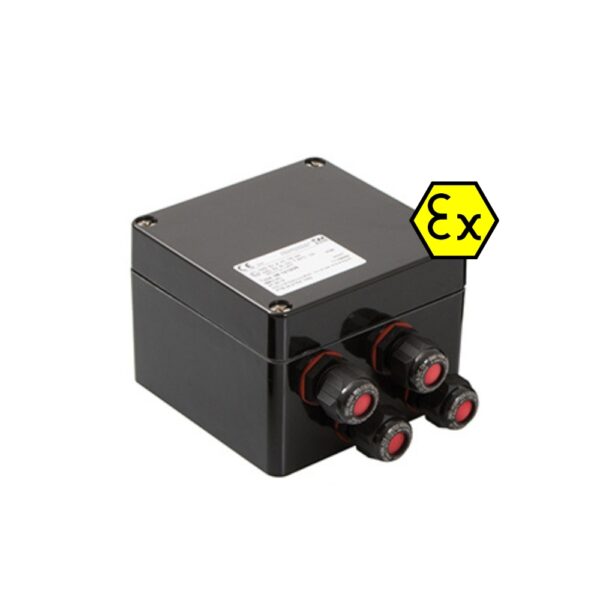

PExcom 2 – Model 06.12 12 09 4



• Wymiary (mm): 120 x 122 x 91
• Montaż: Szyna TS 35/7,5 z 9 zaciskami Phoenix Contact UT 4 i 2 zaciskami UT 4 PE
• Wejścia kablowe:
  • Strona B: 4 przepusty M20 (Ø 6-12 mm)
• Zastosowanie: Ten model oferuje większą przestrzeń i liczbę zacisków, dzięki czemu jest odpowiedni dla bardziej rozbudowanych instalacji. Zapewnia bezpieczne połączenia w systemach średniej wielkości, gdzie potrzebna jest większa liczba przewodów.

---

PExcom 3 – Model 06.16 16 09 4



• Wymiary (mm): 160 x 160 x 91
• Montaż: Wyposażony w szynę TS 35/7,5, 14 zacisków UT 4 i 3 zaciski UT 4 PE
• Wejścia kablowe:
  • Strona B: 6 przepustów M20 (Ø 6-12 mm)
• Zastosowanie: Przeznaczony do instalacji wymagających większej liczby połączeń. Dzięki swojej pojemności sprawdzi się w bardziej złożonych systemach elektrycznych, gdzie przewodów i połączeń jest więcej.

---

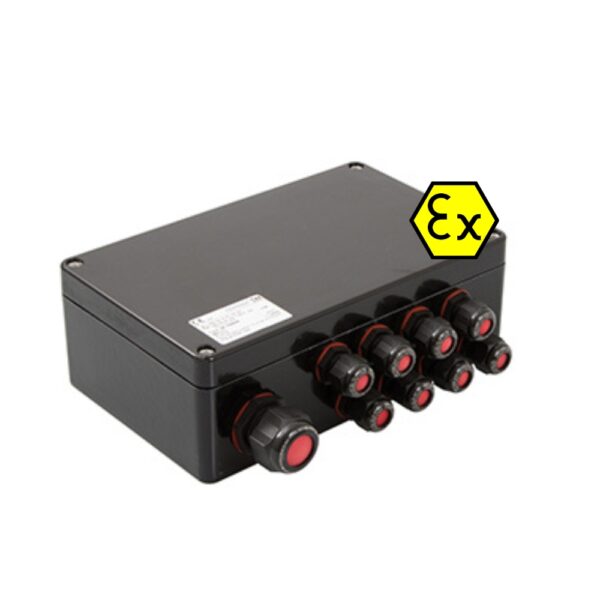

PExcom 4 – Model 06.16 26 09 4

• Wymiary (mm): 160 x 260 x 91
• Montaż: Posiada szynę TS 35/7,5, 25 zacisków UT 4 i 4 zaciski UT 4 PE
• Wejścia kablowe:
  • Strona B: 1 przepust M32 (Ø 18-25 mm) oraz 8 przepustów M20 (Ø 6-12 mm)
• Zastosowanie: Jest to największy model w serii PExcom, zaprojektowany do dużych systemów o dużej gęstości okablowania. Dzięki większym przepustom kablowym idealnie sprawdzi się w zaawansowanych instalacjach, gdzie liczba przewodów jest znaczna.



---

Dodatkowe akcesoria do montażu zewnętrznego

• Order No. 10.03 11 01 – Montaż zewnętrzny dla modelu PExcom 1
• Order No. 10.03 11 02 – Montaż zewnętrzny dla modeli PExcom 2, 3 i 4

---

Czym są puszki Ex?

Puszka zaciskowo-łączeniowa EX PExcom to specjalny rodzaj puszki zaciskowej stosowanej w miejscach, gdzie istnieje ryzyko wybuchu związanego z obecnością substancji łatwopalnych lub wybuchowych. Puszki te są przeznaczone dla systemów elektrycznych i telekomunikacyjnych, które wymagają łączenia i zaciskania przewodów w miejscach, gdzie występują zagrożenia związane z obecnością substancji niebezpiecznych.

Obudowa jest wykonana z materiałów o wysokiej odporności na wybuchy, takich jak stal nierdzewna lub stop aluminium. Zawiera ona również specjalne uszczelnienia, które zapobiegają przedostawaniu się substancji niebezpiecznych do wnętrza puszki. W przypadku pojawienia się wyładowań elektrycznych lub iskier jest w stanie wytrzymać duże ciśnienia i temperatury, co minimalizuje ryzyko wybuchu.

Dany produkt stosuje się przede wszystkim w przemyśle chemicznym, petrochemicznym, rafineryjnym oraz w kopalniach, gdzie obecność substancji wybuchowych jest szczególnie groźna. Puszki te są również stosowane w instalacjach offshore, gdzie występują trudne warunki atmosferyczne i wymagane są wysokie
