Combirail – Modułowa obudowa na szynę DIN

Opis

BOPLA Combirail – Modułowa obudowa z profilu na szynę DIN z poliamidu UL 94 V0

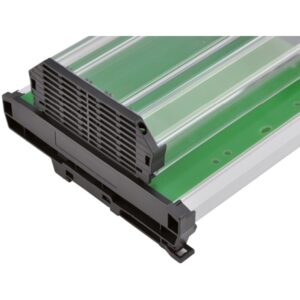

BOPLA Combirail to wyjątkowe rozwiązanie modułowe, które zostało zaprojektowane z myślą o maksymalnej funkcjonalności i niezawodności. Ta obudowa na szynę DIN, wykonana z poliamidu o klasie palności UL 94 V0, łączy w sobie najwyższą jakość materiałów z przemyślaną konstrukcją, co czyni ją idealnym wyborem dla szerokiej gamy zastosowań elektronicznych.

Mocne strony BOPLA Combirail:

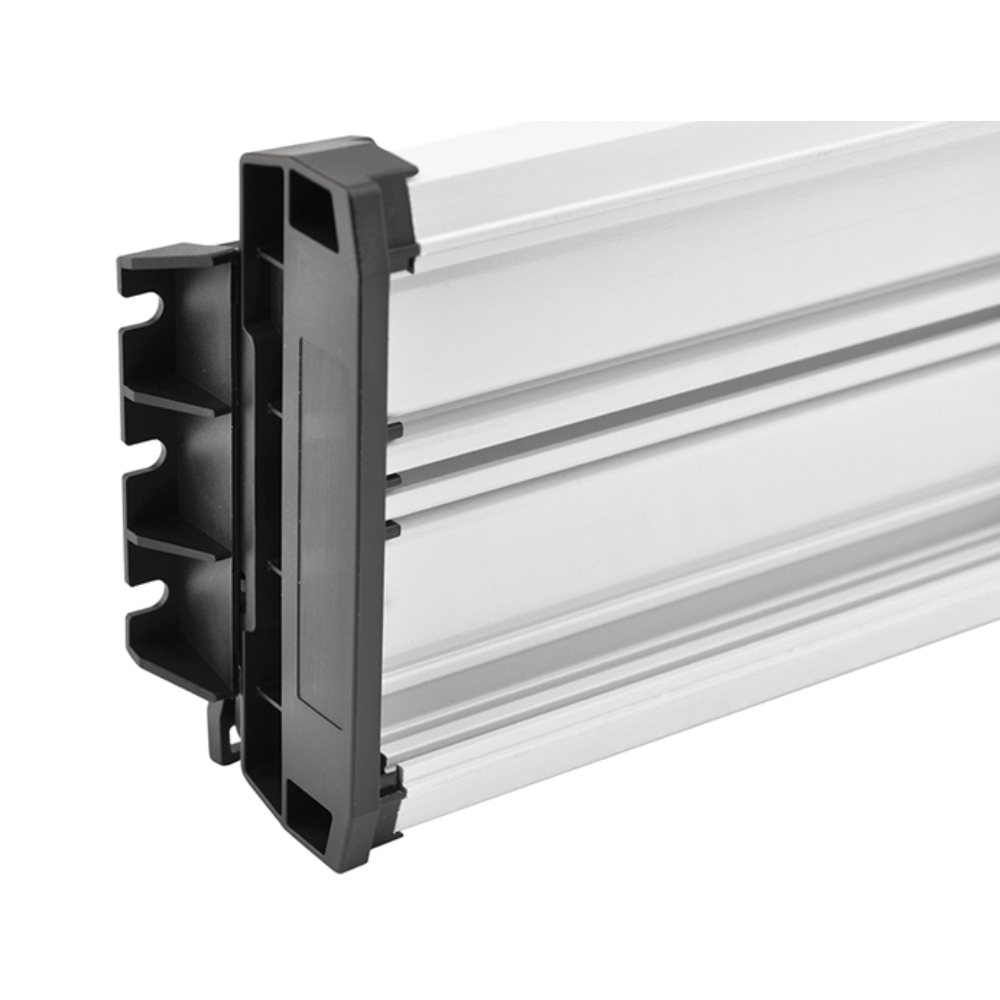

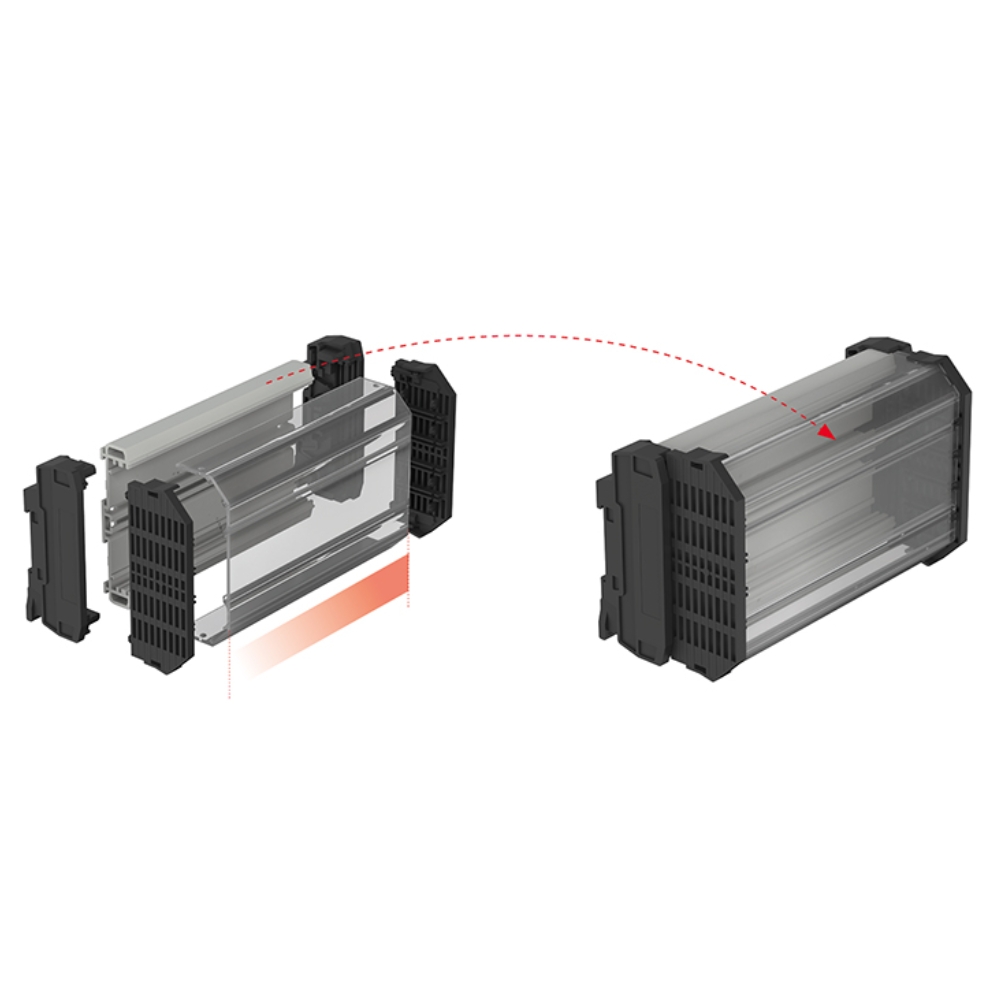

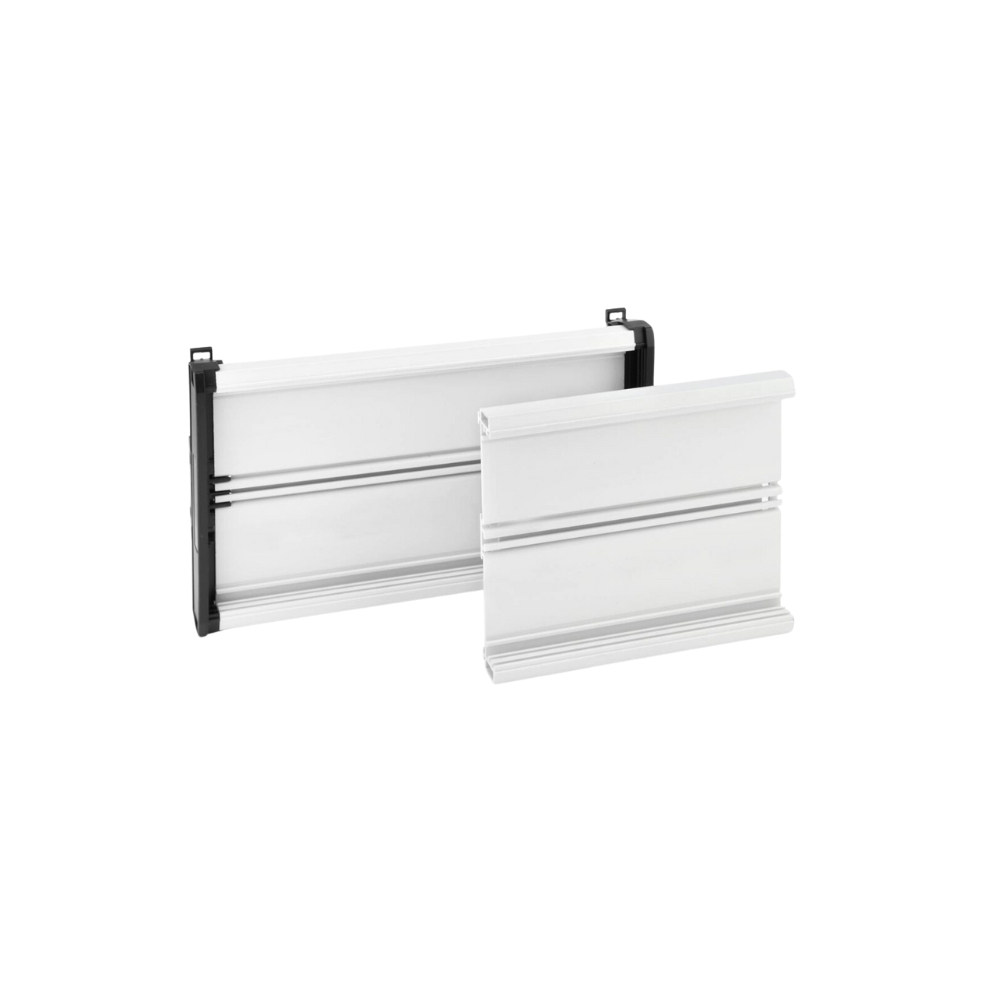

• Modułowa konstrukcja: Elementy boczne ze zintegrowanym zaczepem stopy łatwo zatrzaskują się z profilem obudowy, co znacząco ułatwia montaż. Dzięki temu oszczędzasz czas i zyskujesz pewność, że obudowa pozostanie stabilna nawet w trudnych warunkach.
• Wysoka stabilność mechaniczna: Dla długich profili lub dużych obciążeń oferujemy opcjonalne elementy stopy, które zwiększają stabilność konstrukcji. To rozwiązanie idealnie sprawdza się w aplikacjach wymagających dodatkowej wytrzymałości.

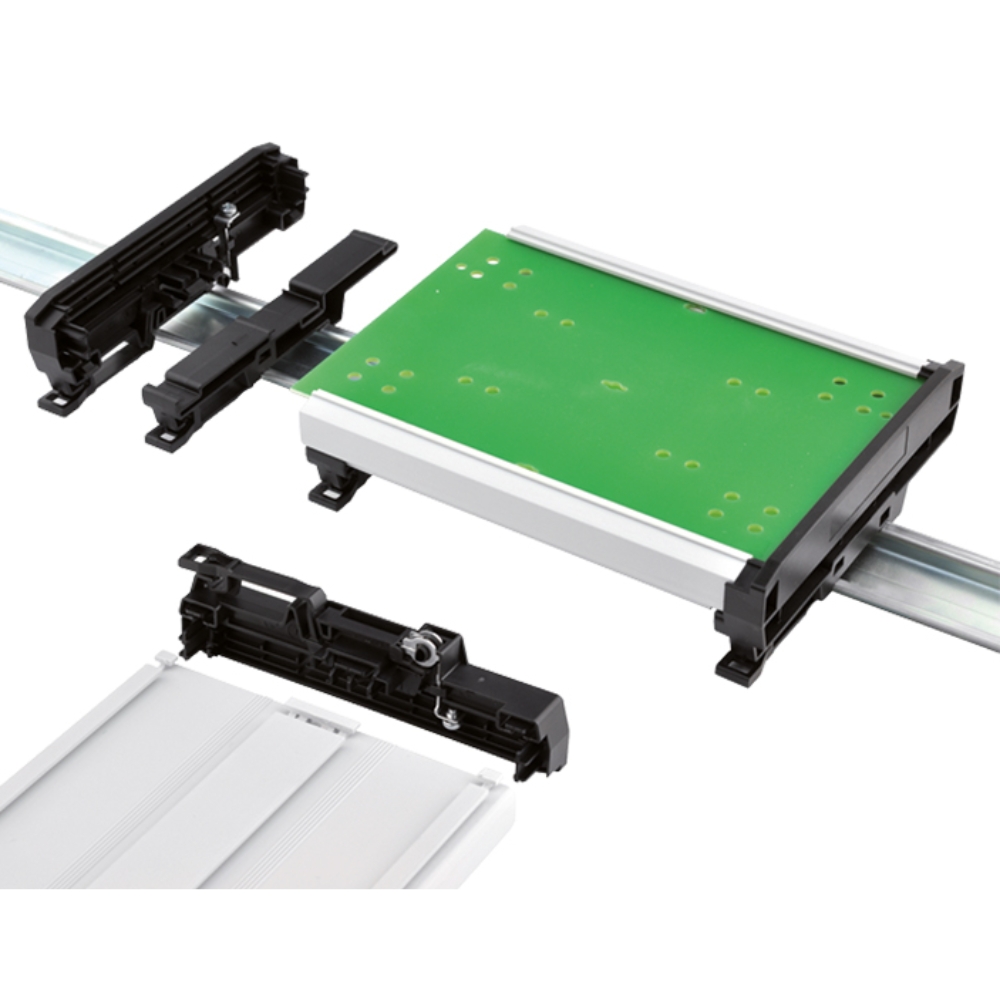

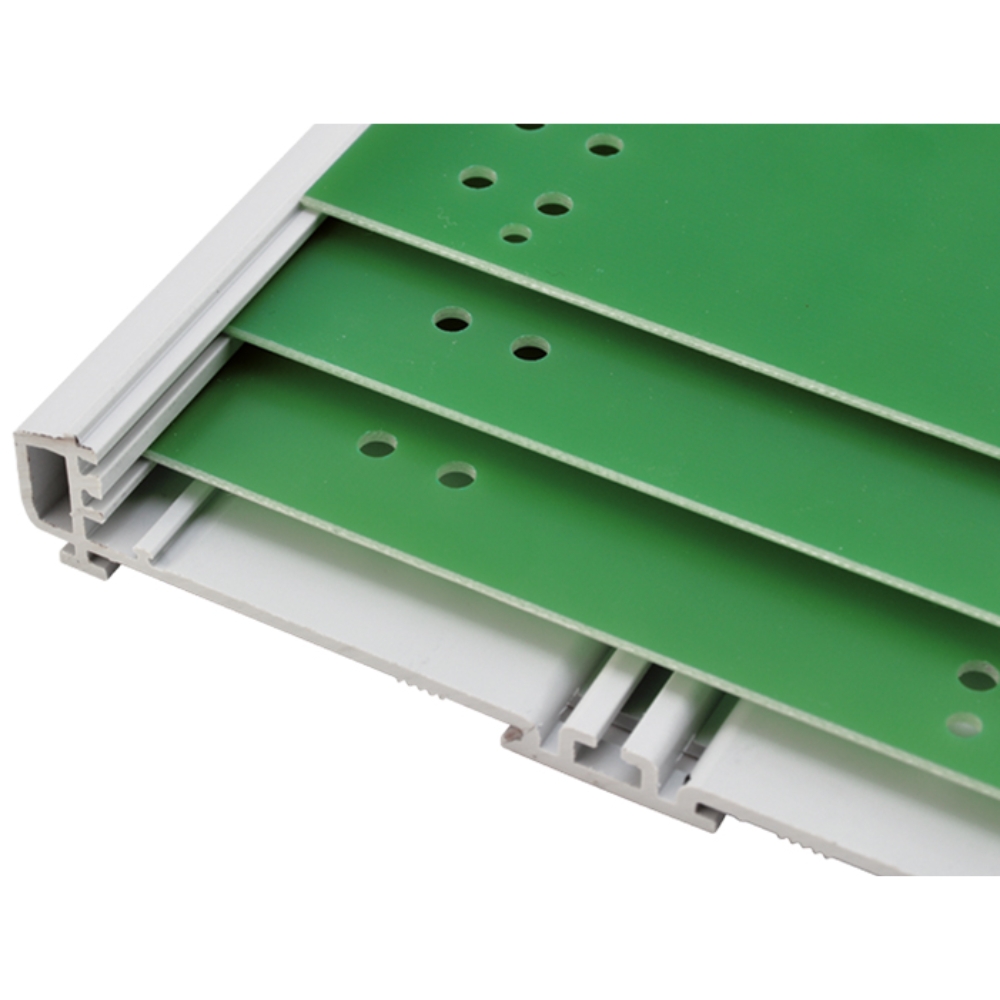

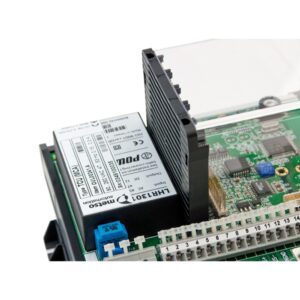

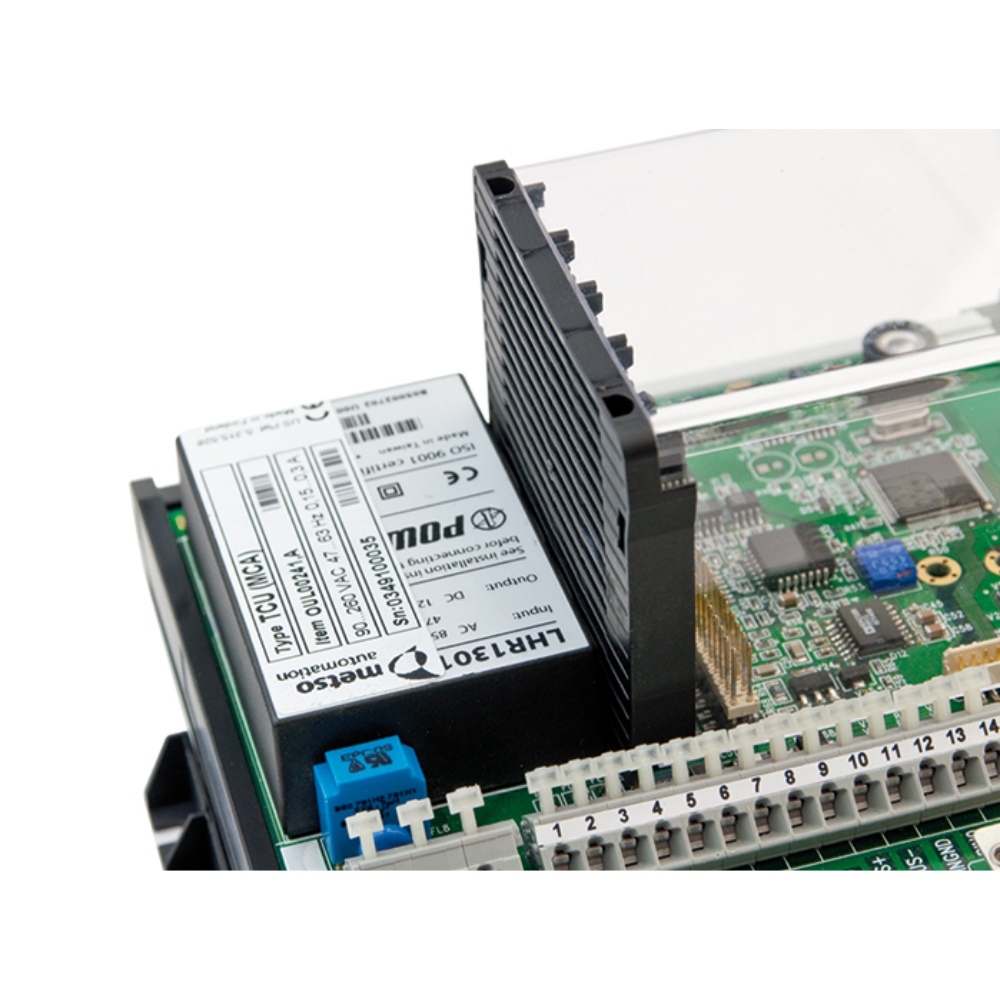

• Elastyczność montażu: Rowki prowadzące na trzech poziomach umożliwiają precyzyjne umieszczenie płytki drukowanej lub dodatkowego mocowania panelu przedniego. Dzięki temu możesz swobodnie dopasować obudowę do specyficznych potrzeb swojego projektu.

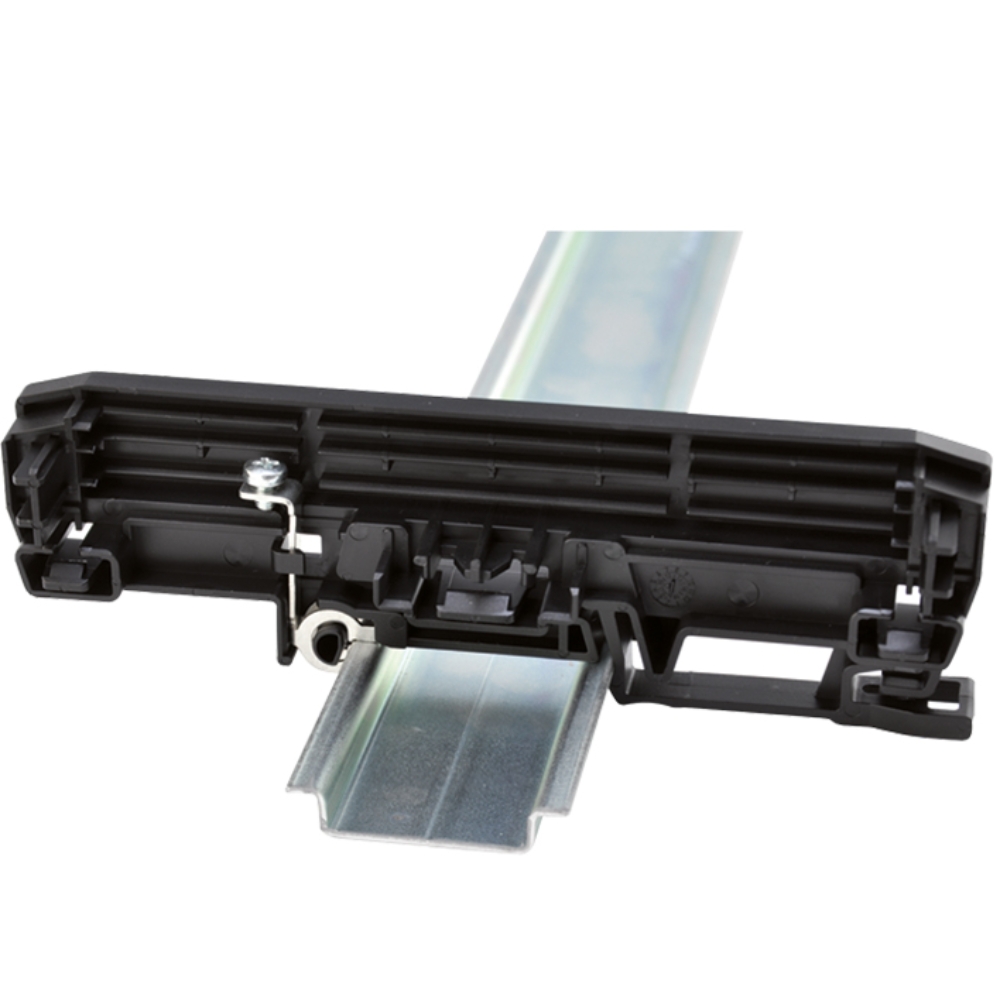

• Opcje uziemienia: Możliwość podłączenia płytki drukowanej do szyny DIN za pomocą potencjalnego styku uziemiającego, dostępnego jako akcesorium, zwiększa bezpieczeństwo i niezawodność całego systemu.
• Odporność na wysokie temperatury: Obudowa BOPLA Combirail wytrzymuje temperatury do 100°C, co sprawia, że jest doskonałym rozwiązaniem dla środowisk o podwyższonych wymaganiach termicznych.
• Uniwersalność rozmiarów: Dostępne są trzy podstawowe rozmiary i trzy standardowe długości, a na życzenie klienta oferujemy również specjalne długości, co pozwala na pełną personalizację produktu.
• Dopasowanie do designu: Możliwość montażu na ścianie z dopasowanym designem sprawia, że BOPLA Combirail nie tylko spełnia swoje funkcje techniczne, ale również estetycznie komponuje się z otoczeniem.



---

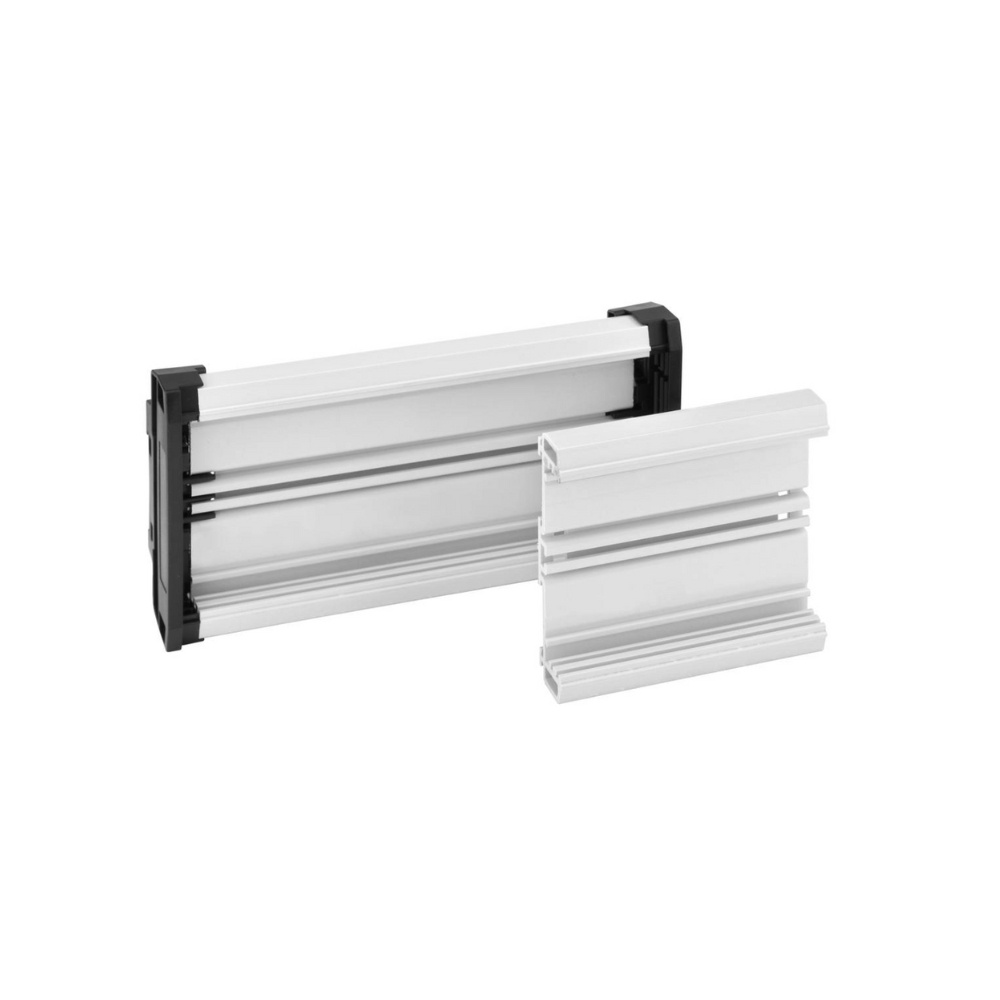

Combirail | Profile obudowy – Warianty i akcesoria

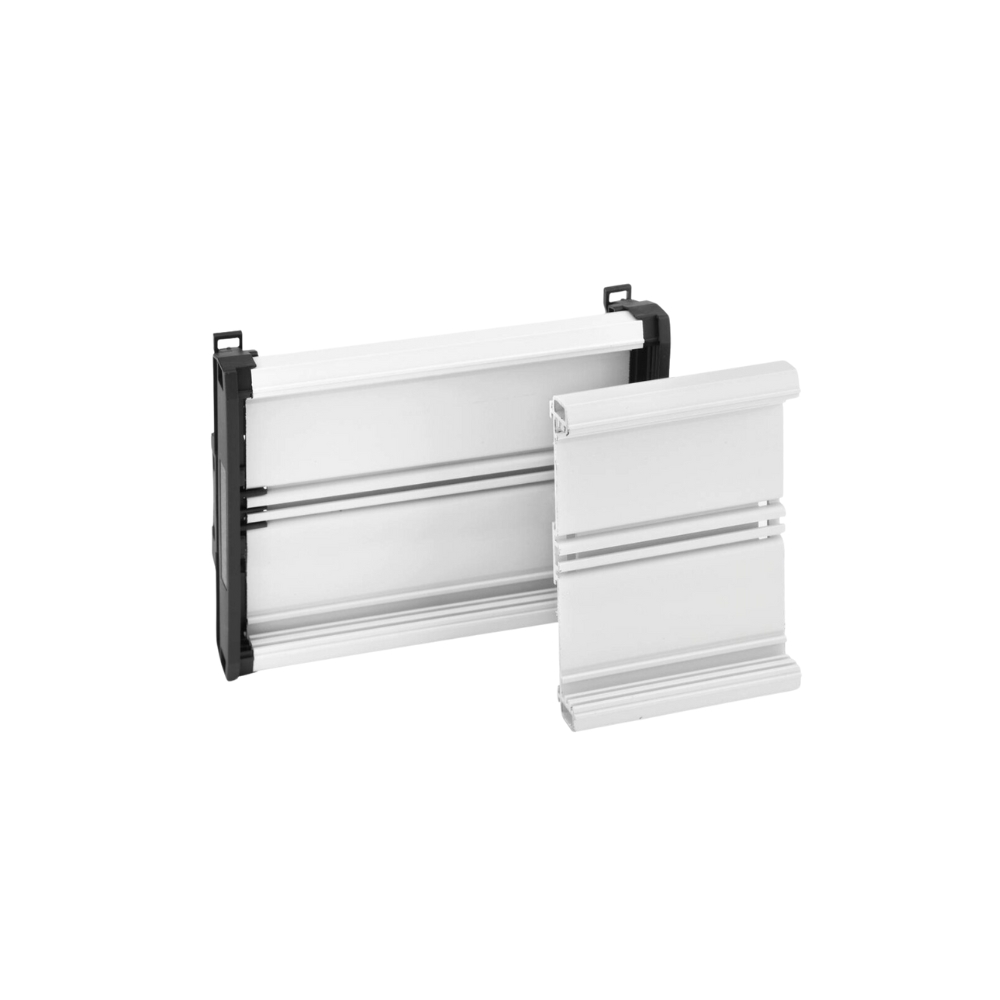

Profile podstawowe

Model	Numer zamówienia	A	B	C	b1	c1
CRP 72-100	67207100	32	88	84	72	101
CRP 72-160	67207160	32	88	144	72	161
CRP 72-220	67207220	32	88	204	72	221



Profile podstawowe

Model	Numer zamówienia	A	B	C	b1	c1
CRP 108-100	67210100	32	124	84	108	101
CRP 108-160	67210160	32	124	144	108	161
CRP 108-220	67210220	32	124	204	108	221

Profile podstawowe

Model	Numer zamówienia	A	B	C	b1	c1
CRP 122-100	67212100	32	138	84	122	101
CRP 122-160	67212160	32	138	144	122	161
CRP 122-220	67212220	32	138	204	122	221

Uwagi:
C = długość profilu. Specjalne długości, osłony, panele przednie i montażowe na życzenie. Elementy boczne znajdują się w sekcji Akcesoria.
Proszę zwrócić uwagę na powierzchnie wprowadzania.

Zakres dostawy:
Profil obudowy

Zestawy zaślepek modułowych do bocznego zamykania pokryw modułów

Model	Numer zamówienia	Uwagi
CRM 73/24	67307324	Do CRPM 73/24-… (-E)
CRM 73/63	67307363	Do CRPM 73/63-… (-E)
CRM 92/34	67309234	Do CRPM 92/34-… (-E)

Zakres dostawy:
1 zestaw (2 sztuki)
Elementy boczne, poliamid

Zestawy zaślepek modułowych i elementy boczne – Elementy boczne, poliamid

Model	Numer zamówienia	Uwagi
CR 72-KS	67307100	Do CRP 72
CR 108-KS	67310100	Do CRP 108
CR 122-KS	67312100	Do CRP 122

Zakres dostawy:
2 elementy boczne (prawy/lewy)

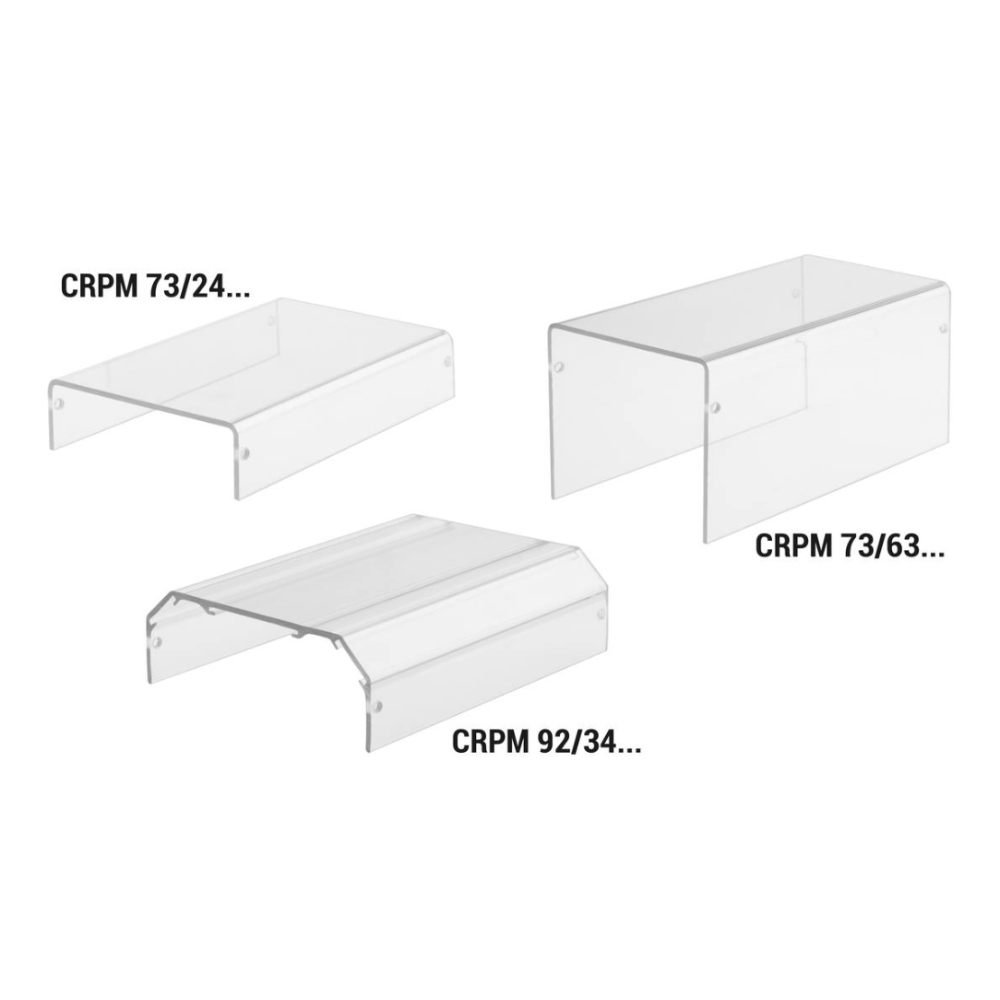

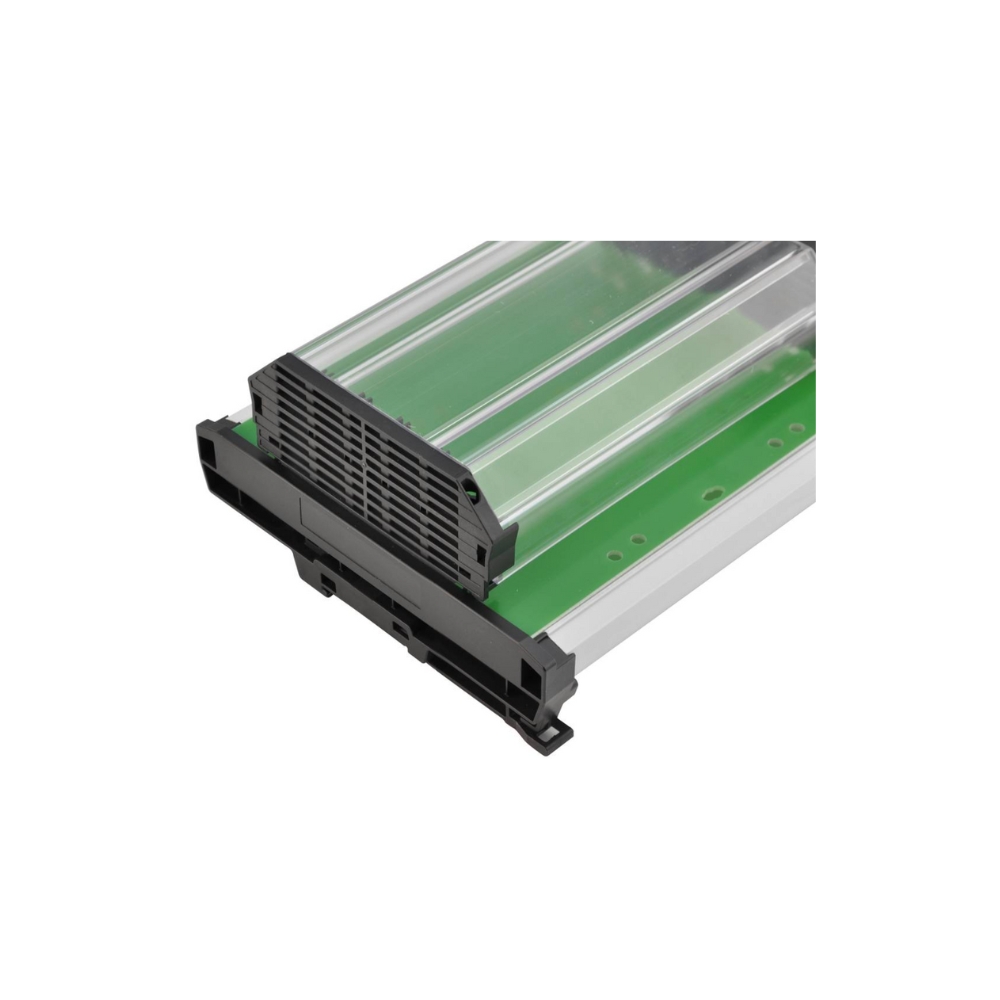

Pokrywa modułowa, przezroczysta, wysokość 24, 34 lub 63 mm

Model	Numer zamówienia	Uwagi
CRPM 73/24-100	67273100	Wymiary w mm: 73 x 24 x 84
CRPM 73/24-100-E	67273101	Wymiary w mm: 73 x 24 x 70
CRPM 73/24-160	67273160	Wymiary w mm: 73 x 24 x 144
CRPM 73/24-160-E	67273161	Wymiary w mm: 73 x 24 x 130
CRPM 73/24-220	67273220	Wymiary w mm: 73 x 24 x 204
CRPM 73/24-220-E	67273221	Wymiary w mm: 73 x 24 x 190
CRPM 73/63-100	67273300	Wymiary w mm: 73 x 63 x 84
CRPM 73/63-100-E	67273301	Wymiary w mm: 73 x 63 x 70
CRPM 73/63-160	67273400	Wymiary w mm: 73 x 63 x 144
CRPM 73/63-160-E	67273401	Wymiary w mm: 73 x 63 x 130
CRPM 73/63-220	67273500	Wymiary w mm: 73 x 63 x 204
CRPM 73/63-220-E	67273501	Wymiary w mm: 73 x 63 x 190
CRPM 92/34-100	67292100	Wymiary w mm: 92 x 34 x 84
CRPM 92/34-100-E	67292101	Wymiary w mm: 92 x 34 x 70
CRPM 92/34-160	67292160	Wymiary w mm: 92 x 34 x 144
CRPM 92/34-160-E	67292161	Wymiary w mm: 92 x 34 x 130
CRPM 92/34-220	67292220	Wymiary w mm: 92 x 34 x 204
CRPM 92/34-220-E	67292221	Wymiary w mm: 92 x 34 x 190

Uwagi:
Należy wybrać model CRPM../..-…-E, jeśli używany jest jeden z metalowych kontaktów PE CR-EO, CR-EM lub CR-EU. Dodatkowe długości dostępne na życzenie.

Zakres dostawy:
1 pokrywa modułowa

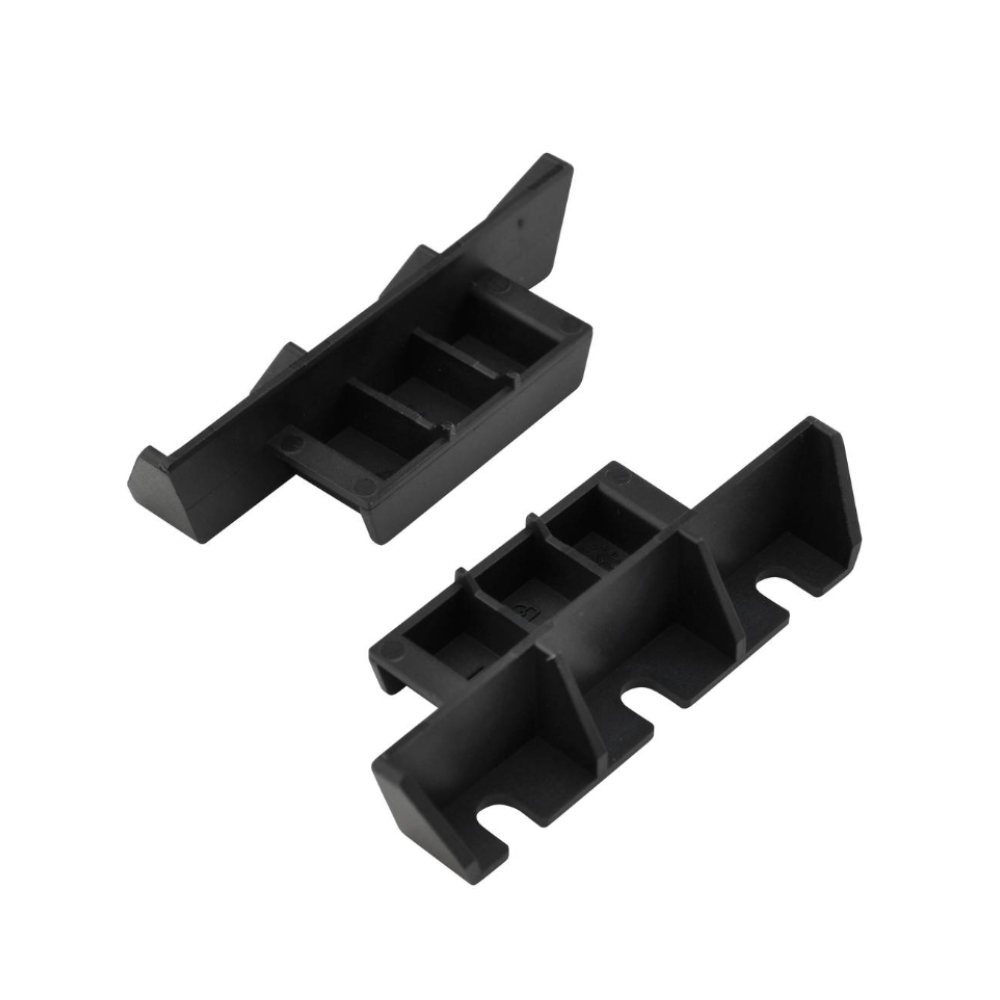

Elementy stopy na szynę DIN, poliamid

Model	Numer zamówienia	Uwagi
CR 72-R	67507200	Do CRP 72
CR 108-R	67510200	Do CRP 108
CR 122-R	67512200	Do CRP 122



Uwagi:
W zależności od zastosowania dłuższe profile podstawowe mogą wymagać dodatkowego elementu stopy, aby zapewnić najlepszy możliwy chwyt na szynie DIN.

Zakres dostawy:
1 element stopy

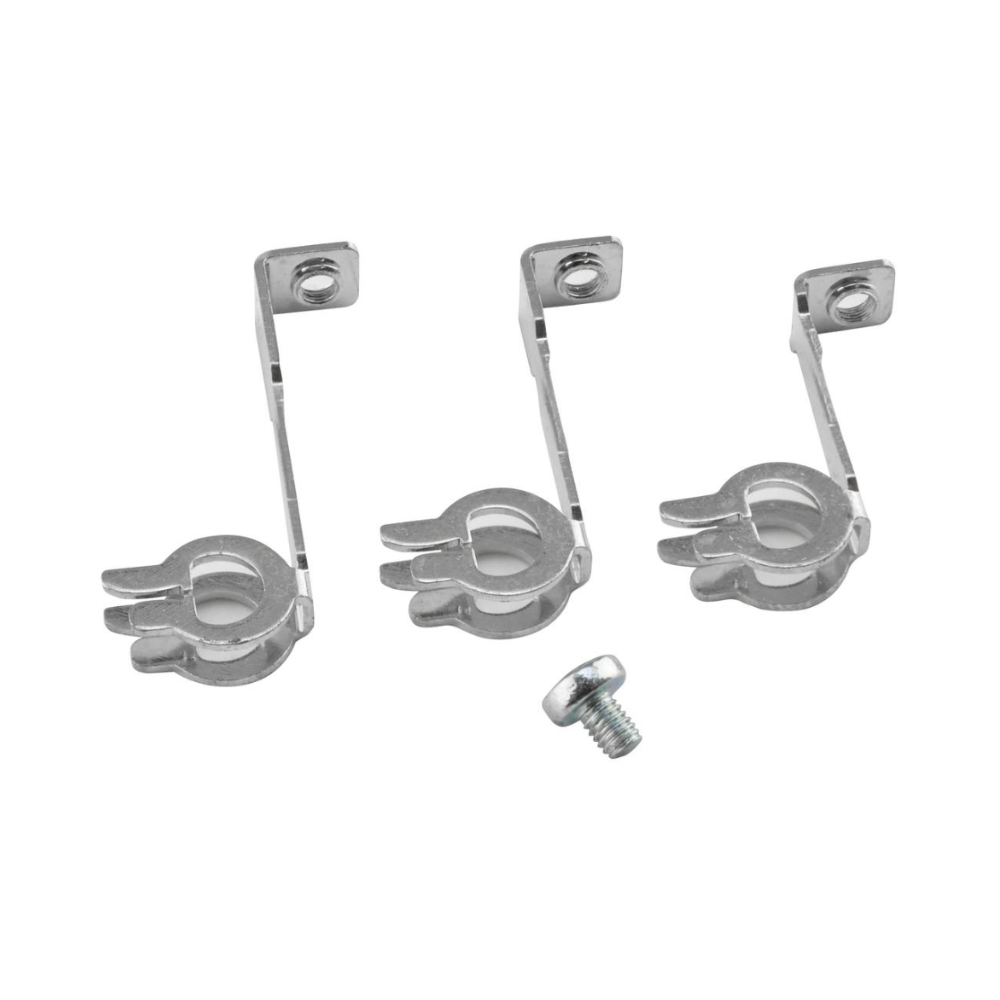

Kontakty PE, metale

Model	Numer zamówienia	Uwagi
CR-EO	67500301	Do górnego poziomu PCB
CR-EM	67500302	Do środkowego poziomu PCB
CR-EU	67500303	Do dolnego poziomu PCB



Uwagi:
Montaż odbywa się przez zatrzaśnięcie w elemencie bocznym. Kontakt z PCB jest realizowany za pomocą dołączonej śruby.

Zakres dostawy:
1 kontakt metalowy, 1 śruba mocująca (średnica głowicy 6 mm)

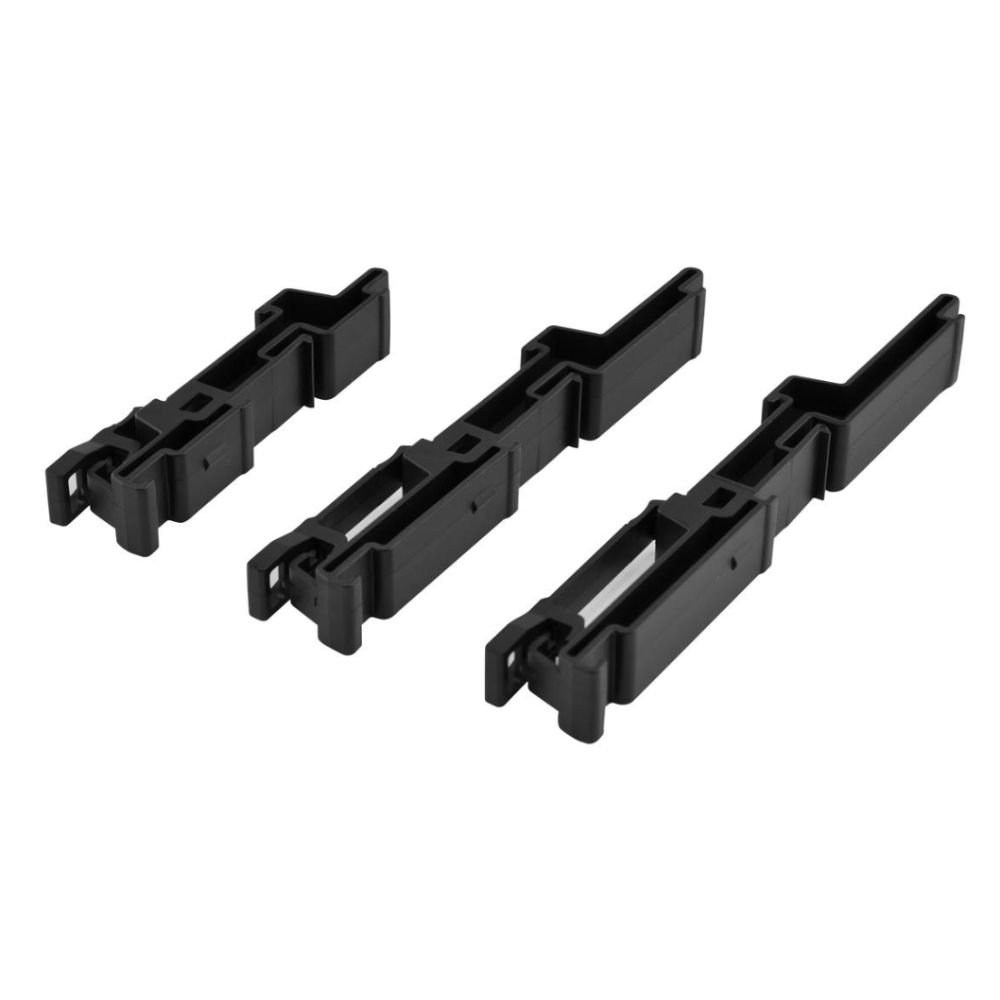

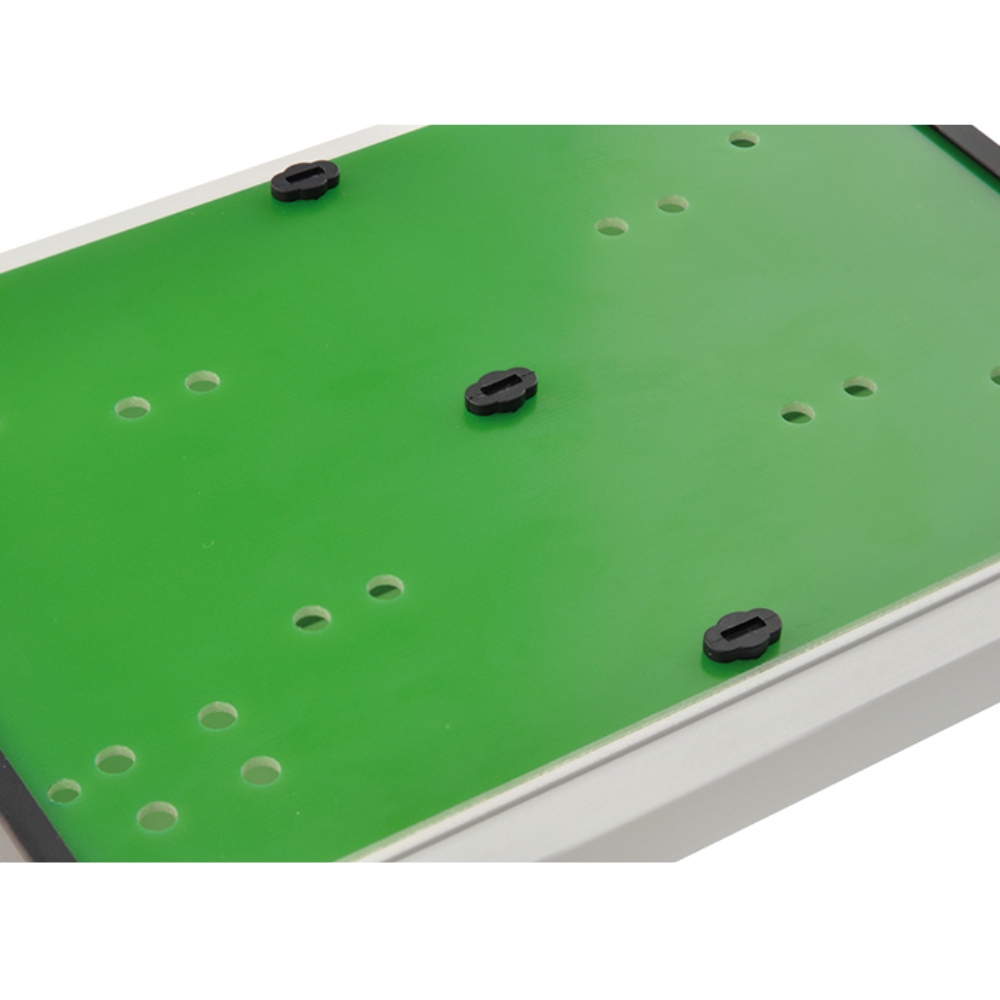

Elementy blokujące do mocowania PCB, poliamid

Model	Numer zamówienia	Uwagi
CR-LF1	67300401	Do górnego poziomu PCB, boczne
CR-LF2	67300402	Do górnego poziomu PCB, centralne
CR-LF3	67300403	Do środkowego poziomu PCB, centralne
CR-LF4	67300404	Do dolnego poziomu PCB, centralne

Uwagi:
Do zamocowania PCB na górnym poziomie potrzebne są dwa elementy blokujące na każdą obudowę.

Zakres dostawy:
10 sztuk

Kołnierz do bezpośredniego montażu na ścianie, poliamid

Model	Numer zamówienia
CR-WL	67300405

Uwagi:

Kontakty PE nie mogą być zamontowane, jeśli używane są kołnierze montażowe na ścianę.

Zakres dostawy: 1 zestaw kołnierzy montażowych na ścianę (prawy/lewy)



---

BOPLA Combirail to idealne rozwiązanie dla wszystkich, którzy poszukują niezawodnej i wszechstronnej obudowy do swoich projektów elektronicznych. Niezależnie od wymagań, nasz zespół jest gotowy pomóc w doborze odpowiednich akcesoriów oraz dostosować standardowe produkty do indywidualnych potrzeb. Skontaktuj się z nami, aby dowiedzieć się więcej o możliwościach, jakie oferuje BOPLA Combirail.

Pomagamy w doborze akcesorium do instalacji elektronicznej oraz zapewniamy modyfikację standardowych produktów według Państwa projektu. Zachęcamy do sprawdzenia naszych możliwości [TUTAJ]

---
