Aluminiowe obudowy profilowe Filotec

Opis

Aluminiowe obudowy profilowe Filotec to seria obudów do elektroniki dostępna w wielu wariantach

Obudowa składa się z dwóch półskorup z profili aluminiowych, które łączy pokrywa. Profile obudowy wyposażone są w rowki do mocowania płytek drukowanych PCB lub paneli montażowych. Wszystkie obudowy posiadają zagłębienie na klawiatury foliowe. Pokrywy zapewniają różne możliwości nadruku, mocowania złączy itp.

Filotec od BOPLA to seria obudów aluminiowych z wieloma wariantami

Filotec to seria obudów aluminiowych oferująca ponad 100 standardowych modeli, które składają się z 6 szerokości, do 6 wysokości, 3 wariantów oraz różnych standardowych długości.

Profile aluminowe Filotec występują w wartianatach z:

  • Obszarem dla klawiatury membranowej (1 mm i 1.5 mm)
  • Radiatorami chłodzącymi
  • Odlewanymi uchwytami na ścianę

Charakterystyka:

  • Kolor: Naturalne, anodowane aluminium
  • Klasa ochrony: IP 40/DIN EN 60529
  • Materiał obudowy: Al Mg Si 0.5, anodowane;
  • Specjalne długości dostępne w krótkim czasie

Obudowy z profilii aluminiowych Filotec, tabela rózmiarów:

Model Numer katalogowy Szerokość (mm) Wysokość (mm) Długość (mm)
Filotec 3
F 316-50 97131050 33.6 16,40 50
F 316-80 97131080 33.6 16,40 80
F 316-1000 97131000** 33.6 16,40 1000
F 320-50 97132050 33.6 20,40 50
F 320-80 97132080 33.6 20,40 80
F 320-1000 97132000** 33.6 20,40 1000
F 324-50 97133050 33.6 24,40 50
F 324-80 97133080 33.6 24,40 80
F 324-1000 97133000** 33.6 24,40 1000
Filotec 4
F 416-50 97141050 41.6 16,40 50
F 416-80 97141080 41.6 16,40 80
F 416-100 97141100 41.6 16,40 100
F 416-1000 97141000** 41.6 16,40 1000
F 420-50 97142050 41.6 20,40 50
F 420-80 97142080 41.6 20,40 80
F 420-100 97142100 41.6 20,40 100
F 420-1000 97142000** 41.6 20,40 1000
F 424-50 97143050 41.6 24,40 50
F 424-80 97143080 41.6 24,40 80
F 424-100 97143100 41.6 24,40 100
F 424-1000 97143000** 41.6 24,40 1000
Filotec 5
F 516-50 97151050 55.3 16,40 50
F 516-80 97151080 55.3 16,40 80
F 516-100 97151100 55.3 16,40 100
F 516-1000 97151000** 55.3 16,40 1000
F 520-50 97152050 55.3 20,40 50
F 520-80 97152080 55.3 20,40 80
F 520-100 97152100 55.3 20,40 100
F 520-1000 97152000** 55.3 20,40 1000
F 524-50 97153050 55.3 24,40 50
F 524-80 97153080 55.3 24,40 80
F 524-100 97153100 55.3 24,40 100
F 524-1000 97153000** 55.3 24,40 1000
Filotec 7
F 716-50 97171050 71.8 16,40 50
F 716-80 97171080 71.8 16,40 80
F 716-100 97171100 71.8 16,40 100
F 716-1000 97171000** 71.8 16,40 1000
F 720-50 97172050 71.8 20,40 50
F 720-80 97172080 71.8 20,40 80
F 720-100 97172100 71.8 20,40 100
F 720-1000 97172000** 71.8 20,40 1000
F 724-50 97173050 71.8 24,40 50
F 724-80 97173080 71.8 24,40 80
F 724-100 97173100 71.8 24,40 100
F 724-1000 97173000** 71.8 24,40 1000
Filotec 10
F 1024-80 97113080 105 24,00 80
F 1024-100 97113100 105 24,00 100
F 1024-160 97113160 105 24,00 160
F 1024-220 97113220 105 24,00 220
F 1024-1000 97113000** 105 24,00 1000
F 1028-80 97114080 105 28,00 80
F 1028-100 97114100 105 28,00 100
F 1028-160 97114160 105 28,00 160
F 1028-220 97114220 105 28,00 220
F 1028-1000 97114000** 105 28,00 1000
F 1032-80 97115080 105 32,00 80
F 1032-100 97115100 105 32,00 100
F 1032-160 97115160 105 32,00 160
F 1032-220 97115220 105 32,00 220
F 1032-1000 97115000** 105 32,00 1000
F 1036-80 97116080 105 36,00 80
F 1036-100 97116100 105 36,00 100
F 1036-160 97116160 105 36,00 160
F 1036-220 97116220 105 36,00 220
F 1036-1000 97116000** 105 36,00 1000
F 1040-80 97117080 105 40,00 80
F 1040-100 97117100 105 40,00 100
F 1040-160 97117160 105 40,00 160
F 1040-220 97117220 105 40,00 220
F 1040-1000 97117000** 105 40,00 1000
F 1048-80 97118080 105 48,00 80
F 1048-100 97118100 105 48,00 100
F 1048-160 97118160 105 48,00 160
F 1048-220 97118220 105 48,00 220
F 1048-1000 97118000** 105 48,00 1000
Filotec 16
F 1632-80 97185080* 165 33,00 80
F 1632-100 97185100* 165 33,00 100
F 1632-160 97185160* 165 33,00 160
F 1632-220 97185220* 165 33,00 220
F 1632-1000 97185000** 165 33,00 1000
Obudowy Filotec z membranową klawiaturą (1 mm) na jednej połowie obudowy i ciągłymi profilowanymi wspornikami ściennymi na drugiej połowie obudowy.
F 520-50 WL 97252050 55.3 20,40 50
F 520-80 WL 97252080 55.3 20,40 80
F 520-100 WL 97252100 55.3 20,40 100
F 520-1000 WL 97252000** 55.3 20,40 1000
F 524-50 WL 97253050 55.3 24,40 50
F 524-80 WL 97253080 55.3 24,40 80
F 524-100 WL 97253100 55.3 24,40 100
F 524-1000 WL 97253000** 55.3 24,40 1000
Obudowy Filotec z membranową klawiaturą (1,5 mm) na jednej połowie obudowy i ciągłymi profilowanymi wspornikami ściennymi na drugiej połowie obudowy.
F 1036-80 WL 97216080 105 36,00 80
F 1036-100 WL 97216100 105 36,00 100
F 1036-160 WL 97216160 105 36,00 160
F 1036-220 WL 97216220 105 36,00 220
F 1036-1000 WL 97216000** 105 36,00 1000
F 1040-80 WL 97217080 105 40,00 80
F 1040-100 WL 97217100 105 40,00 100
F 1040-160 WL 97217160 105 40,00 160
F 1040-220 WL 97217220 105 40,00 220
F 1040-1000 WL 97217000** 105 40,00 1000
F 1048-80 WL 97218080 105 48,00 80
F 1048-100 WL 97218100 105 48,00 100
F 1048-160 WL 97218160 105 48,00 160
F 1048-220 WL 97218220 105 48,00 220
F 1048-1000 WL 97218000** 105 48,00 1000
Obudowa z radiatorem do chłodzenia
F 1048-80 KWL 97418080 105 48,00 80
F 1048-100 KWL 97418100 105 48,00 100
F 1048-160 KWL 97418160 105 48,00 160
F 1048-220 KWL 97418220 105 48,00 220
F 1048-1000 KWL 97418000** 105 48,00 1000

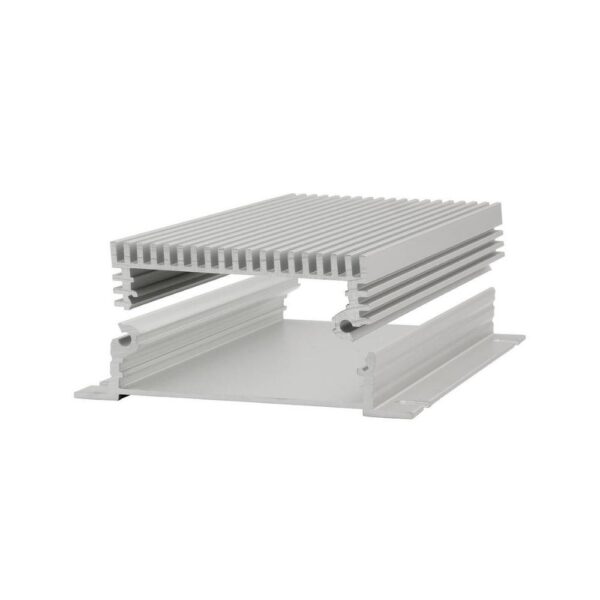

Obudowy z żeberkami chłodzącymi na jednej połowie obudowy i ciągłymi profilowanymi wspornikami ściennymi na drugiej połowie obudowy
F 524-50 KWL 97453050 55.3 24,40 50
F 524-80 KWL 97453080 55.3 24,40 80
F 524-100 KWL 97453100 55.3 24,40 100
F 524-1000 KWL 97453000** 55.3 24,40 1000



Dzięki szerokiej gamie wariantów Filotec zapewnia elastyczność i dostosowanie do różnorodnych potrzeb. Skontaktuj się z nami, aby uzyskać więcej informacji na temat naszych produktów.
