Obudowy BOPLA Alubos

Kategoria: Tag:

Opis

Obudowy BOPLA Alubos: Uniwersalna aluminiowa obudowa profilowa, IP 65

Obudowy BOPLA Alubos to seria uniwersalnych aluminiowych obudów profilowych, charakteryzujących się doskonałą ochroną IP 65. Główne cechy tego produktu to:

  • 5 wariantów profili
  • 10 przekrojów poprzecznych profili
  • Standardowe długości dostępne w magazynie
  • Szybka dostępność specjalnych długości
  • Wytrzymałe, funkcjonalne pokrywy z odlewanego aluminium
  • Efektywne tłumienie zakłóceń elektromagnetycznych (EMC)
  • Designowe uszczelki w 5 kolorach
  • Szeroki wybór akcesoriów
  • Efektywne odprowadzanie ciepła w połączeniu z ochroną IP 65

Kolor Czarny, zbliżony do RAL 9005; dostępne specjalne kolory na życzenie.

Klasa ochrony ABP, ABPH: aż do IP 65/DIN EN 60529; ABPU: IP 40/DIN EN 60529.

Materiał obudowy Profile ekstrudowane: Al Mg Si 0,5 proszkowo lakierowane; pokrywa odlewana: GB Al Si 12, proszkowo lakierowana; uszczelka: TPE; dla szczegółów patrz Informacje Techniczne.

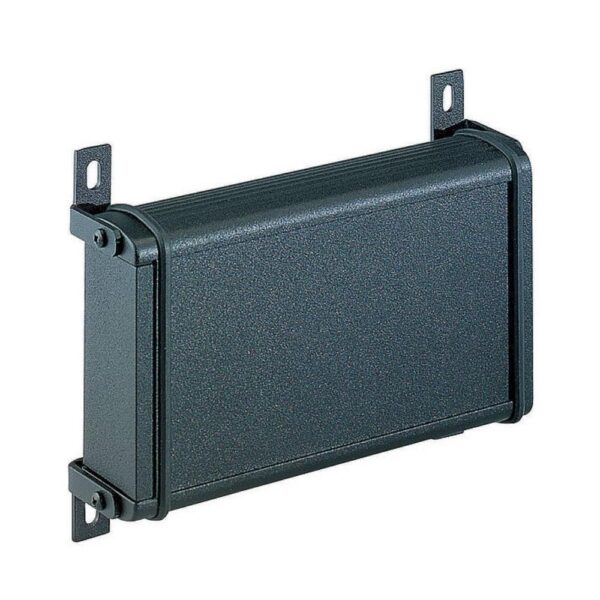

Obudowa BOPLA Alubos składa się z proszkowo lakierowanego profilu aluminiowego i może być dostosowana pod względem długości i koloru do potrzeb aplikacji. Dodatkowo, opcjonalne alety chłodzące (ABPH-K) oraz profile uchwytów ścienne umożliwiają nie tylko efektywne odprowadzanie ciepła, ale także solidne montowanie na ścianie. Dostępne warianty profili – zamknięte (ABP), poziomo podzielone (ABPH) lub otwarte z jednej strony (ABPU) – zapewniają odpowiednie rozwiązanie obudowy dla każdej sytuacji montażowej.

Dobra ochrona przed zakłóceniami elektromagnetycznymi (EMC) osiągana jest poprzez powierzchnie kontaktowe, łączące pokrywę z profilem. Dla większego poziomu ochrony dostępne są uszczelki EMC przewodzące. Profilowe boki z wgłębieniami są odpowiednie do montażu klawiatur membranowych, a boczne powierzchnie zostały ergonomicznie zaprojektowane.

Obudowa ABD posiada pokrywę z obszarem wgłębienia, umożliwiającym montaż przednich membran lub klawiatur membranowych. Dla wszystkich pokryw dostarczana jest czarna uszczelka. Dostępne są także uszczelki w różnych kolorach oraz uszczelki EMC lub UL 94 V0. Opcjonalne akcesoria, takie jak osłony ochronne, profile uchwytów ścienne, uchwyty odchylne i standardowe, dodatkowo poszerzają funkcjonalność obudowy.

Profile zamknięte – ALUBOS

ABP 600 – Enclosure profiles, closed ABP 600

Model Order no. A B C IP NEMA
ABP 600-0100 84060100 57 32 100 65 3
ABP 600-0150 84060150 57 32 150 65 3
ABP 600-0200 84060200 57 32 200 65 3
ABP 600-1000 84060000 57 32 1000 65 3

ABP 820 – Enclosure profiles, closed ABP 820

Model Order no. A B C IP NEMA
ABP 820-0100 84820100 82 22 100 65 3
ABP 820-0150 84820150 82 22 150 65 3
ABP 820-0200 84820200 82 22 200 65 3
ABP 820-1000 84820000 82 22 1000 65 3

ABP 800 – Enclosure profiles, closed ABP 800

Model Order no. A B C IP NEMA
ABP 800-0100 84080100 82 32 100 65 3
ABP 800-0150 84080150 82 32 150 65 3
ABP 800-0200 84080200 82 32 200 65 3
ABP 800-1000 84080000 82 32 1000 65 3

ABP 880 – Enclosure profiles, closed ABP 880

Model Order no. A B C IP NEMA
ABP 880-0100 84090100 84 82 100 65 3
ABP 880-0150 84090150 84 82 150 65 3
ABP 880-0200 84090200 84 82 200 65 3
ABP 880-1000 84090001 84 82 1000 65 3

ABP 1000 – Enclosure profiles, closed ABP 1000

Model Order no. A B C IP NEMA
ABP 1000-0100 84100100 106 32 100 65 3
ABP 1000-0150 84100150 106 32 150 65 3
ABP 1000-0200 84100200 106 32 200 65 3
ABP 1000-1000 84100000 106 32 1000 65 3

ABP 1040 – Enclosure profiles, closed ABP 1040

Model Order no. A B C IP NEMA
ABP 1040-0100 84040100 108 42 100 65 3
ABP 1040-0150 84040150 108 42 150 65 3
ABP 1040-0200 84040200 108 42 200 65 3
ABP 1040-1000 84040000 108 42 1000 65 3

ABP 1300 – Enclosure profiles, closed ABP 1300

Model Order no. A B C IP NEMA
ABP 1300-0100 84130100 138 34 100 65 3
ABP 1300-0150 84130150 138 34 150 65 3
ABP 1300-0200 84130200 138 34 200 65 3
ABP 1300-1000 84130000 138 34 1000 65 3

ABP 1600 – Enclosure profiles, closed ABP 1600

Model Order no. A B C IP NEMA
ABP 1600-0100 84160100 169 52 100 65 3
ABP 1600-0150 84160150 169 52 150 65 3
ABP 1600-0200 84160200 169 52 200 65 3
ABP 1600-1000 84160001 169 52 1000 65 3

ABP 1680 – Enclosure profiles, closed ABP 1680

Model Order no. A B C IP NEMA
ABP 1680-0100 84680100 169 82 100 65 3
ABP 1680-0150 84680150 169 82 150 65 3
ABP 1680-0200 84680200 169 82 200 65 3
ABP 1680-1000 84680000 169 82 1000 65 3

ABP 2070 – Enclosure profiles, closed ABP 2070

Model Order no. A B C IP NEMA
ABP 2070-0100 84207100 210 74 100 65 3
ABP 2070-0150 84207150 210 74 150 65 3
ABP 2070-0200 84207200 210 74 200 65 3
ABP 2070-1000 84207000 210 74 1000 65 3

Uwagi: C = długość profilu, dostępne specjalne długości na życzenie.

Zakres dostawy: Profil obudowy

Profile dzielone – ALUBOS

ABPH 600 – Enclosure profiles, horizontally-divided ABPH 600
Model Order no. A B C IP NEMA
ABPH 600-0100 84066100 57 32 100 65 3
ABPH 600-0150 84066150 57 32 150 65 3
ABPH 600-0200 84066200 57 32 200 65 3
ABPH 600-1000 84066001 57 32 1000 65 3

ABPH 820 – Enclosure profiles, horizontally-divided ABPH 820

Model Order no. A B C IP NEMA
ABPH 820-0100 84826100 82 22 100 65 3
ABPH 820-0150 84826150 82 22 150 65 3
ABPH 820-0200 84826200 82 22 200 65 3
ABPH 820-1000 84826000 82 22 1000 65 3

ABPH 800 – Enclosure profiles, horizontally-divided ABPH 800

Model Order no. A B C IP NEMA
ABPH 800-0100 84086100 82 32 100 65 3
ABPH 800-0150 84086150 82 32 150 65 3
ABPH 800-0200 84086200 82 32 200 65 3
ABPH 800-1000 84086001 82 32 1000 65 3

ABPH 1000 – Enclosure profiles, horizontally-divided ABPH 1000

Model Order no. A B C IP NEMA
ABPH 1000-0100 84106100 106 32 100 65 3
ABPH 1000-0150 84106150 106 32 150 65 3
ABPH 1000-0200 84106200 106 32 200 65 3
ABPH 1000-1000 84106001 106 32 1000 65 3

ABPH 1040 – Enclosure profiles, horizontally-divided ABPH 1040

Model Order no. A B C IP NEMA
ABPH 1040-0100 84046100 108 42 100 65 3
ABPH 1040-0150 84046150 108 42 150 65 3
ABPH 1040-0200 84046200 108 42 200 65 3
ABPH 1040-1000 84046000 108 42 1000 65 3

ABPH 1300 – Enclosure profiles, horizontally-divided ABPH 1300

Model Order no. A B C IP NEMA
ABPH 1300-0100 84136100 138 34 100 65 3
ABPH 1300-0150 84136150 138 34 150 65 3
ABPH 1300-0200 84136200 138 34 200 65 3
ABPH 1300-1000 84136000 138 34 1000 65 3

ABPH 1600 – Enclosure profiles, horizontally-divided ABPH 1600

Model Order no. A B C IP NEMA
ABPH 1600-0100 84166100 169 52 100 65 3
ABPH 1600-0150 84166150 169 52 150 65 3
ABPH 1600-0200 84166200 169 52 200 65 3
ABPH 1600-1000 84166001 169 52 1000 65 3

ABPH 1680 – Enclosure profiles, horizontally-divided ABPH 1680

Model Order no. A B C IP NEMA
ABPH 1680-0100 84686100 169 82 100 65 3
ABPH 1680-0150 84686150 169 82 150 65 3
ABPH 1680-0200 84686200 169 82 200 65 3
ABPH 1680-1000 84686000 169 82 1000 65 3

Note: C = długość profilu, specjalne długości na życzenie.

Zakres dostawy: Obudowa profilowa, dwie części wraz z uszczelką profilu.
