Obudowy stołowe Wavetronic

Opis

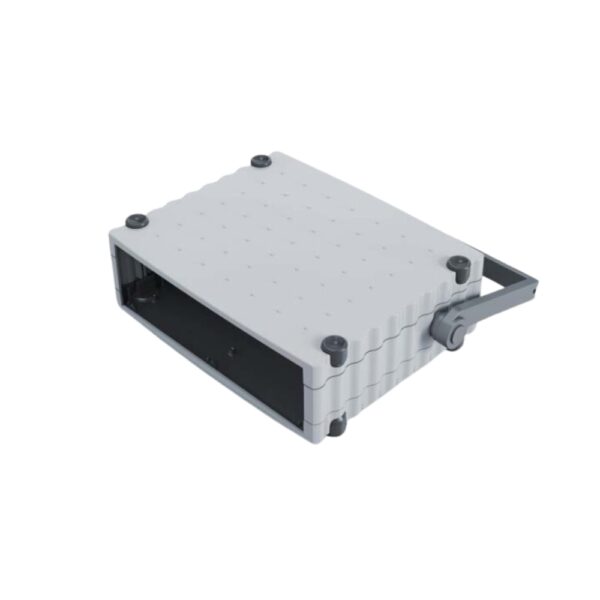

Obudowy stołowe Wavetronic – optymalna ochrona dla czułych systemów pomiarowych

Obudowy stołowe Wavetronic od ROSE Systemtechnik to zaawansowany system obudów stołowych, dedykowany do zastosowań w technologiach C&I oraz systemach PC. Zostały one zaprojektowane z myślą o wysoce czułych systemach pomiarowych, które wymagają maksymalnej ochrony przed zakłóceniami impulsów i fal. Konstrukcja złożona z dwóch aluminiowych pół-skorupek zapewnia optymalną ochronę, szczególnie w przypadku ultra-małych sygnałów pomiarowych.

Charakterystyczną cechą obudów Wavetronic jest falisty kształt boków, co nadaje im unikalny wygląd. System dostępny jest w czterech różnych wysokościach, co pozwala na elastyczne dopasowanie do różnych potrzeb projektowych. Panel przedni i tylny mogą być opcjonalnie połączone ze wbudowaną płytką PCB lub niezależnie przymocowane do obudowy.

Jednym z najważniejszych atutów tego systemu jest możliwość piętrowego ustawiania kilku obudów dzięki specjalnie zaprojektowanym elementom stóp i górnej sekcji, co pozwala na tworzenie struktur wieżowych.

Zastosowanie:

• Technologia pomiarowa, kontrolna oraz systemy PC
• Wysoce czułe technologie pomiarowe
• Maksymalna ochrona przed zakłóceniami impulsów i fal

Najważniejsze cechy produktu:

• Aluminiowa obudowa stołowa dedykowana do technologii MCR
• Różne wersje wysokości dzięki technologii profilowej
• Możliwość piętrowego ustawienia dzięki specjalnym elementom stóp
• Kontaktowe wnętrze obudowy dla maksymalnej ochrony sygnałów
• Montaż wewnętrzny za pomocą rowków montażowych dla nakrętek sprężynowych M4 i M5

Dane techniczne:

• Materiał: Pół-skorupy: DIN EN 1706 EN AC-AlSi 12 (Fe), Profile boczne: DIN EN 573 EN AW-AlMgSi
• Kolor: Obudowa RAL 7035 (jasnoszara) lub RAL 9005 (czarna), Elementy bazowe RAL 7024 (grafitowy szary) lub RAL 3003 (rubinowa czerwień)
• Klasa ochrony: IP40 zgodnie z EN 60529
• Powierzchnia: Powłoka proszkowa, półpołysk teksturowany
• Zakres temperaturowy: -40 °C do +80 °C

Wersja obudowy	Kod produktu	Wymiary obudowy zew. (mm)	Waga (g)	Kolor	Przednia ściana / tylna ściana (Zestaw, 2 szt.)	Maksymalna powierzchnia przedniego panelu (mm)
Wavetronic 1	07 70 01 01 0	324 x 268 x 55	2300	szary/anthracite	07 70 00 91 0	287 x 37
Wavetronic 1	07 70 02 01 0	324 x 268 x 55	2300	czarny/czerwony	07 70 00 91 0	287 x 37
Wavetronic 2	07 70 01 02 0	324 x 268 x 101	2700	szary/anthracite	07 70 00 92 0	287 x 83
Wavetronic 2	07 70 02 02 0	324 x 268 x 101	2700	czarny/czerwony	07 70 00 92 0	287 x 83
Wavetronic 3	07 70 01 03 0	324 x 268 x 147	3100	szary/anthracite	07 70 00 93 0	287 x 129
Wavetronic 3	07 70 02 03 0	324 x 268 x 147	3100	czarny/czerwony	07 70 00 93 0	287 x 129
Wavetronic 4	07 70 01 04 0	324 x 268 x 194	3500	szary/anthracite	07 70 00 94 0	287 x 176
Wavetronic 4	07 70 02 04 0	324 x 268 x 194	3500	czarny/czerwony	07 70 00 94 0	287 x 176
Wavetronic Specjalna wysokość	07 70 01 99 0	324 x 268 x SH**	–	szary/anthracite	07 70 00 99 0	287 x SH***
Wavetronic Specjalna wysokość	07 70 02 99 0	324 x 268 x SH**	–	czarny/czerwony	07 70 00 99 0	287 x SH***

Akcesoria

Produkt	Nr zamówienia
Nóżki wspierające (2 szt.), szare	07.70 00 81
Uchwyt do przenoszenia	07.70 00 82
Zestaw wsuwany 19” (53TE / 3HE)	07.70 00 83
Nakrętki sprężynowe M4 (4 szt.)	29.00 00 50
Nakrętki sprężynowe M5 (8 szt.)	10.03 60 01
Zestaw wsuwany 19” (dla Wavetronic 3)	07 70 00 83 0
Nakrętki sprężynowe do mocowania na profilu bocznym M4 (4 szt.)	29 00 00 50 0
Nakrętki sprężynowe M5 (8 szt.)	10 03 60 01 0
Uchwyty	07 70 00 82 0
Nóżki wspierające	07 70 00 81 0
Panel przedni/tylny Wavetronic 1	07 70 00 91 0
Panel przedni/tylny Wavetronic 2	07 70 00 92 0
Panel przedni/tylny Wavetronic 3	07 70 00 93 0
Panel przedni/tylny Wavetronic 4	07 70 00 94 0
Panel przedni/tylny Wavetronic Specjalna wysokość	07 70 00 99 0

Obudowy stołowe Wavetronic to doskonały wybór dla inżynierów, którzy potrzebują niezawodnej ochrony dla czułych komponentów pomiarowych. Dzięki solidnej konstrukcji z aluminium oraz możliwości piętrowego montażu system ten idealnie sprawdzi się w środowiskach wymagających ochrony przed zakłóceniami.

---

---

Obudowy do elektroniki stosowane w urządzeniach pomiarowych pełnią kluczową rolę w zapewnieniu ochrony i stabilności układów elektronicznych. W szczególności w urządzeniach pomiarowych, takich jak systemy MRI, obudowy muszą zapewniać optymalną ochronę przed zakłóceniami elektromagnetycznymi (EMI) oraz falami elektromagnetycznymi, które mogą wpływać na precyzję pomiarów.

Obudowy stołowe, takie jak te z serii Wavetronic od ROSE Systemtechnik, wyróżniają się wyjątkową konstrukcją, która umożliwia ochronę przed zakłóceniami impulsów oraz falami. Kluczowe cechy, na które warto zwrócić uwagę, to:

• Materiał obudowy: Aluminium zapewnia doskonałe właściwości EMC, idealne dla czułych systemów pomiarowych.
• Możliwość piętrowania: Dzięki specjalnym nóżkom możliwe jest tworzenie wież pomiarowych, co oszczędza miejsce na stanowisku pracy.
• Opcje montażowe: Możliwość instalacji paneli przednich i tylnych ułatwia dostęp do elektroniki oraz pozwala na elastyczność w montażu dodatkowych komponentów.

W zależności od specyficznych potrzeb urządzenia pomiarowego, takich jak w systemach MRI, warto wybrać obudowy, które oferują zarówno ochronę EMI, jak i łatwość w montażu i integracji.
