Proste ramię nośne GT 48/2

Opis

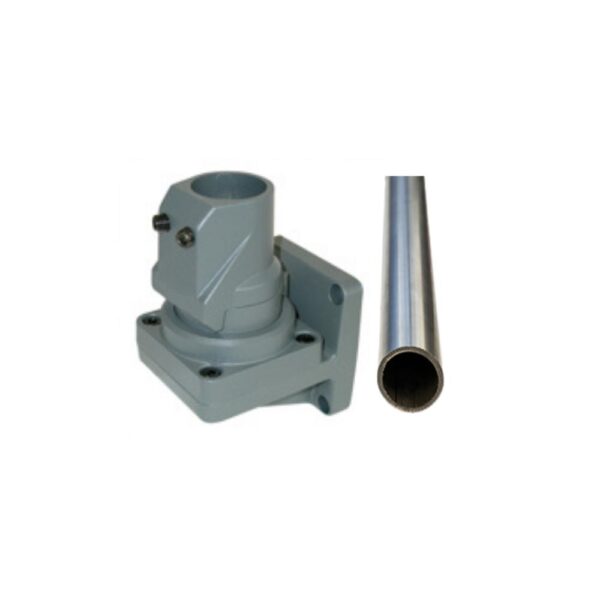

Proste ramię nośne GT 48/2 od ROSE Systemtechnik to system ramion nośnych, oparty na stalowych rurach o średnicy zewnętrznej 48 mm i ma wszystkie możliwości systemu modułowego.

Ten system ramienia wspomagającego, oparty na stalowych rurach o zewnętrznej średnicy 48 mm, posiada wszystkie możliwości modularnego systemu.

Komponenty do łączenia profili wykonane są z odlewanego aluminium i mogą być łatwo montowane za pomocą śrub zaciskowych wraz z rurami, tworząc kompletny system ramienia wspomagającego. GT 48/2, o maksymalnym obciążeniu 50 kg i zasięgu 1,00 m lub maksymalnym zasięgu 1,50 m przy obciążeniu 20 kg, obejmuje szeroki zakres obciążenia. Klient może samodzielnie przeciąć rury do indywidualnej długości.

Obszary zastosowania:

  • Możliwości modułowego systemu konstrukcyjnego
  • Łatwe połączenie w celu utworzenia kompletnego systemu ramienia wspomagającego
  • Maksymalne obciążenie 50 kg

Najważniejsze cechy produktu:

  • Przemysłowy system rurkowy do obudów sterowniczych
  • Konstrukcja modułowa dla indywidualnych komponentów
  • Chroniony wewnętrzny układ prowadzenia kabli

DANE TECHNICZNE

Materiał obudowy: Rura łącząca: Stal 48 x 4 mm DIN 2393-St.37

Komponenty: DIN EN 1706 EN AC-AlSi 12 (Fe)

Klasa ochrony: IP 54 zgodnie z EN 60529

Kolor:
– Rura: elektrogalwanizowana
– Komponenty: RAL 7043, proszkowo lakierowane na szaro (kolor specjalny na życzenie)

Wolny przejście kabli: Rura łącząca: 40 mm Ø

Elementy systemu: 40 mm Ø

Zakres dostawy: Komponent pojedynczy systemu wraz z materiałami montażowymi

Produkty wchodzące w skład systemu:

  • 10094216 – Rura stalowa (0,5 m), waga: 2,18 kg
  • 10094217 – Rura stalowa (1 m), waga: 4,35 kg
  • 10094218 – Rura stalowa (2 m), waga: 8,7 kg
  • 10094219 – Rura stalowa (3 m), waga: 13,5 kg
  • 49490001 – Płyta adaptera Siemens-PRO, waga: 0,198 kg
  • 49496200 – Łącznik ścianowy S, waga: 2,66 kg
  • 49496600 – Sprzęgło górne, waga: 2,07 kg
  • 49496800 – Stojak nóżkowy, waga: 1,84 kg
  • 49497000 – Łącznik ścianowy W, waga: 2,92 kg
  • 49497100 – Kątownik, waga: 0,927 kg
  • 49497200 – Stojak nóżkowy stały, waga: 0,739 kg
  • 49497300 – Sprzęgło, waga: 0,988 kg
  • 49497500 – Kątowe sprzęgło, waga: 1,22 kg
  • 49497600 – Flansza biurkowa, waga: 0,319 kg
  • 49497700 – Sprzęgło z kołnierzem, waga: 0,859 kg
  • 49497702 – Sprzęgło z kołnierzem Siemens-PRO, waga: 1,06 kg
  • 49497800 – Kątowe sprzęgło z kołnierzem, waga: 1,09 kg
  • 49497802 – Kątowe sprzęgło z kołnierzem Siemens-PRO, waga: 1,29 kg
  • 49497900 – Adapter flanszy, waga: 2 kg
  • 49498000 – Adapter pochylenia, waga: 0,818 kg
