Obudowy Ex Aluminium

Opis

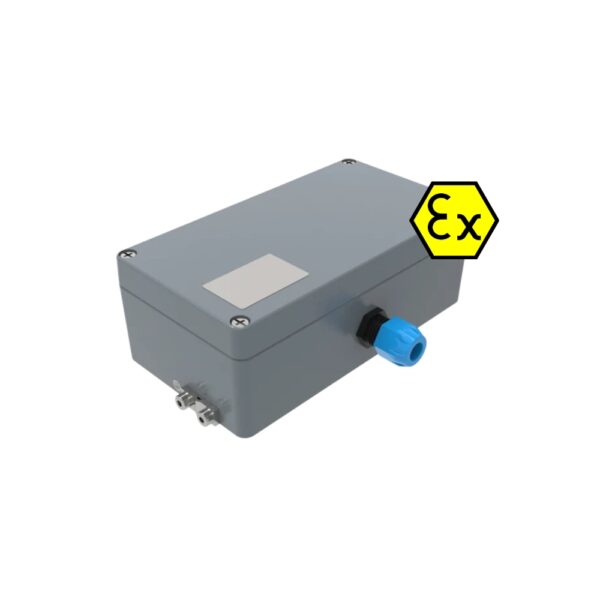

Ex Aluminium – Wytrzymałe obudowy Ex do stref zagrożonych wybuchem

Obudowy Ex Aluminium to doskonałe rozwiązanie do zastosowań w strefach zagrożonych wybuchem. Dzięki swojej solidnej konstrukcji z odlewu aluminium AlSi 12 obudowy te są idealne do pracy w trudnych warunkach środowiskowych, zarówno w agresywnych środowiskach chemicznych, jak i w różnych strefach klimatycznych. Co więcej, szeroki wybór rozmiarów oraz możliwość dostosowania do indywidualnych potrzeb sprawiają, że są one wszechstronne i niezawodne.

Zastosowanie w strefach zagrożenia wybuchem

Obudowy Ex Aluminium zostały zaprojektowane z myślą o strefach zagrożonych wybuchem, takich jak strefy 1, 2, 21 i 22. Są dostępne zarówno jako gotowe obudowy z certyfikowanymi zaciskami i dławnicami, jak i jako obudowy puste, które można indywidualnie wyposażyć. Dzięki certyfikatom ATEX oraz IECEx obudowy te spełniają najwyższe standardy bezpieczeństwa, co jest kluczowe w instalacjach w strefach o podwyższonym ryzyku wybuchu.

Solidna konstrukcja i wytrzymałość

Obudowy wykonane są z odlewanego ciśnieniowo aluminium, co zapewnia wysoką odporność na uszkodzenia mechaniczne oraz korozję. Co więcej, pokryte są powłoką proszkową w kolorze srebrnoszarym (RAL 7001), co dodatkowo zwiększa ich trwałość. Dodatkowo, obudowy Ex Aluminium charakteryzują się wysokim stopniem ochrony IP66, co chroni je przed pyłem i wodą, a także wytrzymują uderzenia o energii do 7 J, zgodnie z normą EN 60079-0.

Właściwości i zalety

• Wszechstronność zastosowań: Obudowy Ex Aluminium dostępne są w szerokim zakresie rozmiarów – od 64 x 58 x 34 mm do 600 x 600 x 200 mm, co umożliwia ich dostosowanie do różnych instalacji.
• Zastosowanie w strefach Ex: Obudowy są odpowiednie zarówno dla strefy zwiększonego bezpieczeństwa Ex e, jak i strefy iskrobezpiecznej Ex ia.
• Odporność na agresywne środowiska: Dzięki wykonaniu z aluminium oraz wysokiemu stopniowi ochrony IP66, obudowy Ex Aluminium sprawdzają się doskonale w trudnych i agresywnych warunkach przemysłowych.
• Certyfikaty bezpieczeństwa: Obudowy posiadają certyfikaty ATEX, IECEx oraz EAC, co potwierdza ich zgodność z międzynarodowymi standardami bezpieczeństwa.
• Temperatura pracy: Mogą być stosowane w szerokim zakresie temperatur od -55°C do +135°C, co czyni je idealnym rozwiązaniem do pracy w różnych strefach klimatycznych.

Zastosowania

Obudowy Ex Aluminium mają szerokie zastosowanie w przemyśle, energetyce, rafineriach, zakładach chemicznych i wielu innych miejscach, gdzie istnieje ryzyko wybuchu. Dzięki swojej wszechstronności mogą być stosowane jako puszki zaciskowe, skrzynki przyłączeniowe czy szafy sterownicze.

Dlaczego warto wybrać obudowy Ex Aluminium?

• Bezpieczeństwo w strefach Ex: Obudowy te są dostępne zarówno jako gotowe produkty z certyfikowanymi elementami, jak i jako puste obudowy do indywidualnej adaptacji.
• Łatwość instalacji: System montażu z wykorzystaniem szyn DIN oraz łatwe do zamontowania dławnice kablowe sprawiają, że instalacja jest szybka i bezproblemowa.
• Opcjonalne okienka: Wersje z okienkiem umożliwiają łatwą kontrolę bez konieczności otwierania obudowy.
• Wytrzymałość i odporność: Dzięki zastosowaniu wysokiej jakości materiałów, obudowy są odporne na korozję, pył i wodę.

Dostępne wersje i akcesoria

Obudowy Ex Aluminium dostępne są w różnych konfiguracjach, zarówno jako puste obudowy do indywidualnej adaptacji, jak i w pełni wyposażone z certyfikowanymi zaciskami, dławnicami oraz dodatkowym okienkiem. Każda obudowa jest dostarczana z uszczelką silikonową oraz zewnętrznym uziemieniem, a opcjonalnie może być wyposażona w dodatkowe akcesoria, takie jak szyny DIN czy dławnice do kabli zbrojonych.

Wymiary (W x S x G mm)	Pusta obudowa Ex	Puszka łączeniowa Ex e	Skrzynka zaciskowa Ex i	Płyta montażowa
64 x 58 x 34	25.06 06 03 (25. 06 06 03)	05.06 06 03 (05. 06 06 03)	15.06 06 03 (15. 06 06 03)	Brak
64 x 98 x 34	25.06 10 03 (25. 06 10 03)	05.06 10 03 (05. 06 10 03)	15.06 10 03 (15. 06 10 03)	Brak
64 x 150 x 34	25.06 15 03 (25. 06 15 03)	05.06 15 03 (05. 06 15 03)	15.06 15 03 (15. 06 15 03)	Brak
80 x 75 x 57	25.08 08 06 (25. 08 08 06)	05.08 08 06 (05. 08 08 06)	15.08 08 06 (15. 08 08 06)	10.01 10 01
80 x 125 x 57	25.08 13 06 (25. 08 13 06)	05.08 13 06 (05. 08 13 06)	15.08 13 06 (15. 08 13 06)	10.01 10 03
80 x 175 x 57	25.08 18 06 (25. 08 18 06)	05.08 18 06 (05. 08 18 06)	15.08 18 06 (15. 08 18 06)	10.01 10 05
80 x 250 x 52	25.08 25 05 (25. 08 25 05)	05.08 25 05 (05. 08 25 05)	15.08 25 05 (15. 08 25 05)	Brak
100 x 100 x 81	25.10 10 08 (25. 10 10 08)	05.10 10 08 (05. 10 10 08)	15.10 10 08 (15. 10 10 08)	10.01 10 24
100 x 160 x 81	25.10 16 08 (25. 10 16 08)	05.10 16 08 (05. 10 16 08)	15.10 16 08 (15. 10 16 08)	10.01 10 25
100 x 200 x 81	25.10 20 08 (25. 10 20 08)	05.10 20 08 (05. 10 20 08)	15.10 20 08 (15. 10 20 08)	10.01 10 26
120 x 122 x 81	25.12 12 08 (25. 12 12 08)	05.12 12 08 (05. 12 12 08)	15.12 12 08 (15. 12 12 08)	10.01 10 07
120 x 122 x 91	25.12 12 09 (25. 12 12 09)	05.12 12 09 (05. 12 12 09)	15.12 12 09 (15. 12 12 09)	10.01 10 07
120 x 220 x 81	25.12 22 08 (25. 12 22 08)	05.12 22 08 (05. 12 22 08)	15.12 22 08 (15. 12 22 08)	10.01 10 08
120 x 220 x 91	25.12 22 09 (25. 12 22 09)	05.12 22 09 (05. 12 22 09)	15.12 22 09 (15. 12 22 09)	10.01 10 08
120 x 360 x 81	25.12 36 08 (25. 12 36 08)	05.12 36 08 (05. 12 36 08)	15.12 36 08 (15. 12 36 08)	10.01 10 09
140 x 140 x 91	25.14 14 09 (25. 14 14 09)	05.14 14 09 (05. 14 14 09)	15.14 14 09 (15. 14 14 09)	10.01 10 27
140 x 200 x 91	25.14 20 09 (25. 14 20 09)	05.14 20 09 (05. 14 20 09)	15.14 20 09 (15. 14 20 09)	10.01 10 28
160 x 160 x 91	25.16 16 09 (25. 16 16 09)	05.16 16 09 (05. 16 16 09)	15.16 16 09 (15. 16 16 09)	10.01 10 10
160 x 260 x 91	25.16 26 09 (25. 16 26 09)	05.16 26 09 (05. 16 26 09)	15.16 26 09 (15. 16 26 09)	10.01 10 11
160 x 360 x 91	25.16 36 09 (25. 16 36 09)	05.16 36 09 (05. 16 36 09)	15.16 36 09 (15. 16 36 09)	10.01 10 12
160 x 560 x 91	25.16 56 09 (25. 16 56 09)	05.16 56 09 (05. 16 56 09)	15.16 56 09 (15. 16 56 09)	10.01 10 13
180 x 180 x 101	25.18 18 10 (25. 18 18 10)	05.18 18 10 (05. 18 18 10)	15.18 18 10 (15. 18 18 10)	10.01 10 29
180 x 280 x 101	25.18 28 10 (25. 18 28 10)	05.18 28 10 (05. 18 28 10)	15.23 10 11 (15. 23 10 11)	10.01 10 30
230 x 100 x 111	25.23 10 11 (25. 23 10 11)	05.23 10 11 (05. 23 10 11)	15.18 28 10 (15. 18 28 10)	10.01 10 14
232 x 202 x 111	25.23 20 11 (25. 23 20 11)	05.23 20 11 (05. 23 20 11)	15.23 20 11 (15. 23 20 11)	10.01 10 15
232 x 202 x 181	25.23 20 18 (25. 23 20 18)	05.23 20 18 (05. 23 20 18)	15.23 20 18 (15. 23 20 18)	10.01 10 15
230 x 280 x 111	25.23 28 11 (25. 23 28 11)	05.23 28 11 (05. 23 28 11)	15.23 28 11 (15. 23 28 11)	10.01 10 16
230 x 330 x 111	25.23 33 11 (25. 23 33 11)	05.23 33 11 (05. 23 33 11)	15.23 33 11 (15. 23 33 11)	10.01 10 17
230 x 330 x 181	25.23 33 18 (25. 23 33 18)	05.23 33 18 (05. 23 33 18)	15.23 33 18 (15. 23 33 18)	10.01 10 17
230 x 400 x 111	25.23 40 11 (25. 23 40 11)	05.23 40 11 (05. 23 40 11)	15.23 40 11 (15. 23 40 11)	10.01 10 18
230 x 400 x 225	25.23 40 23 (25. 23 40 23)	05.23 40 23 (05. 23 40 23)	15.23 40 23 (15. 23 40 23)	10.01 10 18
230 x 600 x 111	25.23 60 11 (25. 23 60 11)	05.23 60 11 (05. 23 60 11)	15.23 60 11 (15. 23 60 11)	10.01 10 19
313 x 404 x 111	25.31 40 11 (25. 31 40 11)	05.31 40 11 (05. 31 40 11)	15.31 40 11 (15. 31 40 11)	10.01 10 20
312 x 403 x 141	25.31 40 14 (25. 31 40 14)	05.31 40 14 (05. 31 40 14)	15.31 40 14 (15. 31 40 14)	10.01 10 20
313 x 404 x 181	25.31 40 18 (25. 31 40 18)	05.31 40 18 (05. 31 40 18)	15.31 40 18 (15. 31 40 18)	10.01 10 20
313 x 404 x 227	25.31 40 23 (25. 31 40 23)	05.31 40 23 (05. 31 40 23)	15.31 40 23 (15. 31 40 23)	10.01 10 20
310 x 600 x 111	25.31 60 11 (25. 31 60 11)	05.31 60 11 (05. 31 60 11)	15.31 60 11 (15. 31 60 11)	10.01 10 21
310 x 600 x 181	25.31 60 18 (25. 31 60 18)	05.31 60 18 (05. 31 60 18)	15.31 60 18 (15. 31 60 18)	10.01 10 21
600 x 600 x 202	25.60 60 20 (25. 60 60 20)	05.60 60 20 (05. 60 60 20)	15.60 60 20 (15. 60 60 20)	10.01 10 22

Podsumowanie

Obudowy Ex Aluminium to niezawodne i wszechstronne rozwiązanie do stref zagrożonych wybuchem. Dzięki solidnej konstrukcji, odporności na agresywne warunki oraz zgodności z międzynarodowymi normami bezpieczeństwa, są idealnym wyborem dla przemysłowych instalacji elektrycznych w trudnych warunkach.
