Dławiki kablowe Ex CG.BA – metalowe, barierowe do kabli zbrojonych

Opis

Dławiki kablowe Ex CG.BA – metalowe, barierowe do kabli zbrojonych

Dławiki kablowe z serii CG.BA to niezawodne rozwiązanie przeznaczone do stosowania z kablami zbrojonymi w obszarach zagrożonych wybuchem (Zone 1, Zone 2, Zone 21 i Zone 22). Dzięki wykorzystaniu mosiądzu niklowanego lub stali nierdzewnej AISI 316, oferują wysoką odporność na korozję i działanie niekorzystnych czynników środowiskowych. Ich konstrukcja oparta na dwuskładnikowym systemie uszczelniającym zapewnia skuteczną barierę przed propagacją wybuchu przez kabel.

Kluczowe cechy i funkcjonalność

• Zastosowanie do kabli zbrojonych: Idealne dla kabli typu SWA, SWB, STA, PWA czy zbrojonych drutem aluminiowym.
• Bariera przeciwwybuchowa: Specjalny, dwuskładnikowy klej epoksydowy stanowi niezawodną barierę zapobiegającą przedostawaniu się płomienia do wnętrza urządzeń.
• Wersje metryczne i NPT: Możliwość wyboru rodzaju gwintu (metryczny ISO 1,5 mm lub NPT ANSI ASME B1.20.1) zapewnia elastyczne dopasowanie do istniejących warunków montażu.
• Materiał: Mosiądz niklowany lub stal nierdzewna AISI 316, co gwarantuje odporność na korozję i wydłużoną żywotność produktu.
• Certyfikacje EX: Posiadają certyfikaty ATEX, IECEx, UKCA oraz CCC, potwierdzające zgodność z międzynarodowymi normami bezpieczeństwa w obszarach zagrożonych wybuchem.
• Odporność na warunki zewnętrzne: Stopień ochrony IP66/IP68 i zakres temperatur pracy od -60°C do +100°C pozwalają na użytkowanie w wymagających środowiskach przemysłowych.

Specyfikacje techniczne

• Rodzaj kabla: Kable zbrojone
• Zakres mocowania: Zgodnie z tabelą danych (podaną w dokumentacji)
• Gwint: Metryczny ISO 1,5 mm lub NPT ANSI ASME B1.20.1
• Stopień ochrony: IP66 / IP68
• Materiał: Mosiądz niklowany lub stal nierdzewna AISI 316
• Uszczelnienia: O-Ring i wkładka uszczelniająca z silikonu
• Temperatura pracy: -60°C do +100°C (-76°F do 212°F)

Certyfikaty i zatwierdzenia

• ATEX: CESI 18 ATEX 037X
• Oznaczenia EX: Ex db IIC Gb, Ex eb IIC Gb, Ex tb IIIC Db
• Międzynarodowe zatwierdzenia: IECEx, UKCA, CCC

Zestaw dostawy

• Komplet indywidualny (K01): dławik kablowy, klej epoksydowy, para rękawic, instrukcja
• Zestawy wielokrotne (Knn): dławiki kablowe, klej epoksydowy, para rękawic, jedna instrukcja na zestaw np.

Przykład: CG.BA.M20.BN.C.16.K01 Dławnica metalowa, do kabli opancerzonych, rozmiar gwintu M20, korpus mosiężny niklowany, uszczelki silikonowe dla -60 °C … 100 °C, długość gwintu montażowego 16 mm, jednoczęściowa

Wpusty kablowe barierowe stosuje się w instalacjach elektrycznych w strefach zagrożonych wybuchem (Ex), takich jak przemysł naftowy, gazowy, chemiczny czy petrochemiczny. Zapewniają one szczelność, ochronę przed wybuchem i trwałe połączenie zbrojonych kabli w wymagających, często niebezpiecznych warunkach środowiskowych.

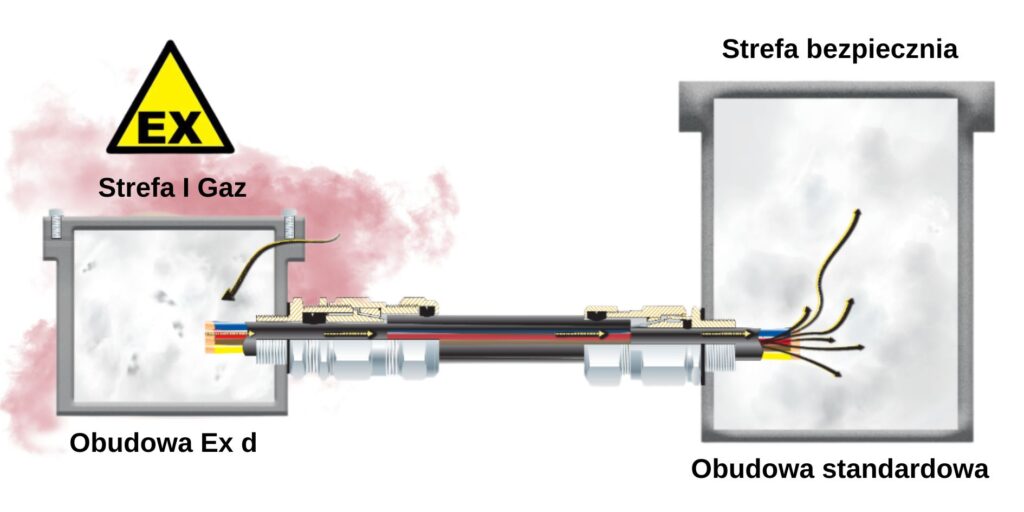

Jeśli kable nie spełniają jednego z tych kryteriów i łączą strefę zagrożoną wybuchem z niezagrożoną, może dojść do migracji łatwopalnych gazów, cieczy lub oparów przez szczeliny niekompaktowych kabli do wnętrza np. sprzętu w pomieszczeniach kontrolnych. Sytuacja ta jest najbardziej krytyczna w strefach 0 lub 1, gdzie występowanie atmosfery wybuchowej jest bardziej prawdopodobne i trwałe. W takich warunkach należy stosować barierowe dławnice kablowe.

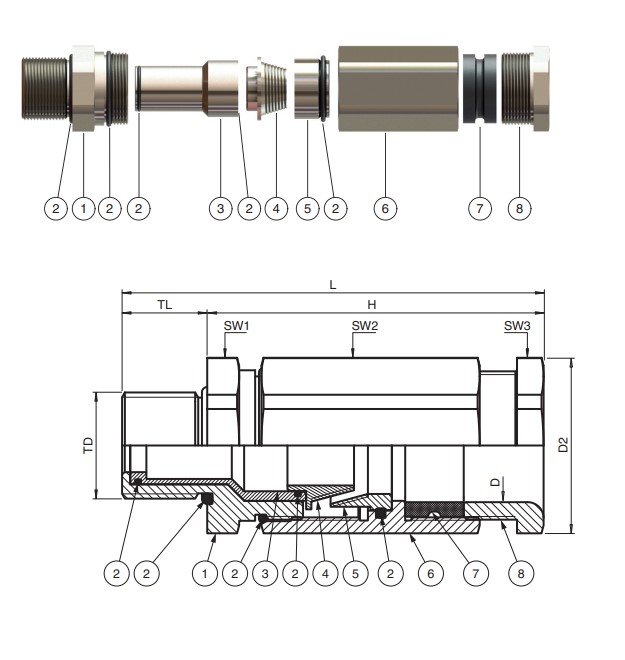

Dławiki kablowe Ex CG.BA – metalowe, barierowe do kabli zbrojonych – budowa

Elementy dławika:

1. Podstawa korpusu dławika
2. Pierścień uszczelniający (O-Ring)
3. Rurka barierowa
4. Stożek zbrojeniowy
5. Pierścień dociskowy zbrojenia
6. Korpus dławika
7. Wkładka uszczelniająca
8. Nakrętka dociskowa

Wymiary i oznaczenia:
D – Zakres mocowania, średnica powłoki kabla
D2 – Odległość między narożnikami (mierzona po przekątnej)
H – Długość wystająca poza obudowę
L – Całkowita długość
SW* – Szerokość między płaskimi powierzchniami (pod klucz)
TD – Rozmiar gwintu
TL – Długość gwintu

Szczegóły dotyczące bariery: Podane w tabeli danych

Pozostałe parametry:
CQ – Maksymalna liczba żył przewodu
DS – Przekrój żyły w kablu jednożyłowym
DM – Przekrój żyły w kablu wielożyłowym
CC – Maksymalna łączna powierzchnia przekroju żył

Tabela wymiarów dławnic z gwintem metrycznym.

Gwint	Zakres kabla [mm]	Kod (mosiądz niklowany)	Kod (stal nierdzewna)
M20S	6 … 13	CG.BA.M20S.BN.S.16.*	CG.BA.M20S.SS.S.16.*
M20	8 … 15	CG.BA.M20.BN.S.16.*	CG.BA.M20.SS.S.16.*
M20L	13,5 … 21	CG.BA.M20L.BN.S.16.*	CG.BA.M20L.SS.S.16.*
M25S	8 … 15	CG.BA.M25S.BN.S.16.*	CG.BA.M25S.SS.S.16.*
M25	13,5 … 21	CG.BA.M25.BN.S.16.*	CG.BA.M25.SS.S.16.*
M25L	18 … 27	CG.BA.M25L.BN.S.16.*	CG.BA.M25L.SS.S.16.*
M32	18 … 27	CG.BA.M32.BN.S.16.*	CG.BA.M32.SS.S.16.*
M32L	23 … 33	CG.BA.M32L.BN.S.16.*	CG.BA.M32L.SS.S.16.*
M40S	23 … 33	CG.BA.M40S.BN.S.16.*	CG.BA.M40S.SS.S.16.*
M40	29 … 40	CG.BA.M40.BN.S.16.*	CG.BA.M40.SS.S.16.*
M50S	29 … 40	CG.BA.M50S.BN.S.16.*	CG.BA.M50S.SS.S.16.*
M50	35 … 48	CG.BA.M50.BN.S.16.*	CG.BA.M50.SS.S.16.*
M63S	35 … 48	CG.BA.M63S.BN.S.20.*	CG.BA.M63S.SS.S.20.*
M63	42 … 56	CG.BA.M63.BN.S.20.*	CG.BA.M63.SS.S.20.*
M75S	42 … 56	CG.BA.M75S.BN.S.20.*	CG.BA.M75S.SS.S.20.*
M75	54 … 70	CG.BA.M75.BN.S.20.*	CG.BA.M75.SS.S.20.*



Tabela wymiarów dławnic z gwintem calowym NPT.

Gwint	Zakres kabla [mm]	Kod (mosiądz niklowany)	Kod (stal nierdzewna)
NPT 1/2″S	6 … 13	CG.BA.NPT1/2S.BN.S.21.*	CG.BA.NPT1/2S.SS.S.21.*
NPT 1/2″	8 … 15	CG.BA.NPT1/2.BN.S.21.*	CG.BA.NPT1/2.SS.S.21.*
NPT 1/2″L	13,5 … 21	CG.BA.NPT1/2L.BN.S.21.*	CG.BA.NPT1/2L.SS.S.21.*
NPT 3/4″S	8 … 15	CG.BA.NPT3/4S.BN.S.21.*	CG.BA.NPT3/4S.SS.S.21.*
NPT 3/4″	13,5 … 21	CG.BA.NPT3/4.BN.S.21.*	CG.BA.NPT3/4.SS.S.21.*
NPT 3/4″L	18 … 27	CG.BA.NPT3/4L.BN.S.21.*	CG.BA.NPT3/4L.SS.S.21.*
NPT 1″	18 … 27	CG.BA.NPT1.BN.S.26.*	CG.BA.NPT1.SS.S.26.*
NPT 1″L	23 … 33	CG.BA.NPT1L.BN.S.26.*	CG.BA.NPT1L.SS.S.26.*
NPT 1-1/4″S	23 … 33	CG.BA.NPT1-1/4S.BN.S.28.*	CG.BA.NPT1-1/4S.SS.S.28.*
NPT 1-1/4″	29 … 40	CG.BA.NPT1-1/4.BN.S.28.*	CG.BA.NPT1-1/4.SS.S.28.*
NPT 1-1/2″	29 … 40	CG.BA.NPT1-1/2.BN.S.28.*	CG.BA.NPT1-1/2.SS.S.28.*
NPT 2″	35 … 48	CG.BA.NPT2.BN.S.28.*	CG.BA.NPT2.SS.S.28.*
NPT 2-1/2″	42 … 56	CG.BA.NPT2-1/2.BN.S.41.*	CG.BA.NPT2-1/2.SS.S.41.*
NPT 3″	54 … 70	CG.BA.NPT3.BN.S.43.*	CG.BA.NPT3.SS.S.43.*



---

Dławiki kablowe Ex CG.BA – metalowe, barierowe do kabli zbrojonych – FAQ – Kluczowe pytania użytkowników

1. Co to jest kabel zbrojony?
Kabel zbrojony to przewód elektryczny z dodatkową metalową warstwą (np. stalowym oplotem), która zwiększa jego odporność na uszkodzenia mechaniczne. Dzięki temu świetnie sprawdza się w trudnych warunkach przemysłowych, gdzie wymagana jest wysoka wytrzymałość.

2. Co oznacza strefa Ex?
Strefa Ex to obszar, w którym mogą występować atmosfery potencjalnie wybuchowe (np. przez obecność łatwopalnych gazów, mgieł czy pyłów). Urządzenia i komponenty stosowane w takich miejscach muszą spełniać rygorystyczne normy bezpieczeństwa, potwierdzone certyfikatami ATEX i IECEx.

3. Co to jest IP dla dławnicy?
IP (Ingress Protection) określa stopień ochrony obudowy przed pyłem i wodą. Im wyższe cyfry (np. IP66, IP68), tym lepsza szczelność i odporność na niekorzystne warunki środowiskowe. Dławnice o wysokim IP doskonale sprawdzają się w zastosowaniach przemysłowych, zapewniając bezpieczne połączenia kablowe.

4. Gdzie stosuje się dławnice barierowe?
Dławnice barierowe montuje się w strefach zagrożonych wybuchem, takich jak rafinerie, zakłady chemiczne czy platformy offshore. Ich zadaniem jest uniemożliwienie przedostawania się potencjalnej eksplozji przez kabel, co czyni je kluczowym elementem w bezpiecznych i niezawodnych instalacjach.

5. Co to są dławnice barierowe?
Dławnice barierowe to specjalne dławnice kablowe do stref Ex, które poza uszczelnieniem kabla mają dodatkową barierę (np. z epoksydowego wypełnienia). Dzięki niej płomień lub fala ciśnieniowa nie przedostają się przez kabel, znacząco podnosząc poziom bezpieczeństwa i ochrony w instalacjach narażonych na wybuch.
