Obudowa naścienna RegloCard-Plus

Kategoria: Obudowy do elektroniki Tagi: bopla, obudowa, obudowa do elektroniki, Obudowa do montażu panelu sterowania, obudowa do wyświetlacza, obudowa naścienna, obudowa plastikowa, obudowa sterownika, obudowa zewnętrzna, V0

Opis
Katalog PDF

Opis

BOPLA RegloCard-Plus / Combifront

Obudowa naścienna RegloCard-Plus to wszechstronne rozwiązanie do wielu zastosowań, z osobno dostępną komorą zaciskową. Dzięki swojej konstrukcji i różnorodnym opcjom stanowi idealne rozwiązanie zarówno do montażu naściennego, jak i jako element sterujący.

Dostępne warianty:

8 rozmiarów, każdy dostępny w 6 wersjach
3 różne wersje frontu
Wstępnie przygotowane otwory pod metryczne lub Pg
Komora zaciskowa może być oddzielnie zabezpieczona
Materiał PC UL 94 V0, który nadaje się do użytku na zewnątrz (zgodny z normą UL 746C, f1 i odpowiada wymaganiom R22 zgodnie z DIN EN 45545-2 dla poziomu zagrożenia HL3)

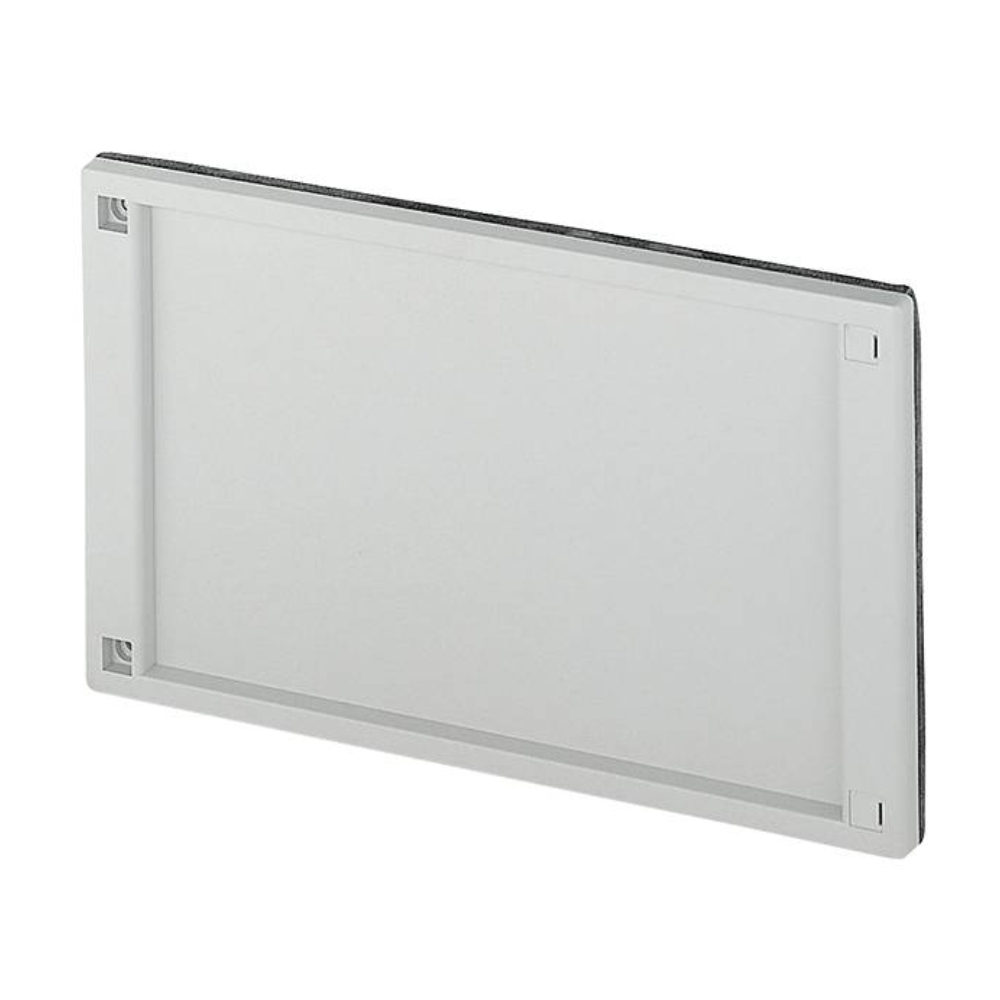

Front F dostępny oddzielnie do montażu na panelu sterującym

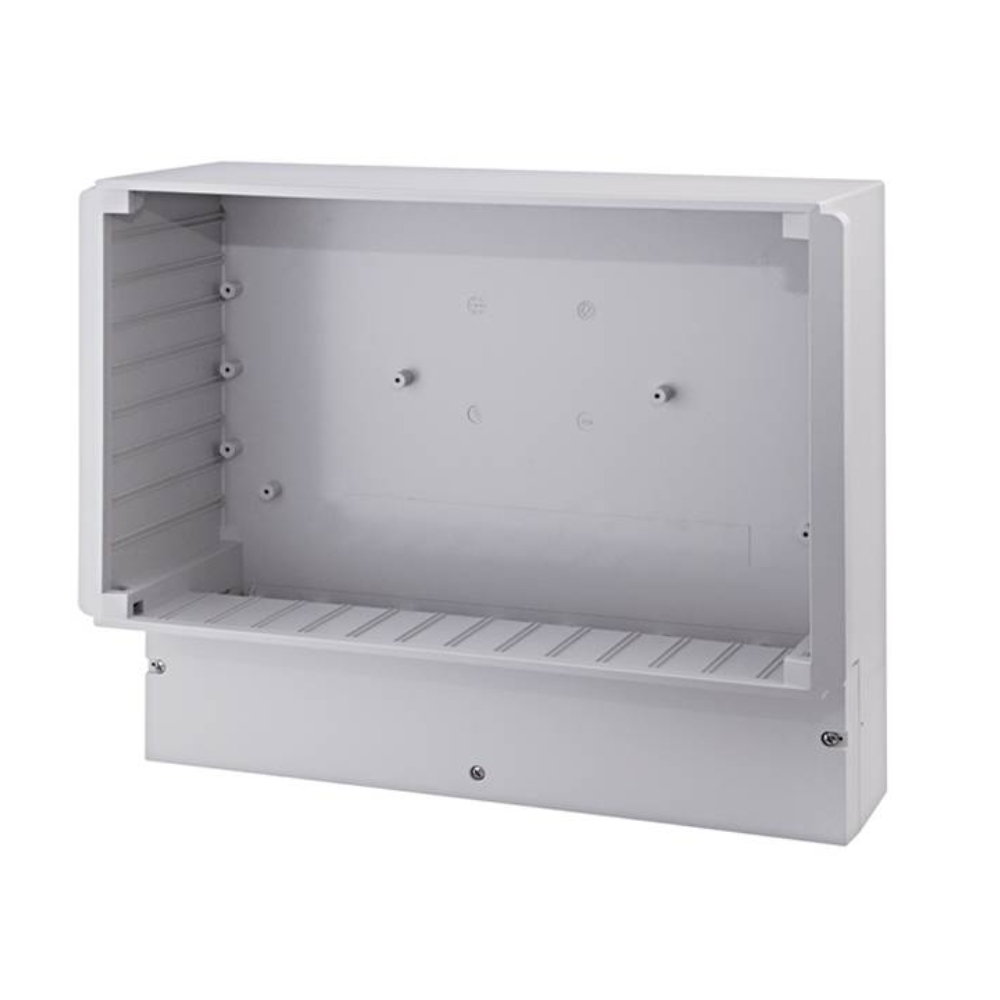

Wersja IC 5000 z optymalnymi rowkami do montażu płytek drukowanych

Charakterystyka:

Kolor: Jasnoszary, zbliżony do RAL 7035; na zamówienie dostępne inne kolory
Klasa ochrony: W zależności od modelu, do IP65 (DIN EN 60529) oraz NEMA 3 (NEMA 250-2018)
Materiał obudowy: ABS, PC; uszczelka wykonana z EPDM; wersje UL 94 V0 dostępne na życzenie

Zalety:

CF: Przednia pokrywa może być również używana oddzielnie jako obszar instalacji. Ciągłe uszczelnienie gwarantuje stopień ochrony IP 54 dla obszaru instalacji.

Materiał PC UL 94 V0 nadaje się do użytku na zewnątrz (lista f1 zgodnie z UL 746C i odpowiada wymaganiom zestawu R 22 zgodnie z DIN EN 45545-2 o poziomie zagrożenia HL3.

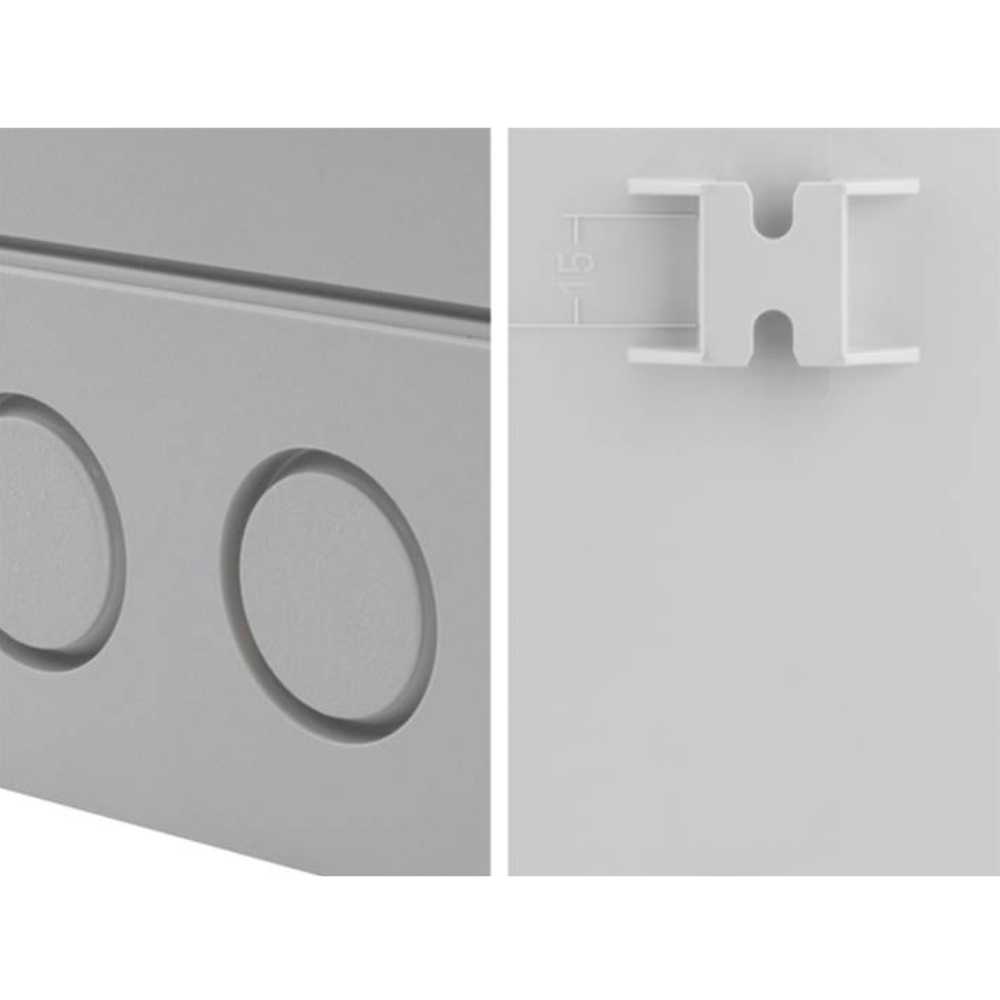

Wszystkie modele są dostępne z otworami metrycznymi lub Pg w przedziale zacisków. Zamontowana z tyłu jednostka zawieszenia zapewnia bezpieczne dopasowanie do ściany.

RCP F XXX: Z przykręcaną pokrywą przednią do klawiatur membranowych, IP65.

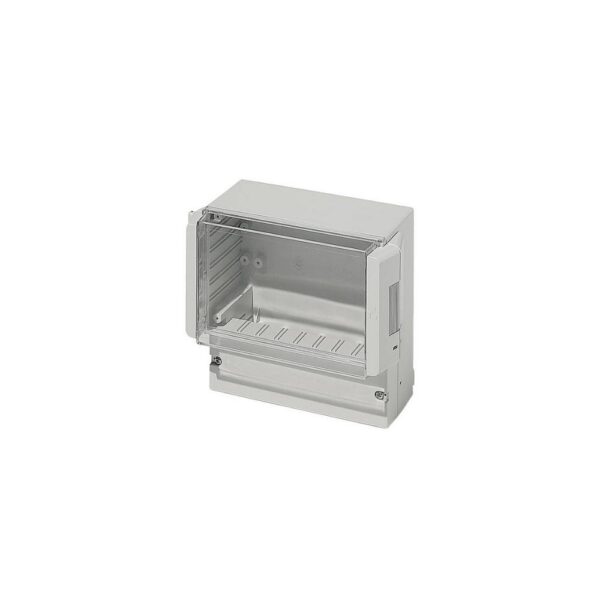

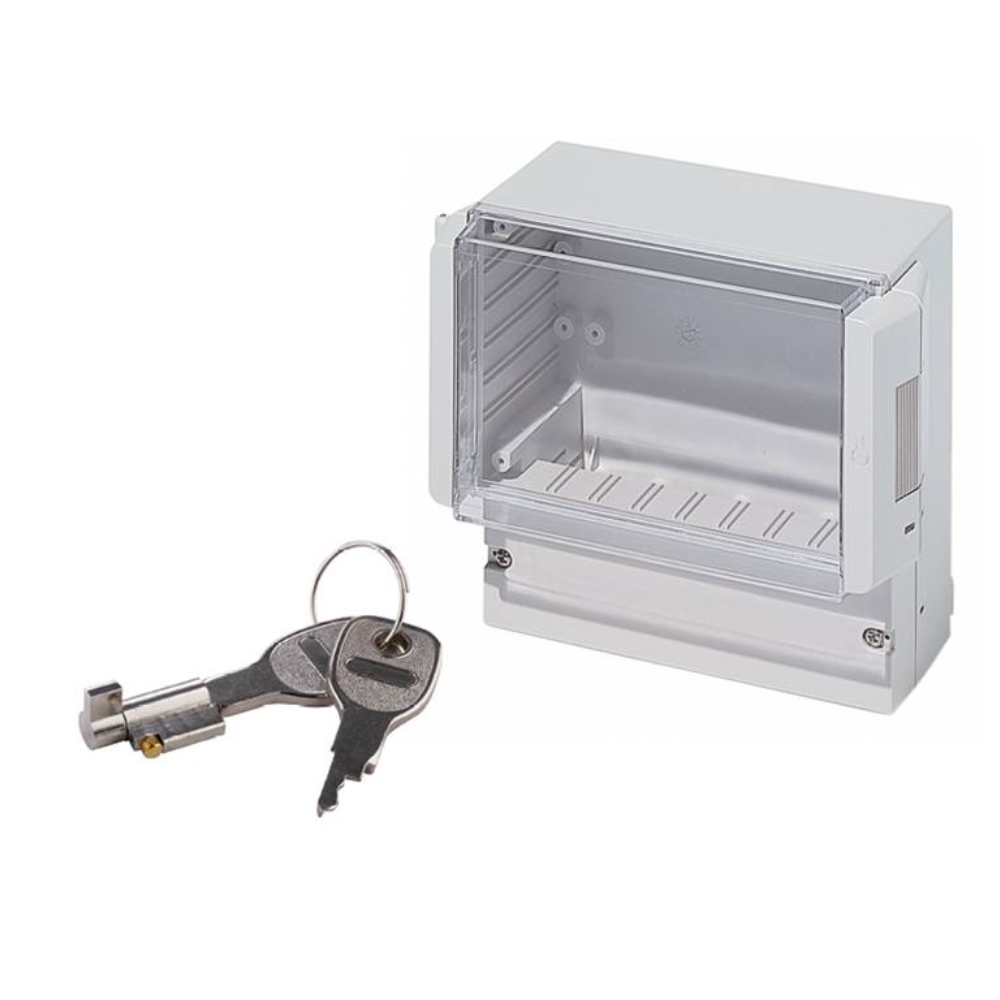

RCP XX00: Krystalicznie przezroczysta pokrywa, na zawiasach, z zamkiem zatrzaskowym, IP65. Zatrzask bębenkowy do zamontowania w zamku zatrzaskowym zapobiega niepożądanemu dostępowi.

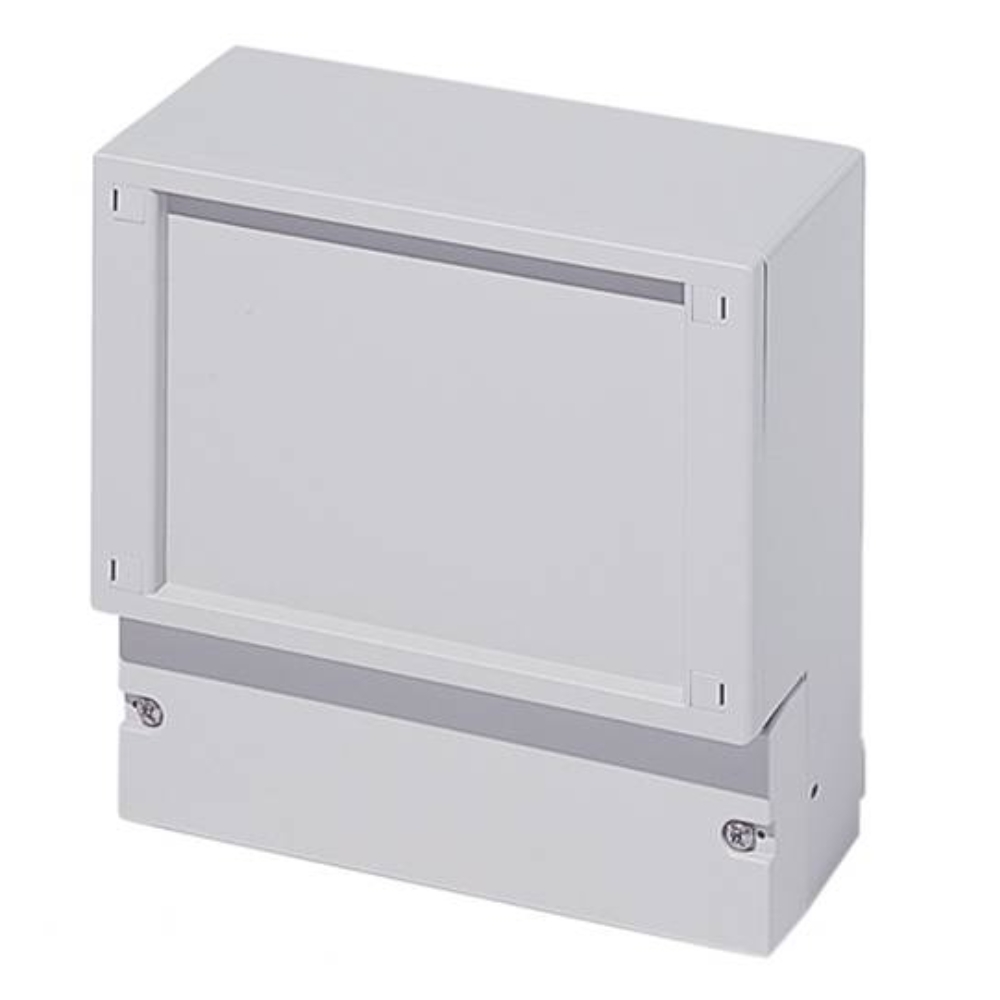

RCP XX0: Do montażu paneli przednich, z zatrzaskową osłoną, IP40.

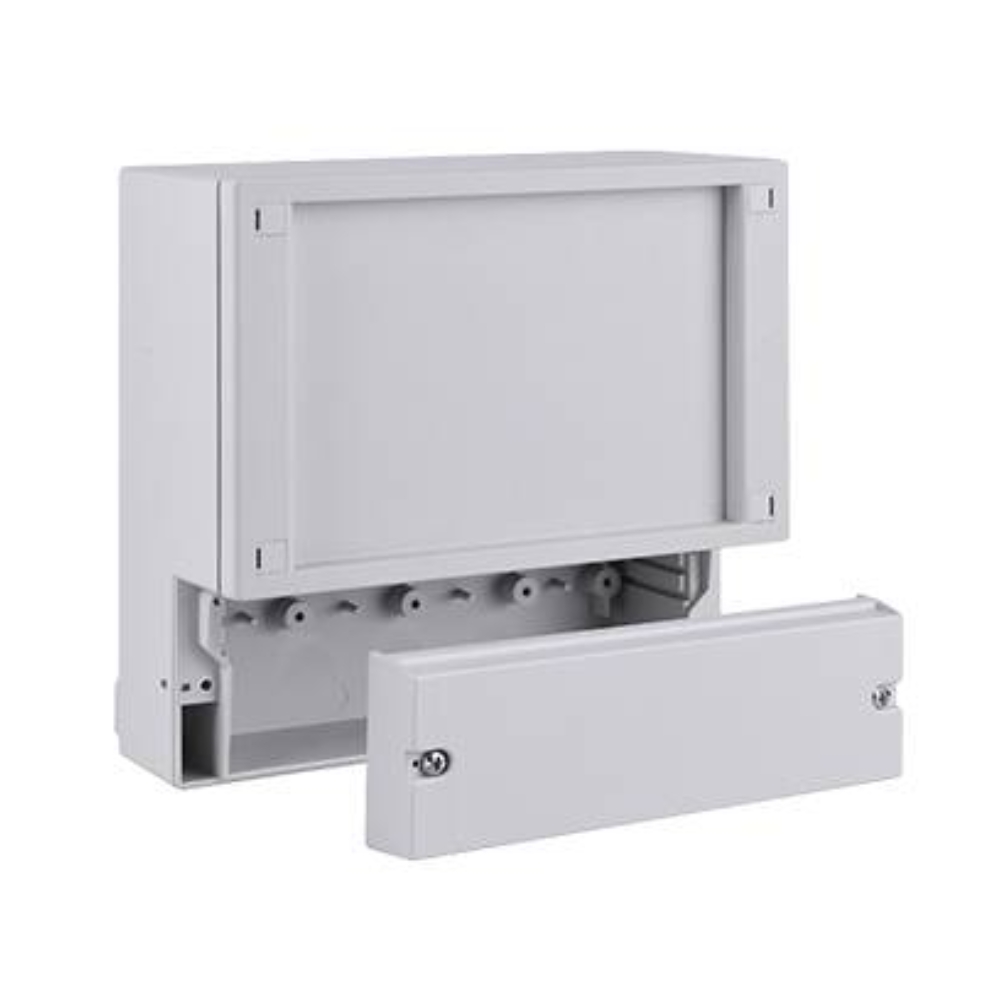

RegloCard-Plus to klasyczna obudowa sterująca w kształcie litery „L”. Posiada oddzielnie dostępny przedział zacisków, który umożliwia podłączenie elementu bez konieczności otwierania przestrzeni montażowej elektroniki.

Wymiary obudów

Obudowa naścienna RegloCard-Plus / Combifront z pokrywą przezroczystą, na zawiasach, z zamkiem zatrzaskowym oraz z otworami przygotowanymi pod dławnice kablowe z gwintem Pg i metrycznym ISO w komorze zaciskowej

Model obudowy	Wersja z dławnicami Pg	Wersja z dławnicami metrycznymi	Długość (A) (mm)	Szerokość (B) (mm)	Wysokość (C) (mm)	Wymiar a1 (mm)	Wymiar a2 (mm)	Wymiar b1 (mm)	Wymiar b2 (mm)	Wpusty kablowe Pg w obudwie RCP XXXX	Wpusty kablowe metryczne w obudowie RCPM XXXX
RCP / RCPM 1300	41130109	41131109	131	186	103	125	101	179	125	Otwory: 1 x Pg 9, 1 x Pg 11, 1 x Pg 13,5	Otwory: 1 x M 12, 1 x M 16, 1 x M 20
RCP / RCPM 1300 V0	41130400*	41131400*
RCP / RCPM 1600	41160109	41161109	166	161	93	160	136	154	100	Otwory: 1 x Pg 9, 2 x Pg 11, 1 x Pg 13,5	Otwory: 1 x M 12, 2 x M 16, 1 x M 20
RCP / RCPM 1600 V0	41160400*	41161400*
RCP / RCPM 1700	41170109	41171109	166	161	121	160	136	154	100	Otwory: 1 x Pg 9, 2 x Pg 11, 1 x Pg 13,5	Otwory: 1 x M 12, 2 x M 16, 1 x M 20
RCP / RCPM 1700 V0	41170400*	41171400*
RCP / RCPM 2000	41200309	41201309	213	185	104	207	183	178	119	Otwory: 1 x Pg 9, 4 x Pg 11, 1 x Pg 13,5	Otwory: 1 x M 12, 4 x M 16, 1 x M 20
RCP / RCPM 2000 V0	41200400*	41201400*
RCP / RCPM 2500	41250109	41251109	257	217	132	251	227	210	151	Otwory: 1 x Pg 9, 5 x Pg 11, 1 x Pg 13,5	Otwory: 1 x M 12, 5 x M 16, 1 x M 20
RCP / RCPM 2500 V0	41250400*	41251400*
RCP / RCPM 3100	41310109	41311109	296	261	132	290	266	254	190	Otwory: 1 x Pg 9, 5 x Pg 11, 1 x Pg 13,5	Otwory: 1 x M 12, 5 x M 16, 1 x M 20
RCP / RCPM 3100 V0	41310400*	41311400*
RCP / RCPM 3500	41350109	41351109	296	281	158	290	266	274	190	Otwory: 1 x Pg 9, 6 x Pg 11, 1 x Pg 13,5	Otwory: 1 x M 12, 6 x M 16, 1 x M 20
RCP / RCPM 3500 V0	41350400*	41351400*
RCP / RCPM 4000	41400109	41401109	363	318	150	355	326	309	225	Otwory: 1 x Pg 11, 6 x Pg 13,5, 1 x Pg 16	Otwory: 1 x M 16, 6 x M 20, 1 x M 25
RCP / RCPM 4000 V0	41400400*	41401400*

RegloCard-Plus / Combifront z ramką ochronną na zatrzaski i przepustami kablowymi w komorze zaciskowej

Model obudowy	Wersja z dławnicami Pg	Wersja z dławnicami metrycznymi	Długość (A) (mm)	Szerokość (B) (mm)	Wysokość (C) (mm)	Wymiar a1 (mm)	Wymiar a2 (mm)	Wymiar b1 (mm)	Wymiar b2 (mm)	Uwagi (Pg)	Uwagi (Metric)
RCP / RCPM 130	41130009	41131009	131	186	81	125	101	179	125	Otwory: 1 x Pg 9, 1 x Pg 11, 1 x Pg 13,5	Otwory: 1 x M 12, 1 x M 16, 1 x M 20
RCP / RCPM 160	41160009	41161009	166	161	71	160	136	154	100	Otwory: 1 x Pg 9, 2 x Pg 11, 1 x Pg 13,5	Otwory: 1 x M 12, 2 x M 16, 1 x M 20
RCP / RCPM 200	41200009	41201009	213	185	82	207	183	178	119	Otwory: 1 x Pg 9, 4 x Pg 11, 1 x Pg 13,5	Otwory: 1 x M 12, 4 x M 16, 1 x M 20
RCP / RCPM 250	41250009	41251009	257	217	110	251	227	210	151	Otwory: 1 x Pg 9, 5 x Pg 11, 1 x Pg 13,5	Otwory: 1 x M 12, 5 x M 16, 1 x M 20
RCP / RCPM 310	41310009	41311009	296	261	110	290	266	254	190	Otwory: 1 x Pg 9, 5 x Pg 11, 1 x Pg 13,5	Otwory: 1 x M 12, 5 x M 16, 1 x M 20
RCP / RCPM 350	41350009	–	296	281	136	290	266	274	190	Otwory: 1 x Pg 9, 6 x Pg 11, 1 x Pg 13,5	–
RCP / RCPM 400	41400009	41401009	363	318	128	355	326	309	225	Otwory: 1 x Pg 11, 6 x Pg 13,5, 1 x Pg 16	Otwory: 1 x M 16, 6 x M 20, 1 x M 25

Typowe zastosowania:

Obudowa naścienna RegloCard-Plus jest idealna do montażu naściennego, jako obudowa sterownika, oraz wszędzie tam, gdzie wymagana jest ochrona urządzeń przed czynnikami zewnętrznymi i wilgocią, przy jednoczesnej łatwości dostępu do terminali i elementów sterujących. RegloCard-Plus oferują wszechstronne zastosowanie w instalacjach wymagających łatwego dostępu do elementów sterujących i terminali. Popularne są w aplikacjach takich jak (wśród naszych klientów):

Kontroler pomp: Standardowy kontroler do 2 pomp (do 5,5 kW), z możliwością wyboru języka na wyświetlaczu LCD. Obudowa z opcją zewnętrznej instalacji z ogrzewaniem przeciwkondensacyjnym.
System monitorowania gazu: Kompaktowa obudowa do podłączenia do 8 manometrów, z LED-owym wyświetlaczem alarmowym i możliwością modułowej rozbudowy.
Urządzenie sygnalizacyjne: Urządzenie sygnalizacyjne do monitorowania przepełnień lub wycieków, przeznaczone do zastosowania w zbiornikach magazynowych.
