Puszki łączeniowe BOPLA Euromas Polymas – Solidne i funkcjonalne rozwiązania

Puszki łączeniowe BOPLA Euromas Polymas to solidne, wytrzymałe obudowy z poliamidu, które zapewniają szybki montaż oraz ochronę połączeń elektrycznych. Dostępne w pięciu różnych rozmiarach, oferują elastyczność w doborze odpowiedniego rozwiązania do Twoich potrzeb. Dla zwiększenia wygody montażu, dostępne są zarówno wersje z dławikami kablowymi, jak i bez nich, a także warianty z szybkozłączkami renomowanych firm Phoenix Contact i Weidmüller.

Cechy produktu:

  • 5 rozmiarów: Obudowy dostępne są w szerokim wachlarzu wymiarów, co pozwala dopasować produkt do konkretnego zastosowania.
  • Opcje szybkozłączek: Wybieraj między wersjami z systemem śrubowym lub szybkozłączkami.
  • Przezroczyste pokrywki: Na życzenie oferujemy przezroczyste pokrywki, które umożliwiają wizualną kontrolę połączeń.
  • Zaciski i montaż: Oferujemy opcję dostawy obudowy z zamontowanymi zaciskami i dławikami kablowymi.
  • Wersje z dławikami kablowymi: Zintegrowane dławiki Pg 11 znacznie skracają czas montażu.

Rodzaje i wymiary obudów Euromas Polymas

Euromas Polymas – obudowy z dławikami

Model BOPLA Euromas Polymas Numer katalogowy Długość A (mm) Szerokość B (mm) wysokość C (mm) a1 (mm) a2 (mm) b1 (mm) b2 (mm) c1 (mm) c2 (mm)

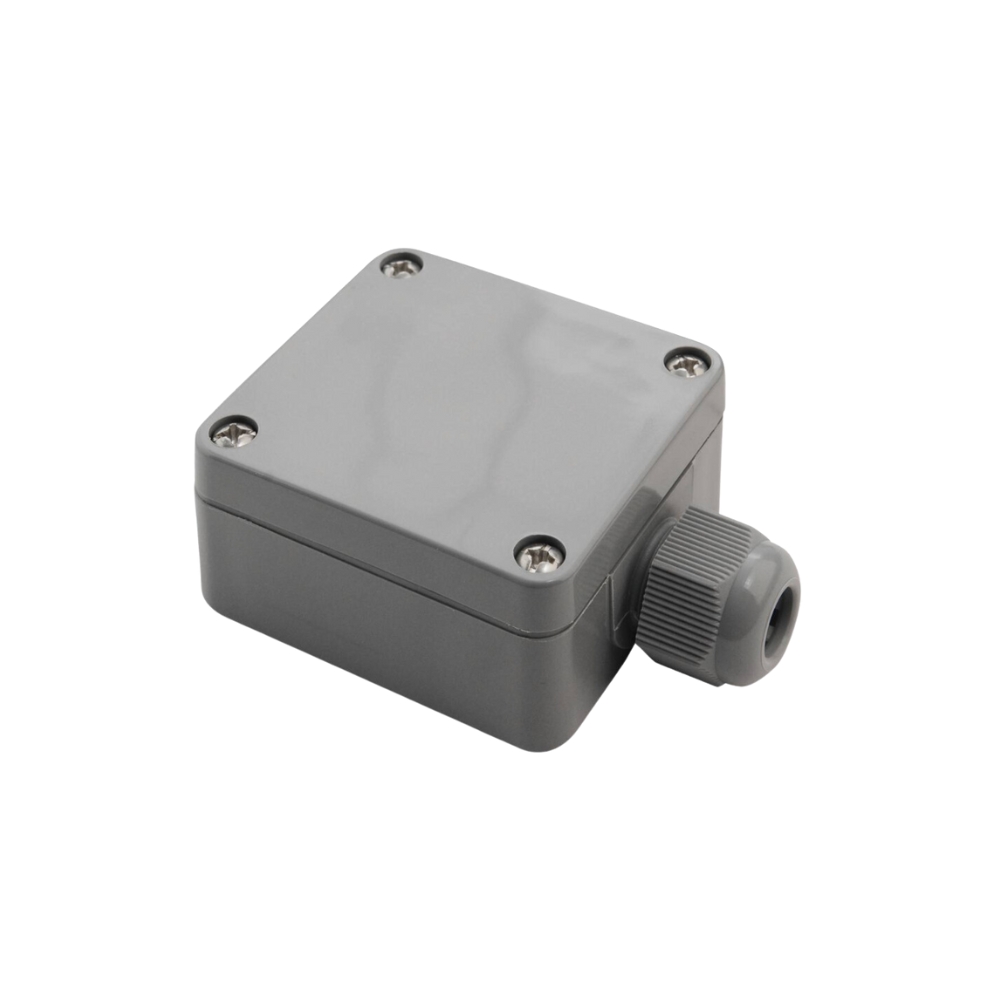

PK 101-111 38101100 58 64 34 51 34 57 24 9 28
PK 101-111 G 38101120* 58 64 34 51 34 57 24 9 28
PK 101-111 SV 38101600 58 64 34 51 34 57 24 9 28

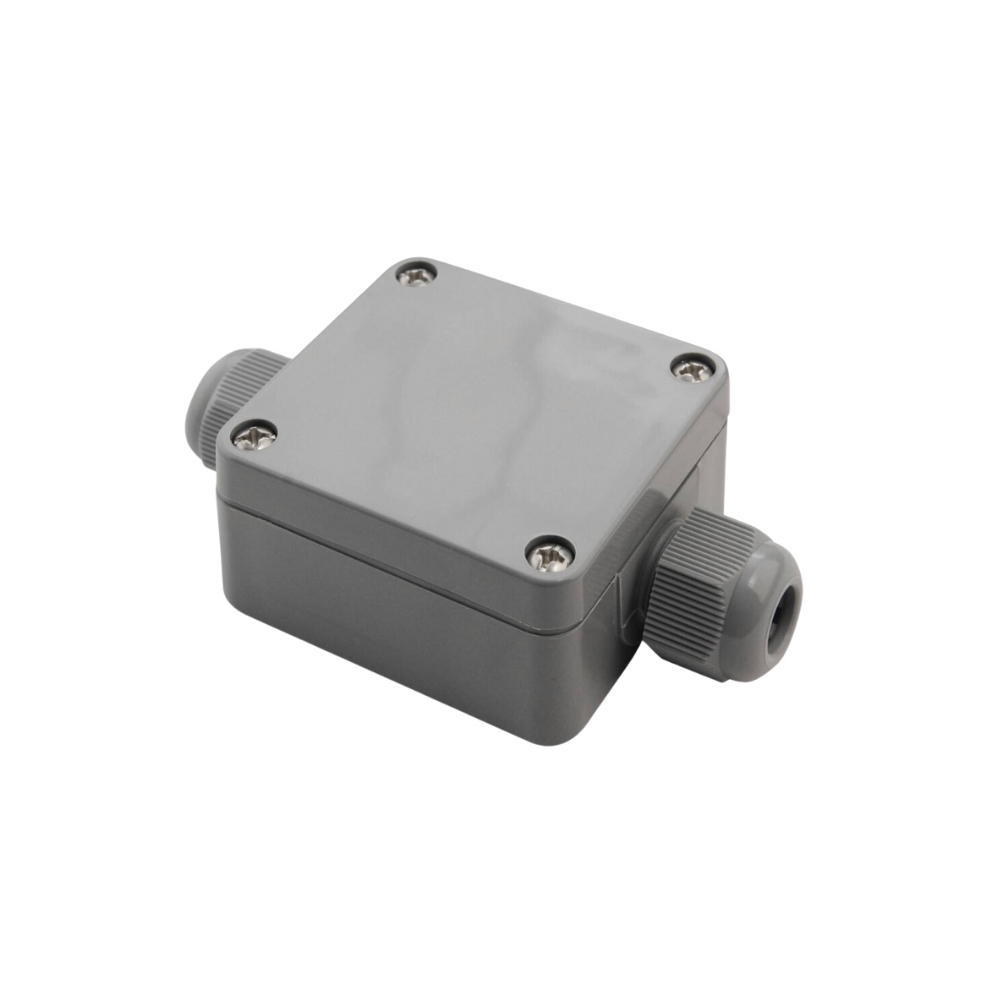

PK 101-211 38101200 58 64 34 51 34 57 24 9 28
PK 101-211 G 38101220* 58 64 34 51 34 57 24 9 28
PK 102-211 38102200 98 64 34 91 74 57 24 9 28
PK 102-211 G 38102220* 98 64 34 91 74 57 24 9 28
PK 101-211 SV 38101700 58 64 34 51 34 57 24 9 28
PK 102-211 SV 38102700 98 64 34 91 74 57 24 9 28

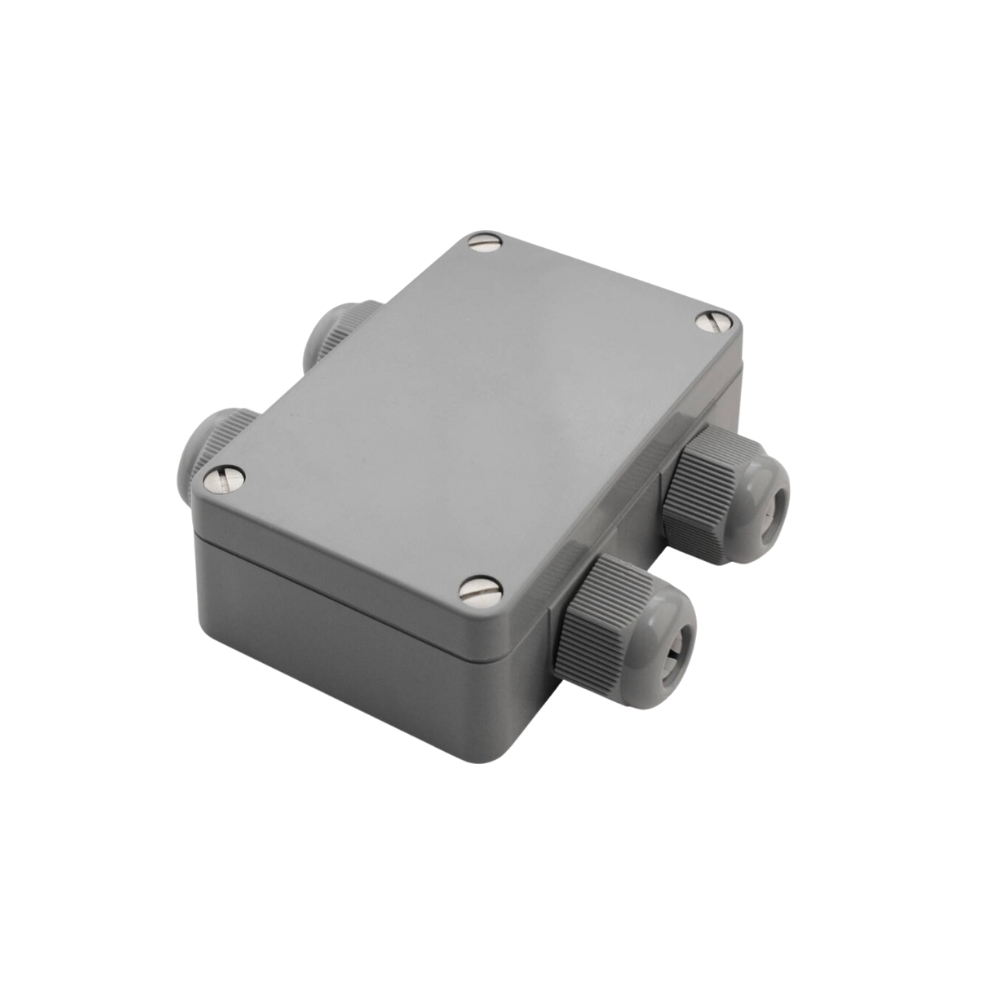

PK 102-411 38102400 98 64 34 91 74 57 24 9 28
PK 102-411 G 38102420* 98 64 34 91 74 57 24 9 28
PK 102-411 SV 38102900 98 64 34 91 74 57 24 9 28

Zakres dostawy:

  • Pokrywka i podstawa, śruby pokrywki wykonane ze stali nierdzewnej V2A, dławice kablowe Pg 11 (w zestawie koszyk zaciskowy, śruba dociskowa i uszczelka).

Uwaga:

G = model z przezroczystą pokrywką.

Euromas Polymas – puste obudowy

Model BOPLA Euromas Polymas Numer katalogowy Długość A (mm) Szerokość B (mm) wysokość C (mm) a1 (mm) a2 (mm) b1 (mm) b2 (mm) c1 (mm) c2 (mm)
PK 101 38101000 58 64 34 51 34 57 24 9 28
PK 101 G 38101020* 58 64 34 51 34 57 24 9 28
PK 102 38102000 98 64 34 91 74 57 24 9 28
PK 102 G 38102020* 98 64 34 91 74 57 24 9 28
PK 105 38105000 75 80 57 66 50 71 39 15 51
PK 105 G 38105020* 75 80 57 66 50 71 39 15 51
PK 110 38110000 125 80 57 116 100 71 39 15 51
PK 110 G 38110020* 125 80 57 116 100 71 39 15 51
PK 115 38115000 175 80 57 166 150 71 39 15 51
PK 115 G 38115020* 175 80 57 166 150 71 39 15 51

Zakres dostawy:

  • Pokrywka i podstawa, śruby pokrywki wykonane ze stali nierdzewnej V2A

Uwaga:

G = model z przezroczystą pokrywką.

Euromas Polymas – obudowy z szybkozłączkami

Model Numer katalogowy Długość A (mm) Szerokość B (mm) wysokość C (mm) a1 (mm) a2 (mm) b1 (mm) b2 (mm) c1 (mm) c2 (mm)
PK 101 SV 38101500* 58 64 34 51 34 57 24 9 28
PK 102 SV 38102500* 98 64 34 91 74 57 24 9 28
PK 105 SV 38105500* 75 80 57 66 50 71 39 15 51
PK 110 SV 38110500* 125 80 57 116 100 71 39 15 51
PK 115 SV 38115500* 175 80 57 166 150 71 39 15 51

Zakres dostawy:

Pokrywka i podstawa, szybkozamykacz wykonany z niklowanego GD-Zn Al4 Cu1

*Dostępne na życzenie

Akcesoria do obudów Euromas Polymas

Szyny montażowe DIN dla obudów PK 105 – 115, zgodnie z DIN EN 60715 TH 15

Model Numer katalogowy Zastosowanie
TS 15 21002800* Do obudów A 105, P 305, P 326, PK 105
TS 15 21002900* Do obudów A 110, PK 110
TS 15 21003000* Do obudów A 115, PK 115

Panele / płyty montażowe do obudów PK 105 – 115, z blachy stalowej ocynkowanej

Model Numer katalogowy Zastosowanie
M A 105/PK 105 21001100 Do obudów A 105, PK 105
M A 110/PK110 21001200 Do obudów A 110, PK 110
M A 115/PK115 21001300 Do obudów A 115, PK 115
  • = dostępne na zamówienie.

Co to są puszki łączeniowe?

Puszki łączeniowe BOPLA Euromas Polymas to specjalne obudowy, w których montowane są elementy elektryczne, takie jak złączki, przewody czy przekaźniki. Chronią one instalację przed czynnikami zewnętrznymi, jak kurz, wilgoć, oraz umożliwiają bezpieczne i estetyczne połączenie elementów elektrycznych.

Na co zwrócić uwagę przy instalacji?

Podczas instalacji puszki łączeniowej należy upewnić się, że jest ona odpowiednio uszczelniona i zamocowana. Należy również sprawdzić, czy wybrane złączki oraz dławiki kablowe są dopasowane do wymagań instalacji.

Jakie znaczenie mają odpowiednie złączki oraz dławiki kablowe?

Odpowiednio dobrane złączki oraz dławiki kablowe zapewniają szczelność oraz bezpieczeństwo całej instalacji. Dławiki zabezpieczają przewody przed uszkodzeniami mechanicznymi, a złączki zapewniają trwałe połączenie przewodów.

Gdzie instaluje się obudowy łączeniowe?

Obudowy łączeniowe znajdują zastosowanie w instalacjach przemysłowych, budynkach użyteczności publicznej oraz w infrastrukturze zewnętrznej, gdzie konieczna jest ochrona połączeń elektrycznych przed wpływem warunków atmosferycznych.

Jak poprawnie zainstalować puszkę?

Aby prawidłowo zainstalować Puszki łączeniowe BOPLA Euromas Polymas, należy zamocować je w wyznaczonym miejscu, upewniając się, że są solidnie przymocowane. Następnie należy zamontować złączki, podłączyć przewody, a na końcu założyć pokrywę, upewniając się, że puszki są szczelnie zamknięte, aby zapobiec dostawaniu się wilgoci i brudu do wnętrza.

Zapraszamy do kontaktu, jeśli potrzebujesz więcej informacji lub chcesz zamówić produkt dopasowany do Twoich potrzeb.
