Skrzynka zaciskowa Rittal Hygienic Design

Opis

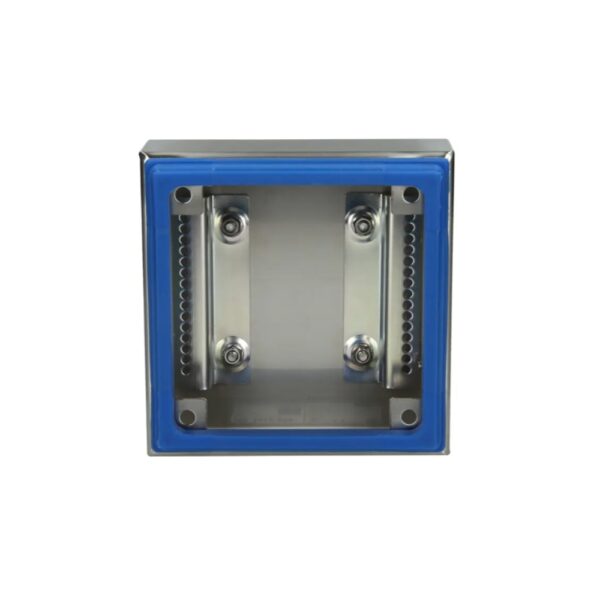

Skrzynka zaciskowa Rittal Hygienic Design

Skrzynka zaciskowa Rittal Hygienic Design została zaprojektowana z myślą o spełnieniu rygorystycznych wymogów przemysłu spożywczego. Charakteryzuje się wyjątkową higieną dzięki zastosowaniu przylegającej dookoła szczelnej uszczelki silikonowej, która znajduje się pomiędzy obudową a pokrywą. Dodatkowo zastosowano higieniczne sześciokątne szybkozłącze, co ułatwia utrzymanie czystości.

Specyfikacja:

• Design:
  – Obudowa nachylona do przodu pod kątem 3° dla łatwiejszego odpływu cieczy.
• Materiał:
  – Obudowa i pokrywa: Stal nierdzewna 1.4301 (AISI 304), grubość 1,5 mm.
  – Uchwyt montażowy: Stal ocynkowana, pasywowana, grubość 2,0 mm.
  – Śruba zaślepiająca: Stal nierdzewna.
  – Uszczelka: Silikon, zgodny z wytycznymi FDA 21 CFR 177.2600.
• Wykończenie powierzchni:
  – Obudowa i pokrywa: Szczotkowana powierzchnia, ziarno 400, wysokość od szczytu do doliny < 0,8 μm.
  – Uszczelka: Niebieska, barwiona (RAL 5010).
• Klasa ochrony IP zgodnie z IEC 60 529:
  – IP66
  – IPX9
• Ocena typu zgodnie z UL 50E:
  – Typ 1, 3, 3X, 4, 4X, 12, 13

Zakres dostawy:

• Obudowa o solidnej konstrukcji
• Pokrywa
• Uchwyt montażowy (wstępnie zmontowany)
• Uszczelka i śruba zaślepiająca (dostarczane luzem)

Skrzynka Rittal Hygienic Design to idealne rozwiązanie do zastosowań w przemyśle spożywczym, gdzie higiena i łatwość utrzymania czystości mają kluczowe znaczenie.

Wymiary skrzynek zaciskowych HD Rittal

Numer modelu	1670.600 (1670600)	1671.600  (1671600)	1672.600 (1672600)	1674.600 (1673600)	1675.600 (1674600)	1676.600 (1675600)
Wymiary i Waga	150x150x80 mm	150x150x120 mm	200x200x120 mm	300x200x120 mm	400x200x120 mm	400x300x120 mm
Szerokość frontu (B1)	150 mm	150 mm	200 mm	300 mm	400 mm	400 mm
Szerokość tyłu (B2)	172 mm	177 mm	227 mm	327 mm	427 mm	427 mm
Wysokość frontu (H1)	150 mm	150 mm	200 mm	200 mm	200 mm	300 mm
Wysokość tyłu (H2)	172 mm	177 mm	227 mm	227 mm	227 mm	327 mm
Głębokość (T)	80 mm	120 mm	120 mm	120 mm	120 mm	120 mm
Waga	1,7 kg	2,2 kg	3,0 kg	4,0 kg	5,0 kg	5,9 kg

Akcesoria

Do modelu	1670.600 (1670600)	1671.600  (1671600)	1672.600 (1672600)	1674.600 (1673600)	1675.600 (1674600)	1676.600 (1675600)
Akcesoria	150x150x80 mm	150x150x120 mm	200x200x120 mm	300x200x120 mm	400x200x120 mm	400x300x120 mm
Uchwyt dystansowy na ścianę HD	4000.100	4000.100	4000.100	4000.100	4000.100	4000.100
Płyta montażowa	1560.800	1560.800	1562.800	1563.800	1564.800	1568.800
Szyna montażowa TS 35/7.5	2314.000 (10 szt.)	2314.000 (10 szt.)	2315.000 (10 szt.)	2316.000 (10 szt.)	2317.000 (10 szt.)	2317.000 (10 szt.)
Dławnica kablowa HD	Pfitsch Cleanplus	Pfitsch Cleanplus	Pfitsch Cleanplus	Pfitsch Cleanplus	Pfitsch Cleanplus	Pfitsch Cleanplus
Zawory upustowe ze stali nierdzewnej	4000.300 (5 szt.)	4000.300 (5 szt.)	4000.300 (5 szt.)	4000.300 (5 szt.)	4000.300 (5 szt.)	4000.300 (5 szt.)





---

Obudowy w stylu Hygienic Design są stosowane przede wszystkim w branżach, gdzie higiena i łatwość utrzymania czystości są kluczowe. Ich głównym celem jest minimalizowanie ryzyka zanieczyszczeń oraz zapewnienie najwyższych standardów higienicznych, co jest niezwykle istotne w procesach produkcyjnych i przetwórczych.

Główne powody stosowania obudów Hygienic Design:

1. Zapobieganie zanieczyszczeniom: Dzięki specjalnym konstrukcjom, takim jak zaokrąglone krawędzie, nachylone powierzchnie i szczelne uszczelnienia, obudowy te zapobiegają gromadzeniu się brudu, kurzu i mikroorganizmów. Są łatwe do czyszczenia, co minimalizuje ryzyko kontaminacji produktów.
2. Spełnianie standardów higienicznych: Obudowy Hygienic Design są zgodne z rygorystycznymi normami i wytycznymi dotyczącymi higieny, takimi jak FDA w branży spożywczej. Materiały używane do ich produkcji, takie jak stal nierdzewna i silikonowe uszczelki, są odporne na chemikalia i spełniają wymagania bezpieczeństwa.
3. Odporność na środki czyszczące: Obudowy są zaprojektowane tak, aby wytrzymać częste i intensywne mycie, w tym przy użyciu agresywnych środków czyszczących, co jest typowe w przemyśle spożywczym i farmaceutycznym.

Branże dedykowane:

• Przemysł spożywczy i napojowy: Gdzie czystość i higiena są priorytetem w całym procesie produkcyjnym, od przetwarzania surowców po pakowanie produktów końcowych.
• Przemysł farmaceutyczny: Wymagający sterylnych warunków i ochrony przed jakąkolwiek formą zanieczyszczenia, zarówno podczas produkcji leków, jak i ich pakowania.
• Przemysł kosmetyczny: Gdzie wysoki poziom higieny jest niezbędny, aby zapewnić czystość i bezpieczeństwo produktów kosmetycznych.
• Przemysł chemiczny: W niektórych obszarach, gdzie przetwarzane są substancje wymagające sterylnych warunków, np. w produkcji biochemikaliów.

Obudowy Hygienic Design są zatem kluczowym elementem wyposażenia w branżach, gdzie czystość i bezpieczeństwo są absolutnym priorytetem, a przestrzeganie norm higienicznych jest niezbędne do utrzymania wysokiej jakości produktów.
