Dławiki kablowe Ex CG.BN – metalowe, barierowe do kabli niezbrojonych

Kategorie: , , , , Tagi: , , , , , , , , , , , , ,

Opis

Dławiki kablowe Ex CG.BN – metalowe, barierowe do kabli niezbrojonych

Metalowe dławiki barierowe CG.BN to doskonałe rozwiązanie zapewniające ochronę przed wybuchem w strefach zagrożonych, takich jak Zone 1, Zone 2, Zone 21 oraz Zone 22. Dławiki te, wykonane z mosiądzu niklowanego lub stali nierdzewnej AISI 316, są przeznaczone do stosowania z kablami niezbrojonymi. Dzięki specjalnemu dwuskładnikowemu klejowi epoksydowemu zapewniają one szczelność i zapobiegają wydostawaniu się eksplozji z ognioszczelnej obudowy Ex d.

Specyfikacje techniczne:

    • Typ kabla: Kable niezbrojone
    • Zakres mocowania: Zgodnie z tabelą danych
    • Typ gwintu: Metr. ISO 1,5 mm lub NPT ANSI ASME B1.20.1
  • Rozmiar gwintu: Zgodnie z tabelą danych
  • Stopień ochrony: IP66 / IP68
  • Materiał: Mosiądz niklowany lub stal nierdzewna AISI 316 (kolor srebrny)
  • Uszczelnienie i O-Ring: Silikonowe
  • Temperatura pracy: -60°C do 100°C (-76°F do 212°F)

Certyfikaty i Zatwierdzenia:

  • Certyfikat ATEX: CESI 18 ATEX 037X
  • Oznaczenia: Ex db IIC Gb, Ex eb IIC Gb, Ex tb IIIC Db
  • Międzynarodowe zatwierdzenia: IECEx, UKCA, CCC

Dostarczane elementy:

  • Komplet pojedynczy (K01): Dławik kablowy, klej epoksydowy, para rękawic, instrukcja
  • Zestawy wielokrotne (Knn): Dławiki kablowe, klej epoksydowy, para rękawic, instrukcja (1 kopia) np .K50

Funkcjonalność: Dławiki CG.BN są idealne do zastosowań wewnątrz i na zewnątrz budynków, zapewniając bezpieczeństwo instalacji elektrycznych w wymagających warunkach przemysłowych. Dzięki możliwości wyboru między wersjami z gwintem metrycznym i NPT produkt łatwo dopasowuje się do specyficznych wymagań instalacji.

schemat strefy zagrożonej wybuchem (I gaz) i instalacji dławnicy kablowej barierowej EX

Jeśli kable nie spełniają jednego z tych kryteriów i łączą strefę zagrożoną wybuchem z niezagrożoną, może dojść do migracji łatwopalnych gazów, cieczy lub oparów przez szczeliny niekompaktowych kabli do wnętrza np. sprzętu w pomieszczeniach kontrolnych. Sytuacja ta jest najbardziej krytyczna w strefach 0 lub 1, gdzie występowanie atmosfery wybuchowej jest bardziej prawdopodobne i trwałe. W takich warunkach należy stosować barierowe dławnice kablowe.

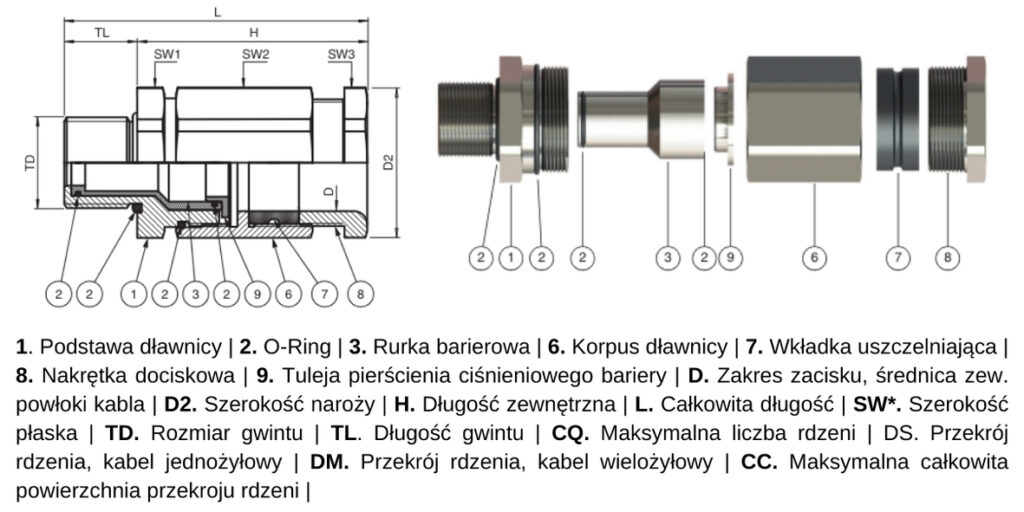

Budowa dławnicy barierowej Pepperl+Fuchs CG.BN do kabli niezbrojonych

Opis budowy dławnicy kablowej, specyfikacja technicza
Schemat budowy dławnicy kablowej barierowej do kabli niezbrojonych CG.BN

Tabela wymiarów dławnic z gwintem metrycznym.

Gwint Zakres dławnienia (mm) Kod (mosiądz niklowany) Kod (stal nierdzewna AISI316)
M20S 6 … 13 CG.BN.M20S.BN.S.16.* CG.BN.M20S.SS.S.16.*
M20 8 … 15 CG.BN.M20.BN.S.16.* CG.BN.M20.SS.S.16.*
M20L 13.5 … 21 CG.BN.M20L.BN.S.16.* CG.BN.M20L.SS.S.16.*
M25S 8 … 15 CG.BN.M25S.BN.S.16.* CG.BN.M25S.SS.S.16.*
M25 13.5 … 21 CG.BN.M25.BN.S.16.* CG.BN.M25.SS.S.16.*
M25L 18 … 27 CG.BN.M25L.BN.S.16.* CG.BN.M25L.SS.S.16.*
M32 18 … 27 CG.BN.M32.BN.S.16.* CG.BN.M32.SS.S.16.*
M32L 23 … 33 CG.BN.M32L.BN.S.16.* CG.BN.M32L.SS.S.16.*
M40S 23 … 33 CG.BN.M40S.BN.S.16.* CG.BN.M40S.SS.S.16.*
M40 29 … 40 CG.BN.M40.BN.S.16.* CG.BN.M40.SS.S.16.*
M50S 29 … 40 CG.BN.M50S.BN.S.16.* CG.BN.M50S.SS.S.16.*
M50 35 … 48 CG.BN.M50.BN.S.16.* CG.BN.M50.SS.S.16.*
M63S 35 … 48 CG.BN.M63S.BN.S.20.* CG.BN.M63S.SS.S.20.*
M63 42 … 56 CG.BN.M63.BN.S.20.* CG.BN.M63.SS.S.20.*
M75S 42 … 56 CG.BN.M75S.BN.S.20.* CG.BN.M75S.SS.S.20.*
M75 54 … 70 CG.BN.M75.BN.S.20.* CG.BN.M75.SS.S.20.*



Tabela wymiarów dławnic z gwintem calowym NPT.

Gwint Zakres dławnienia (mm) Kod (mosiądz niklowany) Kod (stal nierdzewna)
NPT 1/2″S 6 … 13 CG.BN.NPT1/2S.BN.S.21.* CG.BN.NPT1/2S.SS.S.21.*
NPT 1/2″ 8 … 15 CG.BN.NPT1/2.BN.S.21.* CG.BN.NPT1/2.SS.S.21.*
NPT 1/2″L 13.5 … 21 CG.BN.NPT1/2L.BN.S.21.* CG.BN.NPT1/2L.SS.S.21.*
NPT 3/4″S 8 … 15 CG.BN.NPT3/4S.BN.S.21.* CG.BN.NPT3/4S.SS.S.21.*
NPT 3/4″ 13.5 … 21 CG.BN.NPT3/4.BN.S.21.* CG.BN.NPT3/4.SS.S.21.*
NPT 3/4″L 18 … 27 CG.BN.NPT3/4L.BN.S.21.* CG.BN.NPT3/4L.SS.S.21.*
NPT 1″ 18 … 27 CG.BN.NPT1.BN.S.26.* CG.BN.NPT1.SS.S.26.*
NPT 1″L 23 … 33 CG.BN.NPT1L.BN.S.26.* CG.BN.NPT1L.SS.S.26.*
NPT 1-1/4″S 23 … 33 CG.BN.NPT1-1/4S.BN.S.28.* CG.BN.NPT1-1/4S.SS.S.28.*
NPT 1-1/4″ 29 … 40 CG.BN.NPT1-1/4.BN.S.28.* CG.BN.NPT1-1/4.SS.S.28.*
NPT 1-1/2″ 29 … 40 CG.BN.NPT1-1/2.BN.S.28.* CG.BN.NPT1-1/2.SS.S.28.*
NPT 2″ 35 … 48 CG.BN.NPT2.BN.S.28.* CG.BN.NPT2.SS.S.28.*
NPT 2-1/2″ 42 … 56 CG.BN.NPT2-1/2.BN.S.41.* CG.BN.NPT2-1/2.SS.S.41.*
NPT 3″ 54 … 70 CG.BN.NPT3.BN.S.43.* CG.BN.NPT3.SS.S.43.*



Dławiki kablowe Ex CG.BN – metalowe, barierowe do kabli niezbrojonych – FAQ – Kluczowe pytania użytkowników

  1. Czy dławiki CG.BN są odpowiednie do stref zagrożenia wybuchem?
    Tak, posiadają certyfikaty ATEX i IECEx, dzięki czemu nadają się do Zone 1, Zone 2, Zone 21 oraz Zone 22.
  2. Jak dobrać wielkość dławika do średnicy mojego kabla?
    Sprawdź tabelę danych technicznych i porównaj średnicę zewnętrzną kabla z zakresem mocowania (clamping range) dla wybranego modelu.
  3. Który materiał jest lepszy dla moich warunków – mosiądz niklowany czy stal nierdzewna?
    Mosiądz niklowany jest dobry do standardowych zastosowań. Jeśli instalacja narażona jest na korozję, wilgoć lub chemikalia, lepszym wyborem będzie stal nierdzewna AISI 316.
  4. Czy te dławiki zapewniają szczelność i nadają się do użytku na zewnątrz?
    Tak, posiadają stopień ochrony IP66/IP68 oraz zakres temperatur pracy od -60°C do +100°C, co sprawia, że nadają się do wymagających warunków.
  5. Czy w zestawie znajdę wszystko, co potrzebne do montażu?
    Tak, do dławika dołączony jest klej epoksydowy, rękawice i instrukcja, co ułatwia szybki i bezpieczny montaż.
